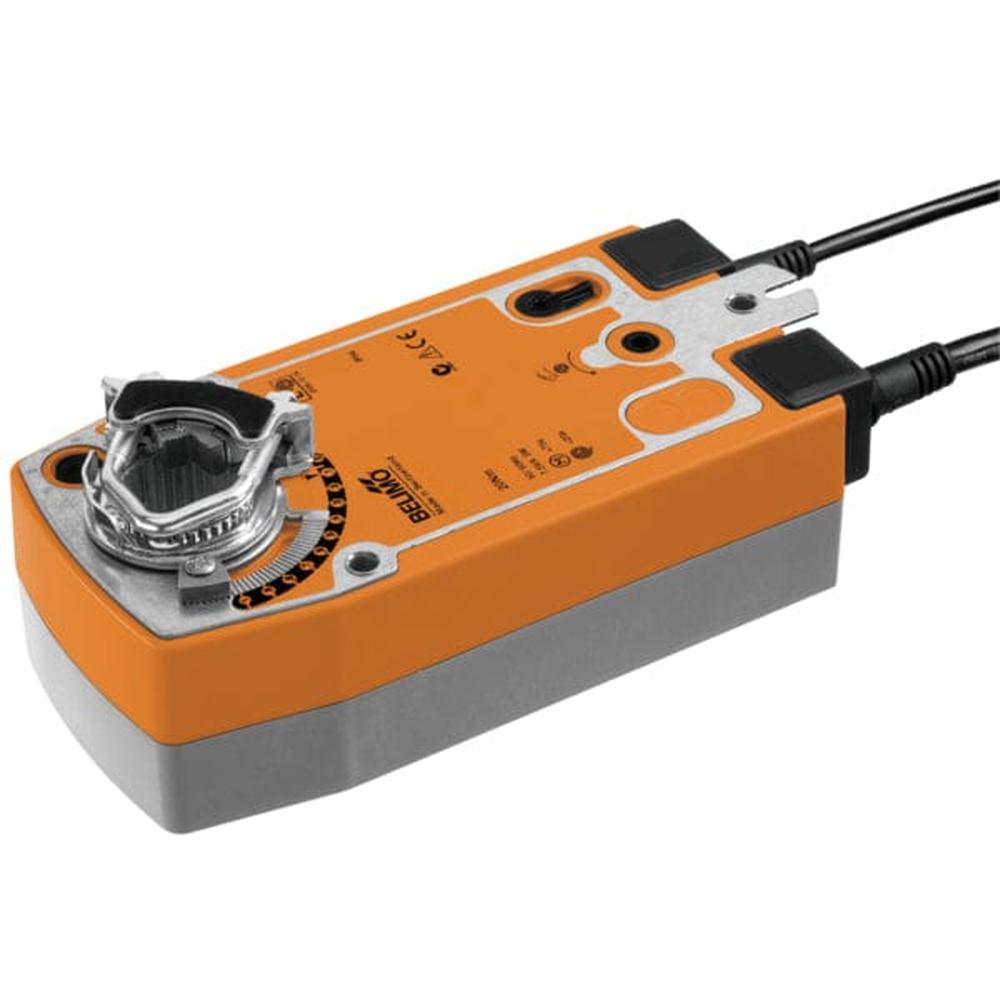

Drehantrieb mit Notstellfunktion, Weitbereichsspannung und zwei Hilfsschaltern
Der Antrieb NFA-S2 treibt Drosselklappen in stationären Heizungs-, Lüftungs- und Klimaanlagen mit einem Drehmoment von 10 Nm an. Ein Universalspeisungsmodul verarbeitet Anschlussspannungen von AC 24 bis 240 V sowie DC 24 bis 125 V. Zwei Hilfsschalter melden die Klappenstellung zurück. Bei einer Unterbrechung der Versorgungsspannung schwenkt der Antrieb die Klappe selbsttätig in die Sicherheitsposition.
Auf/Zu-Steuerung und Verhalten am Endanschlag
Ein Auf/Zu-Signal steuert den Antrieb an und bewegt die Klappe unter gleichzeitigem Spannen der Rückzugsfeder in die Betriebsstellung. Unterbricht die Versorgungsspannung, dreht die Rückzugsfeder die Klappe innerhalb von weniger als 20 Sekunden in die Notstellposition zurück. Der Antrieb ist überlastsicher, benötigt keine zusätzlichen Endschalter und bleibt am Endanschlag automatisch stehen.
Anschluss und Hilfsschalter
Der Antrieb wird über ein Auf/Zu-Signal angesteuert und über getrennte Kabel für Speisung und Hilfsschalter angeschlossen. Betreiben Sie die Hilfsschalter nicht gemeinsam an Netzspannung und Sicherheitskleinspannung.
- Spannung: AC 24...240 V / DC 24...125 V
- Signalart: Auf/Zu
- Drehmoment: 10 Nm
- Laufzeit Motor: 75 s / 90°
- Laufzeit Notstellfunktion: < 20 s
- Hilfsschalter: 2x SPDT
- Schutzart: IP54
- Umgebungstemperatur: -30...50 °C
- Anschluss Speisung/Steuerung: Kabel 1 m, 2x 0,75 mm²
- Anschluss Hilfsschalter: Kabel 1 m, 6x 0,75 mm²
Montage auf der Klappenachse
Der Antrieb wird mit einem Universalklemmbock direkt auf Klappenachsen von 10 bis 25,4 mm montiert, eine Verdrehsicherung liegt bei. Über die Handkurbel lässt sich die Klappe manuell in eine beliebige Position bringen und mit dem Verriegelungsschalter arretieren.
Ausschreibungstext
Elektromotorischer Drehantrieb mit Notstellfunktion für Klappenachsen, Drehmoment 10 Nm, Versorgung AC 24...240 V / DC 24...125 V, Auf/Zu-Stellsignal, zwei Hilfsschalter, Laufzeit 75 s, Notstell-Laufzeit < 20 s, Schutzart IP54, Typ Belimo NFA-S2.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Spannung AC/DC</th><td><span class="st-v">AC 24...240 V / DC 24...125 V</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Betrieb)</th><td><span class="st-v">6 W</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Halten)</th><td><span class="st-v">2.5 W</span></td></tr>
<tr><th scope="row">Leistungsverbrauch Dimensionierung</th><td><span class="st-v">9.5 VA</span></td></tr>
<tr><th scope="row">Hilfsschalter</th><td><span class="st-v">2x SPDT</span></td></tr>
<tr><th scope="row">Anschluss Speisungssteuerung</th><td><span class="st-v">Kabel 1 m, 2x 0.75 mm²</span></td></tr>
<tr><th scope="row">Anschluss Hilfsschalter</th><td><span class="st-v">Kabel 1 m, 6x 0.75 mm²</span></td></tr>
<tr><th scope="row">Drehmoment</th><td><span class="st-v">10 Nm</span></td></tr>
<tr><th scope="row">Ansteuerungsart</th><td><span class="st-v">Auf/Zu</span></td></tr>
<tr><th scope="row">Bewegungsrichtung des Motors</th><td><span class="st-v">wählbar durch Montage L/R</span></td></tr>
<tr><th scope="row">Drehrichtung (Notstellfunktion)</th><td><span class="st-v">Wählbar durch Montage L/R</span></td></tr>
<tr><th scope="row">Handverstellung</th><td><span class="st-v">Durch Handkurbel und Verriegelungsschalter</span></td></tr>
<tr><th scope="row">Drehwinkel</th><td><span class="st-v">95°</span></td></tr>
<tr><th scope="row">Laufzeit (Motor)</th><td><span class="st-v">75 s / 90°</span></td></tr>
<tr><th scope="row">Laufzeit (Notstellfunktion)</th><td><span class="st-v"><20 s</span></td></tr>
<tr><th scope="row">Achsmitnahme</th><td><span class="st-v">Universalklemmbock 10...25.4 mm</span></td></tr>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP54</span></td></tr>
<tr><th scope="row">Schutzart NEMA</th><td><span class="st-v">NEMA 2</span></td></tr>
<tr><th scope="row">Gehäusetyp</th><td><span class="st-v">UL Enclosure Type 2</span></td></tr>
<tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">-30...50°C [-22...122°F]</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo NFA-S2</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Verdrehsicherung</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_NFA-S2_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_NF..A_-S2_SF..A_-S2_installation-instructions.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Montageanleitung</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_NFA-S2.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_NF.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Umweltdeklaration</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
