Drehantrieb mit Notstellfunktion für Klappen bis 2 m²

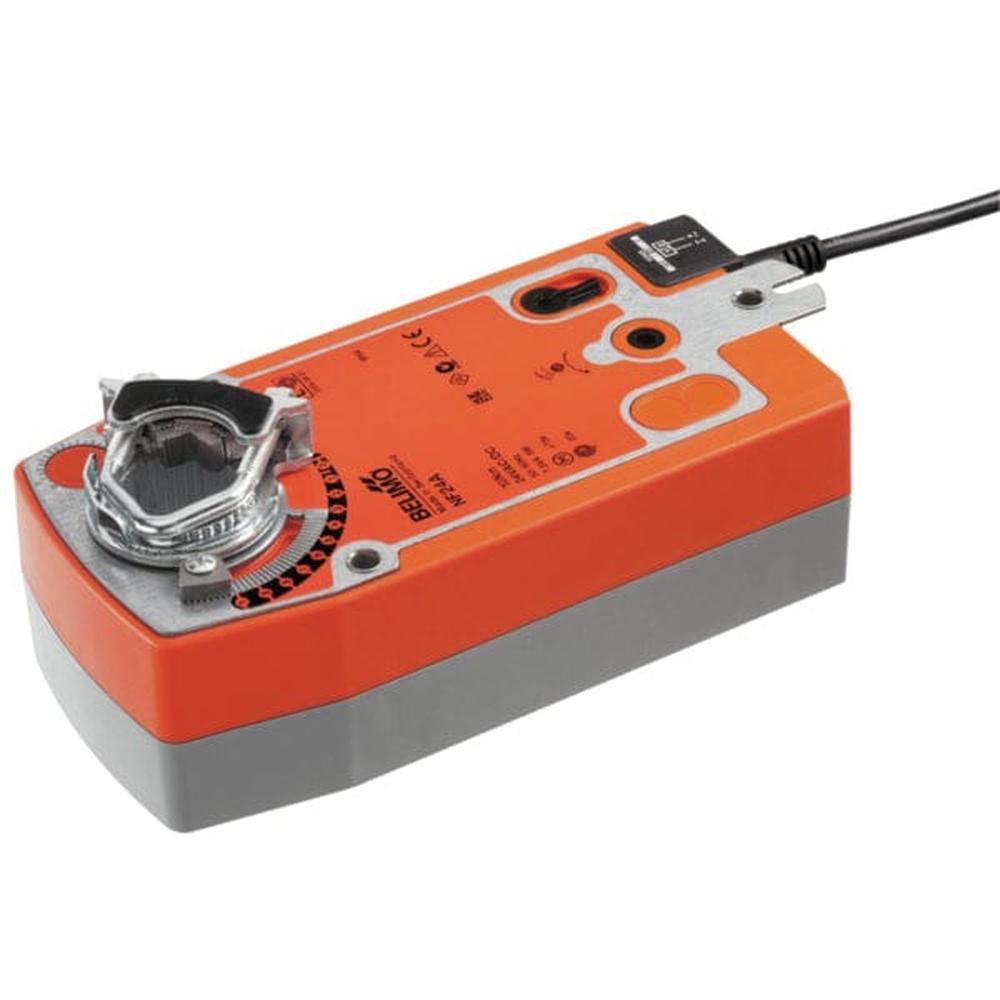

Der NF24A ist ein Drehantrieb mit Notstellfunktion für die Direktmontage auf der Klappenachse, geeignet für Luftklappen bis etwa 2 m². Bei Ausfall der Speisespannung dreht die gespannte Rückstellfeder die Klappe automatisch in die Notstellposition.
Federrücklauf mit hoher Funktionssicherheit
Der Antrieb spannt beim Anfahren der Betriebsstellung gleichzeitig die Rückzugsfeder. Wird die Speisespannung unterbrochen, dreht die Federenergie die Klappe in die Notstellposition zurück. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Der Drehwinkel ist mit mechanischen Endanschlägen einstellbar.
Ansteuerung Auf/Zu mit Kabelanschluss
Die Ansteuerung erfolgt als Zweipunktsignal Auf/Zu über ein fest angeschlagenes Kabel.
- Spannung AC/DC 24 V
- Ansteuerungsart Auf/Zu
- Leistungsaufnahme im Betrieb 6 W
- Leistungsaufnahme im Halten 2,5 W
- Anschluss 1 m Kabel, 2 x 0,75 mm²
- Laufzeit Motor 75 s bei 90°
- Laufzeit Notstellfunktion unter 20 s
- Schutzart IP54
Direktmontage mit Universalklemmbock
Die Montage erfolgt direkt auf der Klappenachse mit dem Universalklemmbock für Achsen von 10 bis 25,4 mm. Eine beigepackte Verdrehsicherung schützt die Verbindung gegen Verdrehen. Mit der Handkurbel lässt sich die Klappe manuell betätigen und mit dem Verriegelungsschalter in jeder Position arretieren.
Ausschreibungstext
Elektromotorischer Drehantrieb mit Notstellfunktion (Federrücklauf) für Luftklappen bis 2 m², Drehmoment 10 Nm, Ansteuerung Auf/Zu, Versorgung AC/DC 24 V, Schutzart IP54, Laufzeit Motor 75 s.
