Einzelraumregler mit drei Ausgängen für Lüftung, Heizung und Kühlung

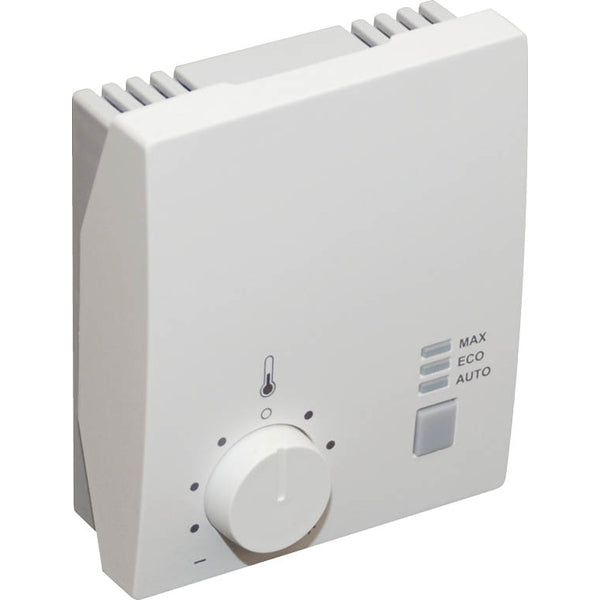

Der CR24-B3 ist ein mikroprozessorgesteuerter Raumtemperaturregler aus der CR24-Serie von Belimo für die Wandmontage im Raum. Er steuert motorisierte Luft- und Wasserstellglieder für die individuelle Regelung des Raumklimas in Einzelräumen und deckt mit drei analogen Ausgängen VAV-Anlagen sowie Anwendungen mit Heizung und Kühlung ab, etwa in Kombination mit Radiatoren, Lufterhitzern, Luftkühlern oder Heiz- und Kühldecken.
Wählbares P- oder PI-Regelverhalten
Der Regler arbeitet wahlweise mit proportionalem oder proportional-integralem Regelverhalten, einstellbar über DIP-Schalter. Eine Energiesperre schaltet den Raum bei Bedarf auf Gebäudeschutzniveau von 15 Grad Celsius beim Heizen und 40 Grad Celsius beim Kühlen. Die Standby-Funktion senkt den Heizsollwert um 2 Kelvin und erhöht den Kühlsollwert um 3 Kelvin für zeitweise ungenutzte Räume. Unterschreitet die Raumtemperatur 10 Grad Celsius, aktiviert sich automatisch der Frostschutz. Über einen Digitaleingang lässt sich zwischen Heiz- und Kühlbetrieb umschalten, bei Kühldecken begrenzt eine Taupunktüberwachung den Kühlausgang.
Ansteuerung und Anschluss
Der CR24-B3 wird mit AC 24 V versorgt und über Schraubklemmen angeschlossen. Er stellt drei analoge Ausgänge sowie mehrere Ein- und Ausgänge für externe Sensorik und Bedienkontakte bereit:
- Systemausgang für VAV: 0…10 V beziehungsweise 2…10 V, maximal 5 mA
- Heiz-/Kühlausgang: 0…10 V, maximal 5 mA
- Heizausgang: 3-Punkt, AC 24 V, maximal 0,5 A / 10 VA
- Eingang für externen Temperatursensor NTC 5 kΩ
- Eingang für externe Sollwertschiebung 0…10 V
- Nennspannung AC 24 V, 50/60 Hz, Leistungsaufnahme 3 VA ohne Antriebe
- Sollwertbereich 15…36 Grad Celsius, werkseitig 21 Grad Celsius
- Bedienung über Drehknopf mit ±3 Kelvin und Modusschalter für die Betriebsarten AUTO, ECO und MAXIMUM
Ausschreibungstext
Elektronischer Einzelraumregler CR24-B3 zur Regelung von Lüftung, Heizung und Kühlung im Einzelraum, mit drei analogen Ausgängen für VAV-System, Heiz-/Kühlfunktion und 3-Punkt-Heizausgang, wählbarem P- oder PI-Regelverhalten sowie Energiesperr-, Standby- und Frostschutzfunktion, Versorgung AC 24 V.
