Raumtemperaturregler für VAV-Anwendungen ohne Bedienelemente

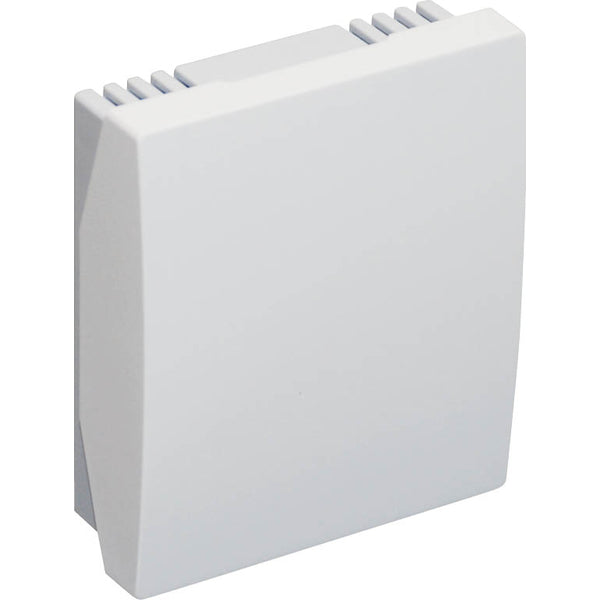

Der CR24-A1 ist ein mikroprozessorgesteuerter Einzelraumtemperaturregler für den Komfortbereich, ausgelegt für VAV-Anwendungen und für die Umschaltung zwischen Heizen und Kühlen. Er misst die Raumtemperatur über einen internen Fühler und gibt ein Stellsignal an einen VAV-Antrieb oder eine andere Regelstrecke aus. Anders als der CR24-B1 verfügt er über keinen Modusschalter, keine Statusanzeige und keinen Drehknopf zur manuellen Sollwertanpassung.
Regelfunktionen
Eine Energiesperre setzt den Raum bei aktivem Digitaleingang auf Gebäudeschutzniveau, eine Standby-Funktion verschiebt den Sollwert um 2 K beim Heizen beziehungsweise 3 K beim Kühlen. Unterhalb von 10 °C schaltet der integrierte Frostschutz ein. Über den Analogeingang ai2 lässt sich der Sollwert mit einem 0...10-V-Signal verschieben, über ai1 kann ein externer NTC-Temperaturfühler angeschlossen werden.
Ansteuerung und Anschluss
Der Regler gibt sein Stellsignal analog aus und wird über Schraubklemmen angeschlossen.
- Nennspannung AC 24 V, 50/60 Hz
- Elektrischer Anschluss über Klemmen, max. 1,5 mm²
- Ausgangssignal 2...10 V, max. 5 mA
- Sollwertbereich 15...36 °C, Werkseinstellung 21 °C
- Zwei DIP-Schalter für P-Band und Eingangsfunktion di2
- Schutzart IP30, Schutzklasse III
Montage und Gehäuse
Der CR24-A1 wird als Aufputzgerät auf Unter- oder Aufputzanschluss montiert. Die Bodenplatte ist hellgrau (NCS 2005-R80B), die Abdeckung signalweiß (RAL 9003).
Ausschreibungstext
Raumtemperaturregler CR24-A1, 1 Sequenz, Ausgang 2...10 V für VAV oder Heizen/Kühlen mit Umschaltung, Nennspannung AC 24 V, ohne Bedienelemente.
