Beschreibung

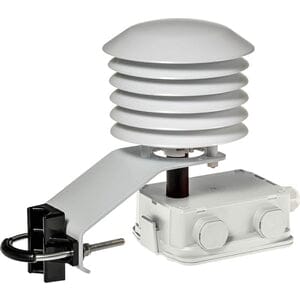

Belimo 22UTH-160X – Außensensor mit Wetter- und Strahlungswärmeschutz, Feuchte / Temperatur, BACnet MS/TP
Das 22UTH-160X ist die Vollausstattung der Außensensor-Baureihe: Feuchte und Temperatur mit Strahlungswärmeschutz, angebunden über BACnet MS/TP – und gleichzeitig über zwei Analogausgänge 0…5 V / 0…10 V. Gehäuse nach IP65 / NEMA 4X.
Bus und Analog parallel
Das 22UTH-160X zwingt zu keiner Entscheidung: Die Leittechnik liest die Werte über BACnet MS/TP, ein örtlicher Regler kann parallel das Analogsignal abgreifen. In Bestandsanlagen, in denen ein Teil der Regelung noch analog läuft, spart das ein zweites Gerät.
Verdrahtung: Die RS-485-Leitung für BACnet MS/TP ist nach den einschlägigen Richtlinien zu verlegen. Speisung und Kommunikation sind nicht galvanisch getrennt – die Massesignale der Geräte müssen miteinander verbunden werden. MAC-Adressierung und Busabschluss (DIP1 & DIP2) stehen in der separaten BACnet-Schnittstellenbeschreibung. Das Gehäuse hat dafür zwei Kabeleinführungen ø 6 mm – für die Durchschleifung des Busses.
Messbereiche über den Bus statt über Jumper
Anders als bei den analogen Schwestermodellen gibt es hier keine Steckbrücken: Temperatur, Feuchte, absolute Feuchte, Enthalpie und Taupunkt werden über BACnet skaliert. Aus der Leitwarte, ohne Leiter, ohne Deckel abschrauben. Werkseinstellungen:
- Temperatur – −20…80 °C
- Relative Feuchte – 0…100 % RH
- Absolute Feuchte – 0…80 g/m³
- Enthalpie – 0…85 kJ/kg
- Taupunkt – −20…80 °C
Wichtig: Der einstellbare Messbereich sagt nichts über die zulässige Mediumstemperatur – die liegt bei −35…50 °C. Ein über Bus eingestellter Bereich bis 80 °C skaliert nur den Wert.
Wozu Strahlungswärmeschutz?
Ein Temperaturfühler nimmt nicht nur die Lufttemperatur auf, sondern auch die Wärmestrahlung umgebender Oberflächen – auf einem Flachdach im Juli sind das aufgeheizte Kiesschicht, Bitumenbahn und Blechattika. Die gewölbten Lamellen des Schutzes lassen die Luft über den Sensor strömen und halten die Strahlungswärme fern. Belimo gibt das Gerät deshalb ausdrücklich für den Dachbereich frei.
Betriebsgrenze: maximal 12 m/s Strömungsgeschwindigkeit – etwa Windstärke 6. Auf exponierten Dachflächen wird das bei Sturm überschritten; bei der Standortwahl mitdenken.
Konfiguration per App
Das 22UTH-160X kommt vorkonfiguriert mit den oben genannten Werkseinstellungen – für den Standardbetrieb ist kein Werkzeug nötig. Soll vor Ort etwas geändert werden, geht das über die Belimo Duct Sensor Assistant App. Anders als die Raumgeräte arbeitet dieser Sensor nicht mit NFC, sondern braucht den Bluetooth-Dongle A-22G-A05, der per Micro-USB angesteckt wird.
Genauigkeit und Ansprechzeit
Temperatur: ±0,3 °C bei 25 °C, Zeitkonstante τ (63 %) typisch 351 s. Feuchte: ±2 % im Bereich 0…80 % RH bei 25 °C, Zeitkonstante typisch 16 s. Das Sensorelement ist ein polymerbasierter kapazitiver Sensor hinter einem Drahtgitterfilter aus rostfreiem Stahl.
Status-LEDs
Das 22UTH-160X hat mehr Diagnose an Bord als die analogen Varianten: zwei Status-LEDs (langsames Blinken 0,5 Hz = Ok, schnelles Blinken 4 Hz = Fehler), dazu eine rote Fehler-LED und zwei gelbe LEDs für Tx und Rx. Ob der Bus überhaupt Daten sieht, lässt sich damit ohne Messgerät prüfen.
Elektrische Daten und Montage
Speisung AC/DC 24 V mit deutlich weiterem Funktionsbereich als die Analogtypen: AC 19…29 V / DC 15…35 V. Leistungsaufnahme 4,3 VA bzw. 2,3 W – rund fünfmal so viel wie beim 22UTH-110X (0,8 VA / 0,4 W). Bei der Auslegung des Trafos berücksichtigen, wenn mehrere Sensoren an einem Strang hängen. Speisung über Sicherheitstransformator.
Zwei Spannungsausgänge, min. Widerstand 10 kΩ. Anschluss über steckbaren Federzugklemmenblock bis 2,5 mm², zwei Kabeleinführungen ø 6 mm. Gehäuse aus PC in Weiß, Dichtung NBR70, UV-beständig. Schutzklasse III (SELV), Verschmutzungsgrad 3, Umgebungstemperatur −35…50 °C, kurzzeitige Kondensation zulässig. Gewicht 0,67 kg. Im Lieferumfang: Dübel, Schrauben und Kabelverschraubung mit Zugentlastung ø 6…8 mm.
Hinweis zum Feuchtesensor
Das Sensorelement reagiert empfindlich auf aggressive Stoffe: Chlor, Ozon, Ammoniak, Wasserstoffperoxid oder Ethanol können die Messgenauigkeit beeinträchtigen. Für den Dauerbetrieb empfiehlt Belimo 5…60 °C und 20…80 % RH. Das Sensorelement darf nicht berührt werden. Als Verschleißteil gibt es den Ersatzfilter A-22D-A06 (Drahtgitter, rostfreier Stahl).
Welche Variante passt?
Läuft die Leittechnik auf Modbus statt BACnet, ist das 22UTH-150X das identische Gerät mit Modbus RTU. Wird gar kein Bus gebraucht, genügt das 22UTH-110X (0…10 V) oder 22UTH-130X (4…20 mA) – beide deutlich sparsamer im Verbrauch. Sitzt der Fühler dauerhaft im Schatten, ist der Strahlungsschutz entbehrlich; dann reicht das 22UTH-11.
