Beschreibung

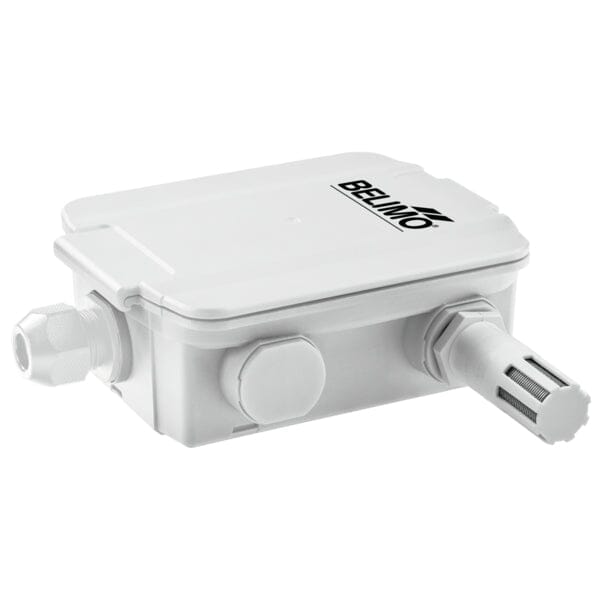

Belimo 22UTH-13 – Außensensor mit Wetterschutz für Feuchte und Temperatur, 4…20 mA
Das 22UTH-13 misst relative Feuchte und Temperatur im Außenbereich und liefert beides als Stromsignal – zwei unabhängige Ausgänge 4…20 mA mit max. 500 Ω Bürde. Regenabdeckung im Lieferumfang, Gehäuse nach IP65 / NEMA 4X, kurzzeitige Kondensation zulässig.
Warum 4…20 mA?
Ein eingeprägter Strom bleibt über die gesamte Leitungslänge derselbe. Beim spannungsbasierten Schwestermodell 22UTH-11 kann der Spannungsabfall auf der gemeinsamen GND-Leitung den Messwert verfälschen – dort muss man dann zwei getrennte GND-Leitungen ziehen. Das 22UTH-13 kennt dieses Problem nicht. Bei weiten Wegen zwischen Fassade und Schaltschrank oder in elektrisch unruhiger Umgebung ist es die robustere Lösung, bei identischem Preis.
Wichtig: beide Stromkreise verdrahten
Ein Punkt, der auf der Baustelle Zeit kostet, wenn man ihn nicht kennt – Belimo schreibt ihn ausdrücklich ins Datenblatt: Korrekte Temperaturwerte liefert das 22UTH-13 nur, wenn auch der Feuchteausgang AOI1 verbunden ist und beide UB+-Eingänge angeschlossen sind. Wer nur den Temperaturkreis auflegt, weil er die Feuchte gar nicht braucht, bekommt keine verwertbare Temperatur. Beide Kreise gehören verdrahtet, auch wenn nur ein Wert ausgewertet wird.
Achtung: DC 24 V, kein AC
Wie beim 22UT-14 gilt auch hier: Das 22UTH-13 läuft ausschließlich mit Gleichspannung – DC 24 V, Funktionsbereich DC 13,5…26,4 V, 1 W. Das 22UTH-11 nimmt dagegen AC oder DC. Wer im Schrank nur einen 24-V-Wechselspannungstrafo hat, braucht zusätzlich ein Netzteil.
Vier Messgrößen aus einem Gerät
Der Ausgang AOU1 gibt nicht zwingend die relative Feuchte aus. Am Messumformer lässt sich stattdessen wählen:
- Relative Feuchte – 0…100 % RH
- Absolute Feuchte – 0…50 g/m³ (Standard) oder 0…80 g/m³
- Enthalpie – 0…85 kJ/kg
- Taupunkt – 0…50 °C (Standard) oder −20…80 °C
Für eine Enthalpieregelung – die Entscheidung, ob Außenluft energetisch günstiger ist als Umluft – braucht der Regler den Wärmeinhalt, nicht die relative Feuchte. Das 22UTH-13 rechnet das selbst und legt es fertig auf den Eingang.
Vier Temperatur-Messbereiche per Jumper
| S0 | −40…60 °C | S2 | −15…35 °C |
| S1 | 0…50 °C | S3 | −20…80 °C |
Wichtig: Der einstellbare Messbereich sagt nichts über die zulässige Mediumstemperatur – die liegt bei −35…50 °C. S3 mit −20…80 °C skaliert lediglich den Ausgang.
Genauigkeit und Ansprechzeit
Temperatur: ±0,3 °C bei 25 °C, Langzeitstabilität ±0,05 °C pro Jahr, Zeitkonstante τ (63 %) typisch 351 s. Feuchte: ±2 % im Bereich 0…80 % RH bei 25 °C, Langzeitstabilität ±0,3 % RH pro Jahr, Zeitkonstante typisch 16 s. Das Sensorelement ist ein polymerbasierter kapazitiver Sensor hinter einem Drahtgitterfilter aus rostfreiem Stahl.
Kondensation ist erlaubt
Belimo gibt für das 22UTH-13 kurzzeitige Kondensation ausdrücklich frei – für Umgebung und Medium. Der morgendliche Taubeschlag an der Nordfassade ist also kein Problem. Zusammen mit der mitgelieferten Regenabdeckung (A-22U-A01) und IP65 / NEMA 4X ist das Gerät für den ungeschützten Außeneinsatz gebaut.
Status-LED
Eine LED im Gerät zeigt den Betriebszustand: langsames Blinken (0,5 Hz) bedeutet Ok, schnelles Blinken (4 Hz) einen Fehler.
Elektrische Daten und Montage
Speisung DC 24 V, zwei Stromausgänge 4…20 mA mit max. 500 Ω. Anschluss über steckbaren Federzugklemmenblock bis 2,5 mm², Kabeleinführung mit Zugentlastung für ø 6…8 mm. Gehäuse aus PC in Weiß, Dichtung NBR70, UV-beständig. Schutzklasse III (SELV), Verschmutzungsgrad 3, Umgebungstemperatur −35…50 °C. Gewicht 0,28 kg. Montageplatte L (A-22D-A10), Regenabdeckung (A-22U-A01), Dübel und Schrauben liegen bei.
Hinweis zum Feuchtesensor
Das Sensorelement reagiert empfindlich auf aggressive Stoffe: Chlor, Ozon, Ammoniak, Wasserstoffperoxid oder Ethanol können die Messgenauigkeit beeinträchtigen. Für den Dauerbetrieb empfiehlt Belimo 5…60 °C und 20…80 % RH. Das Sensorelement darf nicht berührt werden. Als Verschleißteil gibt es den Ersatzfilter A-22D-A06 (Drahtgitter, rostfreier Stahl).
Welche Variante passt?
Braucht der Regler ein Spannungssignal oder steht nur AC 24 V zur Verfügung, ist das 22UTH-11 richtig. Wird ein passives Temperatursignal gebraucht, liefert das 22UTH-110M einen NTC10k-Pre-Ausgang. Für Montage in der Sonne gibt es die X-Varianten mit zusätzlichem Strahlungswärmeschutz – 22UTH-130X ist das direkte mA-Pendant.
