Beschreibung

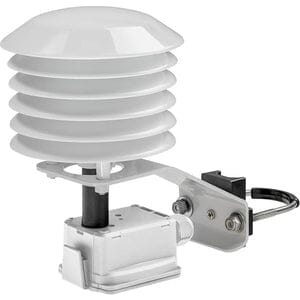

Belimo 22UTH-110X – Außensensor mit Wetter- und Strahlungswärmeschutz, Feuchte / Temperatur, 0…5 V / 0…10 V
Das 22UTH-110X misst relative Feuchte und Temperatur im Außenbereich und liefert beides als Normsignal – 0…5 V oder 0…10 V, per Steckbrücke wählbar. Der Unterschied zum 22UTH-11 steckt im Namen: das X steht für den zusätzlichen Strahlungswärmeschutz.
Wozu Strahlungswärmeschutz?
Ein Temperaturfühler misst nicht nur die Lufttemperatur – er nimmt auch die Wärmestrahlung auf, die ihn von umgebenden Oberflächen trifft. Auf einem Flachdach im Juli sind das aufgeheizte Kiesschicht, Bitumenbahn und Blechattika. Ein Standard-Außenfühler zeigt unter solchen Bedingungen deutlich zu hohe Werte, und die Regelung kühlt gegen ein Phantom.
Der Schutz des 22UTH-110X schirmt das Messelement gegen diese abgestrahlten Temperaturen ab. Belimo gibt das Gerät deshalb ausdrücklich für den Einsatz im Dachbereich frei. Überall dort, wo der Fühler nicht im Schatten einer Nordfassade sitzt, ist der Aufpreis gegenüber dem 22UTH-11 gut angelegt.
Zu beachten: max. 12 m/s Strömungsgeschwindigkeit
Die X-Varianten sind die einzigen Außensensoren der Baureihe mit einer angegebenen Betriebsbedingung für die Strömungsgeschwindigkeit: maximal 12 m/s. Das entspricht etwa Windstärke 6. Auf exponierten Dachflächen wird dieser Wert bei Sturm überschritten – bei der Standortwahl also mitdenken und nach Möglichkeit eine strömungsberuhigte Stelle wählen.
Vier Messgrößen aus einem Gerät
Der Ausgang AOU1 gibt nicht zwingend die relative Feuchte aus. Am Messumformer lässt sich stattdessen wählen:
- Relative Feuchte – 0…100 % RH
- Absolute Feuchte – 0…50 g/m³ (Standard) oder 0…80 g/m³
- Enthalpie – 0…85 kJ/kg
- Taupunkt – 0…50 °C (Standard) oder −20…80 °C
Für eine Enthalpieregelung – die Entscheidung, ob Außenluft energetisch günstiger ist als Umluft – braucht der Regler den Wärmeinhalt, nicht die relative Feuchte. Das 22UTH-110X rechnet das selbst und legt es fertig auf den Analogeingang. Gerade in Kombination mit dem Strahlungsschutz ergibt das Sinn: Eine Enthalpieregelung, die mit einem sonnenverfälschten Temperaturwert rechnet, entscheidet falsch.
Vier Temperatur-Messbereiche per Jumper
| S0 | −40…60 °C | S2 | −15…35 °C |
| S1 | 0…50 °C | S3 | −20…80 °C |
Wichtig: Der einstellbare Messbereich sagt nichts über die zulässige Mediumstemperatur – die liegt bei −35…50 °C.
Genauigkeit und Ansprechzeit
Temperatur: ±0,3 °C bei 25 °C, Langzeitstabilität ±0,05 °C pro Jahr, Zeitkonstante τ (63 %) typisch 351 s. Feuchte: ±2 % im Bereich 0…80 % RH bei 25 °C, Langzeitstabilität ±0,3 % RH pro Jahr, Zeitkonstante typisch 16 s. Das Sensorelement ist ein polymerbasierter kapazitiver Sensor hinter einem Drahtgitterfilter aus rostfreiem Stahl.
Kondensation ist erlaubt
Belimo gibt für das 22UTH-110X kurzzeitige Kondensation ausdrücklich frei – für Umgebung und Medium. Der morgendliche Taubeschlag ist kein Problem.
Zwei Hinweise, die Messfehler vermeiden
Betriebsspannung: Belimo kalibriert die Messumformer werkseitig bei DC 24 V – dort ist der Messfehler am kleinsten. Bei abweichender Betriebsspannung verändert sich die Verlustleistung der Sensorelektronik und der Offsetfehler wächst. Das Gerät nimmt AC oder DC 24 V; wer maximale Genauigkeit will, speist mit DC und hält sie konstant (±0,2 V).
GND-Leitung: Bei langen Anschlussleitungen erzeugt der Speisestrom einen Spannungsabfall auf der gemeinsamen Masse, der direkt im Messwert landet. Abhilfe: zwei GND-Leitungen zum Sensor legen. Wer das umgehen will, nimmt das 22UTH-130X mit 4…20 mA.
Status-LED
Eine LED im Gerät zeigt den Betriebszustand: langsames Blinken (0,5 Hz) bedeutet Ok, schnelles Blinken (4 Hz) einen Fehler.
Elektrische Daten und Montage
Speisung AC/DC 24 V (AC 21,6…26,4 V / DC 13,5…26,4 V), 0,8 VA bzw. 0,4 W. Zwei Spannungsausgänge, min. Widerstand 10 kΩ. Anschluss über steckbaren Federzugklemmenblock bis 2,5 mm², Kabeleinführung mit Zugentlastung für ø 6…8 mm. Gehäuse aus PC in Weiß, Dichtung NBR70, UV-beständig. Schutzklasse III (SELV), Verschmutzungsgrad 3, Umgebungstemperatur −35…50 °C.
Gewicht 0,54 kg – fast das Doppelte des 22UTH-11 (0,28 kg); der Strahlungsschutz trägt auf. Im Lieferumfang sind Dübel und Schrauben. Anders als bei den Ausführungen ohne Strahlungsschutz gehören weder Montageplatte noch Regenabdeckung dazu – der Schutz übernimmt deren Funktion.
Hinweis zum Feuchtesensor
Das Sensorelement reagiert empfindlich auf aggressive Stoffe: Chlor, Ozon, Ammoniak, Wasserstoffperoxid oder Ethanol können die Messgenauigkeit beeinträchtigen. Für den Dauerbetrieb empfiehlt Belimo 5…60 °C und 20…80 % RH. Das Sensorelement darf nicht berührt werden. Als Verschleißteil gibt es den Ersatzfilter A-22D-A06 (Drahtgitter, rostfreier Stahl).
Welche Variante passt?
Braucht der Regler ein Stromsignal, ist das 22UTH-130X das direkte Pendant mit 4…20 mA. Soll der Sensor über Bus angebunden werden, gibt es das 22UTH-150X (Modbus) und das 22UTH-160X (BACnet) – beide zusätzlich mit Analogausgang. Sitzt der Fühler dauerhaft im Schatten, genügt das günstigere 22UTH-11 ohne Strahlungsschutz.
