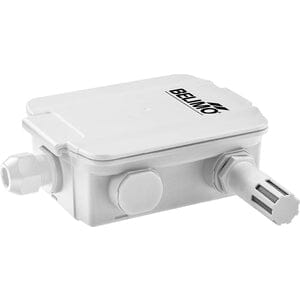

Belimo 22UTH-110M – Außensensor mit Wetterschutz, Feuchte aktiv und Temperatur passiv
Das 22UTH-110M ist der Sonderfall der Baureihe: Es kombiniert einen aktiven Feuchteausgang (0…5 V oder 0…10 V) mit einem passiven Temperaturausgang (NTC10k Pre / 10k3). Regenabdeckung im Lieferumfang, Gehäuse nach IP65 / NEMA 4X.
Zwei Signalarten – und was das bedeutet
Anders als das Schwestermodell 22UTH-11, das Feuchte und Temperatur beide aktiv als Spannungssignal ausgibt, hat das 22UTH-110M nur einen Spannungsausgang – und der ist für die Feuchte reserviert. Die Temperatur kommt als passiver Widerstand heraus.
Das ist kein Nachteil, sondern eine Auslegungsentscheidung: Wer einen Regler mit freiem NTC-Eingang hat, belegt damit keinen zweiten Analogeingang – und bekommt beim passiven Weg sogar die bessere Genauigkeit: ±0,2 °C bei 25 °C gegen ±0,3 °C beim aktiven Messumformer des 22UTH-11. Ein passives Element hat keine Elektronik, die sich selbst erwärmt.
Voraussetzung: Der Regler muss die NTC10k-Pre-Kennlinie (10k3) unterstützen. Sie ist nicht identisch mit dem geläufigen NTC10k (10k2). Wer beide Werte als Spannungssignal braucht, nimmt das 22UTH-11.
Vier Messgrößen am Feuchteausgang
Der Ausgang AOU1 gibt nicht zwingend die relative Feuchte aus. Am Messumformer lässt sich stattdessen wählen:
- Relative Feuchte – 0…100 % RH
- Absolute Feuchte – 0…50 g/m³ (Standard) oder 0…80 g/m³
- Enthalpie – 0…85 kJ/kg
- Taupunkt – 0…50 °C (Standard) oder −20…80 °C
Besonders die Enthalpie ist mehr als eine Spielerei: Für die Entscheidung, ob Außenluft energetisch günstiger ist als Umluft, braucht der Regler den Wärmeinhalt – nicht die relative Feuchte. Das 22UTH-110M rechnet das selbst und legt es fertig auf den Analogeingang.
Genauigkeit und Ansprechzeit
Feuchte: ±2 % im Bereich 0…80 % RH bei 25 °C, Langzeitstabilität ±0,3 % RH pro Jahr, Zeitkonstante τ (63 %) typisch 16 s. Temperatur passiv: Messbereich −35…50 °C, ±0,2 °C bei 25 °C, Zeitkonstante typisch 396 s. Das Feuchte-Sensorelement ist ein polymerbasierter kapazitiver Sensor hinter einem Drahtgitterfilter aus rostfreiem Stahl.
Kondensation ist erlaubt
Belimo gibt für das 22UTH-110M kurzzeitige Kondensation ausdrücklich frei – für Umgebung und Medium. Der morgendliche Taubeschlag an der Nordfassade ist also kein Problem. Zusammen mit der mitgelieferten Regenabdeckung (A-22U-A01) und IP65 / NEMA 4X ist das Gerät für den ungeschützten Außeneinsatz gebaut.
Zwei Hinweise, die Messfehler vermeiden
Betriebsspannung: Belimo kalibriert die Messumformer werkseitig bei DC 24 V – dort ist der Messfehler am kleinsten. Bei abweichender Betriebsspannung verändert sich die Verlustleistung der Sensorelektronik und der Offsetfehler wächst. Das Gerät nimmt AC oder DC 24 V; wer maximale Genauigkeit will, speist mit DC und hält sie konstant (±0,2 V).
GND-Leitung: Bei langen Anschlussleitungen erzeugt der Speisestrom einen Spannungsabfall auf der gemeinsamen Masse, der direkt im Feuchte-Messwert landet. Abhilfe: zwei GND-Leitungen zum Sensor legen – eine für die Speisung, eine für das Messsignal. Der passive Temperaturausgang ist davon nicht betroffen.
Status-LED
Eine LED im Gerät zeigt den Betriebszustand: langsames Blinken (0,5 Hz) bedeutet Ok, schnelles Blinken (4 Hz) einen Fehler.
Elektrische Daten und Montage
Speisung AC/DC 24 V (AC 21,6…26,4 V / DC 13,5…26,4 V), 0,8 VA bzw. 0,4 W. Ein Spannungsausgang, min. Widerstand 10 kΩ. Anschluss über steckbaren Federzugklemmenblock bis 2,5 mm², Kabeleinführung mit Zugentlastung für ø 6…8 mm. Gehäuse aus PC in Weiß, Dichtung NBR70, UV-beständig. Schutzklasse III (SELV), Verschmutzungsgrad 3, Umgebungstemperatur −35…50 °C. Gewicht 0,28 kg. Montageplatte L (A-22D-A10), Regenabdeckung (A-22U-A01), Dübel und Schrauben liegen bei.
Hinweis zum Feuchtesensor
Das Sensorelement reagiert empfindlich auf aggressive Stoffe: Chlor, Ozon, Ammoniak, Wasserstoffperoxid oder Ethanol können die Messgenauigkeit beeinträchtigen. Für den Dauerbetrieb empfiehlt Belimo 5…60 °C und 20…80 % RH. Das Sensorelement darf nicht berührt werden. Als Verschleißteil gibt es den Ersatzfilter A-22D-A06 (Drahtgitter, rostfreier Stahl).
Welche Variante passt?
Braucht der Regler Feuchte und Temperatur als Spannungssignal, ist das 22UTH-11 richtig. Braucht er ein Stromsignal, das 22UTH-13 mit 4…20 mA. Für Montage in der Sonne gibt es die X-Varianten mit zusätzlichem Strahlungswärmeschutz (22UTH-110X, 22UTH-130X).
