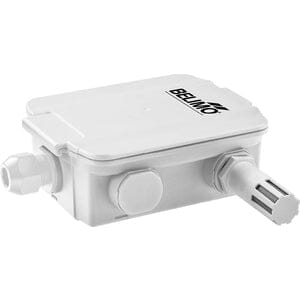

Belimo 22UTH-11 – Außensensor mit Wetterschutz für Feuchte und Temperatur, 0…5 V / 0…10 V
Das 22UTH-11 misst relative Feuchte und Temperatur im Außenbereich und liefert beides als Normsignal – 0…5 V oder 0…10 V, per Steckbrücke wählbar. Zwei Spannungsausgänge, Regenabdeckung im Lieferumfang, Gehäuse nach IP65 / NEMA 4X. Die eigentliche Stärke steckt aber im Feuchteausgang.
Vier Messgrößen aus einem Gerät
Der Ausgang AOU1 gibt nicht zwingend die relative Feuchte aus. Am Messumformer lässt sich stattdessen wählen:
- Relative Feuchte – 0…100 % RH
- Absolute Feuchte – 0…50 g/m³ (Standard) oder 0…80 g/m³
- Enthalpie – 0…85 kJ/kg
- Taupunkt – 0…50 °C (Standard) oder −20…80 °C
Das ist mehr als eine Spielerei: Für eine Enthalpieregelung – also die Entscheidung, ob Außenluft energetisch günstiger ist als Umluft – braucht der Regler den Wärmeinhalt, nicht die relative Feuchte. Das 22UTH-11 rechnet das selbst und gibt es fertig auf den Analogeingang. Kein Psychrometer-Baustein im Regler, keine Rechenfehler.
Vier Temperatur-Messbereiche per Jumper
| S0 | −40…60 °C | S2 | −15…35 °C |
| S1 | 0…50 °C | S3 | −20…80 °C |
Wichtig: Der einstellbare Messbereich sagt nichts über die zulässige Mediumstemperatur – die liegt bei −35…50 °C. S3 mit −20…80 °C skaliert lediglich den Ausgang.
Genauigkeit und Ansprechzeit
Temperatur: ±0,3 °C bei 25 °C, Langzeitstabilität ±0,05 °C pro Jahr, Zeitkonstante τ (63 %) typisch 351 s. Feuchte: ±2 % im Bereich 0…80 % RH bei 25 °C, Langzeitstabilität ±0,3 % RH pro Jahr, Zeitkonstante typisch 16 s. Das Sensorelement ist ein polymerbasierter kapazitiver Sensor hinter einem Drahtgitterfilter aus rostfreiem Stahl.
Kondensation ist erlaubt
Anders als bei vielen Feuchtesensoren gibt Belimo für das 22UTH-11 kurzzeitige Kondensation ausdrücklich frei – sowohl für die Umgebung als auch für das Medium. Der morgendliche Taubeschlag an der Nordfassade ist also kein Problem. Zusammen mit der mitgelieferten Regenabdeckung (A-22U-A01) und IP65 / NEMA 4X ist das Gerät für den ungeschützten Außeneinsatz gebaut.
Zwei Hinweise, die Messfehler vermeiden
Betriebsspannung: Belimo kalibriert die Messumformer werkseitig bei DC 24 V – dort ist der Messfehler am kleinsten. Bei abweichender Betriebsspannung verändert sich die Verlustleistung der Sensorelektronik und der Offsetfehler wächst. Wer maximale Genauigkeit braucht, speist mit DC 24 V und hält sie konstant (±0,2 V).
GND-Leitung: Bei langen Anschlussleitungen erzeugt der Speisestrom einen Spannungsabfall auf der gemeinsamen Masse, der direkt im Messwert landet. Abhilfe: zwei GND-Leitungen zum Sensor legen – eine für die Speisung, eine für das Messsignal. Wer das umgehen will, nimmt das 22UTH-13 mit 4…20 mA.
Status-LED
Eine LED im Gerät zeigt den Betriebszustand: langsames Blinken (0,5 Hz) bedeutet Ok, schnelles Blinken (4 Hz) einen Fehler. Bei der Inbetriebnahme spart das den Messschrieb.
Elektrische Daten und Montage
Speisung AC/DC 24 V (AC 21,6…26,4 V / DC 13,5…26,4 V), 0,8 VA bzw. 0,4 W. Zwei Spannungsausgänge, min. Widerstand 10 kΩ. Anschluss über steckbaren Federzugklemmenblock bis 2,5 mm², Kabeleinführung mit Zugentlastung für ø 6…8 mm. Gehäuse aus PC in Weiß, Dichtung NBR70, UV-beständig. Schutzklasse III (SELV), Verschmutzungsgrad 3, Umgebungstemperatur −35…50 °C. Gewicht 0,28 kg. Montageplatte L (A-22D-A10), Regenabdeckung (A-22U-A01), Dübel und Schrauben liegen bei.
Hinweis zum Feuchtesensor
Das Sensorelement reagiert empfindlich auf aggressive Stoffe: Chlor, Ozon, Ammoniak, Wasserstoffperoxid oder Ethanol können die Messgenauigkeit beeinträchtigen. Für den Dauerbetrieb empfiehlt Belimo 5…60 °C und 20…80 % RH. Das Sensorelement darf nicht berührt werden. Als Verschleißteil gibt es den Ersatzfilter A-22D-A06 (Drahtgitter, rostfreier Stahl).
Welche Variante passt?
Das 22UTH-11 ist die Grundausführung mit Wetterschutz. Wird zusätzlich ein passives Temperatursignal gebraucht, liefert das 22UTH-110M parallel einen NTC10k-Pre-Ausgang. Wer ein Stromsignal braucht, nimmt das 22UTH-13 mit 4…20 mA. Für Montage in der Sonne gibt es die X-Varianten mit zusätzlichem Strahlungswärmeschutz (22UTH-110X, 22UTH-130X).
