Beschreibung

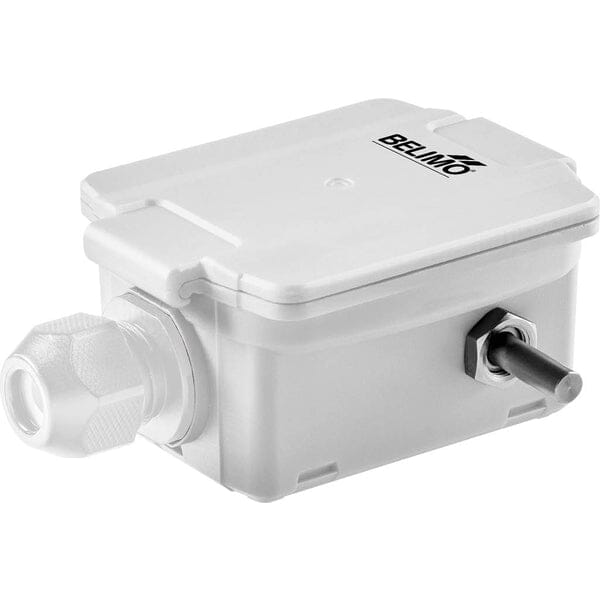

Belimo 22UT-12 – Aussensensor Temperatur aktiv, 0…5 V / 0…10 V mit externer Sonde
Das 22UT-12 ist ein aktiver Außentemperaturfühler mit externer Sonde (25 mm lang, ø 6 mm) und Spannungsausgang. Anders als die passiven 01UT-Typen liefert es ein fertiges Normsignal an den Regler – 0…5 V oder 0…10 V, per Steckbrücke wählbar. Das UV-beständige Gehäuse nach IP65 / NEMA 4X ist für den Dauereinsatz im Freien ausgelegt.
Acht Messbereiche in einem Artikel
Das 22UT-12 ist ein Multirange-Sensor: Über Jumper lässt sich einstellen, welchen Temperaturbereich der Ausgang abbildet.
| S0 | −50…50 °C | S4 | −15…35 °C |
| S1 | −10…120 °C | S5 | 0…100 °C |
| S2 | 0…50 °C | S6 | −20…80 °C |
| S3 | 0…250 °C | S7 | 0…160 °C |
Ein enger Bereich bedeutet feinere Auflösung: Bei S4 (−15…35 °C) verteilen sich 10 V auf 50 Kelvin, bei S3 (0…250 °C) auf 250. Wer nur Außenluft misst, fährt mit S0 oder S4 deutlich genauer.
Wichtig: Messbereich ist nicht Mediumstemperatur
Belimo weist ausdrücklich darauf hin, und es ist die häufigste Fehlinterpretation der Multirange-Tabelle: Der einstellbare Messbereich sagt nichts über die zulässige Mediumstemperatur. Die liegt beim 22UT-12 bei −35…50 °C. S3 mit 0…250 °C skaliert lediglich den Ausgang – heißer als 50 °C darf es am Sensor trotzdem nie werden.
Genauigkeit und Sensorelement
Das Messelement basiert auf Pt1000 Klasse AA. Die Genauigkeit beträgt ±0,5 °C bei 21 °C in den Einstellungen S2 und S4, die Langzeitstabilität ±0,04 °C pro Jahr. Die Zeitkonstante τ (63 %) liegt bei typisch 542 s. Belimo empfiehlt, Messumformer immer in der Mitte des Messbereichs zu betreiben und die Speisespannung konstant zu halten (±0,2 V).
Verdrahtung: der GND-Fallstrick
Bei langen Anschlussleitungen erzeugt der Speisestrom einen Spannungsabfall auf der gemeinsamen GND-Leitung – und weil das Messsignal auf dieselbe Masse bezogen ist, landet dieser Fehler direkt im Messwert. Belimos Abhilfe: zwei GND-Leitungen zum Sensor legen, eine für die Speisung und eine für das Messsignal. Wer diesen Aufwand nicht treiben will, nimmt das 22UT-14 mit 4…20 mA – ein Stromsignal kennt dieses Problem nicht.
Elektrische Daten und Montage
Speisung AC/DC 24 V (AC 21,6…26,4 V / DC 13,5…26,4 V), Leistungsaufnahme 0,8 VA bzw. 0,4 W. Ein Spannungsausgang, min. Widerstand 5 kΩ. Anschluss über steckbaren Federzugklemmenblock bis 2,5 mm², Kabeleinführung mit Zugentlastung für ø 6…8 mm. Gehäuse aus PC in Weiß, Dichtung NBR70, Montageplatte grau RAL 7001, alles UV-beständig. Schutzklasse III (PELV), Verschmutzungsgrad 3, Umgebungstemperatur −35…50 °C. Gewicht 0,13 kg. Montageplatte (A-22D-A09), Dübel und Schrauben liegen bei.
Wofür eignet sich das 22UT-12?
Belimo nennt Kühlhäuser, Gewächshäuser, Produktionsanlagen und Lagerhallen. Überall dort, wo der Regler ein aktives Spannungssignal erwartet – der 0…10-V-Ausgang geht auch direkt an einen Analogeingang eines Loxone Miniservers. Wer ein Stromsignal braucht, findet es im 22UT-14; wer ein passives Fühlerelement anschließen will, in der 01UT-Reihe.
Zubehör
Für die Verlegung im Flexrohr gibt es den Anschlussadapter A-22G-A01.1 (M20×1,5, Multipack 10 Stück).
