RAM Analog-Anzeigegerät Serie 240
Die Serie 240 zeigt den Messwert eines angeschlossenen RAM-Fühlers oder -Messumformers analog an einem Zeigerinstrument an. Das Gerät wird senkrecht in eine Schalttafel eingebaut und ergänzt Regelkreise, in denen der Istwert direkt am Schaltschrank ablesbar sein soll. Ein typischer Einsatzfall ist die Anzeige von Raumtemperatur, Luftfeuchte oder Klappenstellung neben einem RAM-Regelgerät der Baureihe 400.
Drehspulinstrument mit Fehlergrenze Klasse 2,5
Im Gerät arbeitet ein spitzengelagertes Drehspulinstrument mit einer Fehlergrenze nach Klasse 2,5. Die Verdrahtung erfolgt über Flachstecker, die passenden Steckhülsen liegen bei. Bei den RAM-Regelgeräten der Baureihe 400 nutzt das Anzeigegerät meist dasselbe Messsignal wie die Regelung mit. Soll nur eine Anzeige erfolgen, versorgen Sie den Messfühler mit 10 V Gleichspannung, etwa über das Netzgerät Typ 245.002. Für die EC- und pH-Wert-Anzeige ist zusätzlich ein passender RAM-Sensor mit Messumformer erforderlich.
Aufbau und Einbau in den Tafelausschnitt
Das Gehäuse misst frontseitig 72 x 56 mm und erreicht vor der Schalttafel Schutzart IP 50. Das Zeigerwerk trägt an der Front einen Justierpunkt, über den sich die Ruhelage nachstellen lässt.
Sie stecken das Anzeigegerät auf den vorbereiteten Tafelausschnitt und schrauben es mit den beiden mitgelieferten Muttern fest. Prüfen Sie vor dem Einschalten der Spannung die Ruhelage des Zeigers und stellen Sie sie bei Bedarf an der Korrekturschraube nach.
Anschluss und technische Daten
Die Verdrahtung richtet sich nach dem Datenblatt des angeschlossenen Reglers beziehungsweise Messumformers. Verwenden Sie für den Anschluss ausschließlich die beigepackten Steckhülsen.
- Einbaulage: senkrecht
- Umgebungstemperatur: 0…+50 °C
- Schutzart: IP 50 vor der Schalttafel
- Gewicht: 70 g
- Fehlergrenzen: Klasse 2,5
- Frontabmessung: 72 x 56 mm
- Endausschlag je nach Ausführung: 3,4 V bis 10 V
- Innenwiderstand je nach Ausführung: 20 kΩ bis 100 kΩ
Zehn Ausführungen für unterschiedliche Messgrößen
Die Serie 240 deckt mit ihren Ausführungen ein breites Feld an Messgrößen ab: Temperatur, relative Feuchte, Enthalpie, Beleuchtungsstärke, Windgeschwindigkeit, Klappenstellung, EC-Wert und pH-Wert. Die Geräte unterscheiden sich dabei nur im Messbereich des jeweils angeschlossenen Fühlers oder Messumformers, Gehäuse und Montage bleiben gleich. Die genauen Bereiche der einzelnen Typen finden Sie in der Typenübersicht der technischen Daten.
Ausschreibungstext
RAM-Anzeigegerät Serie 240. Analoges Drehspulmessgerät für Schalttafeleinbau mit Frontabmessung 72 x 56 mm und Schutzart IP 50. Anzeigebereich je nach Ausführung für Temperatur, relative Feuchte, Enthalpie, Beleuchtungsstärke, Windgeschwindigkeit, Klappenstellung, EC-Wert oder pH-Wert.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Ausführungen</h3>
<table>

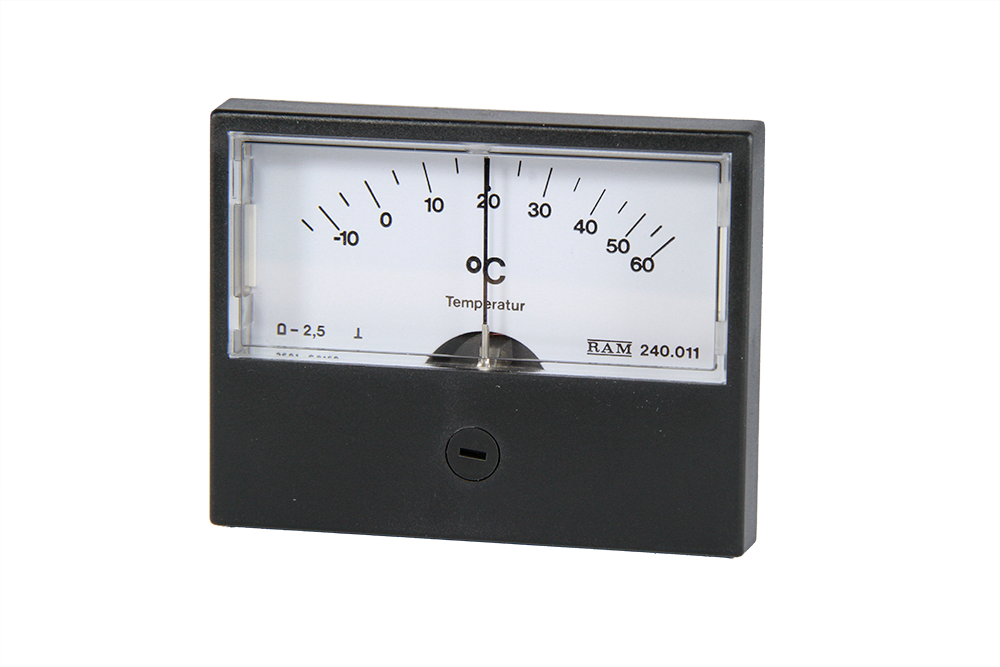

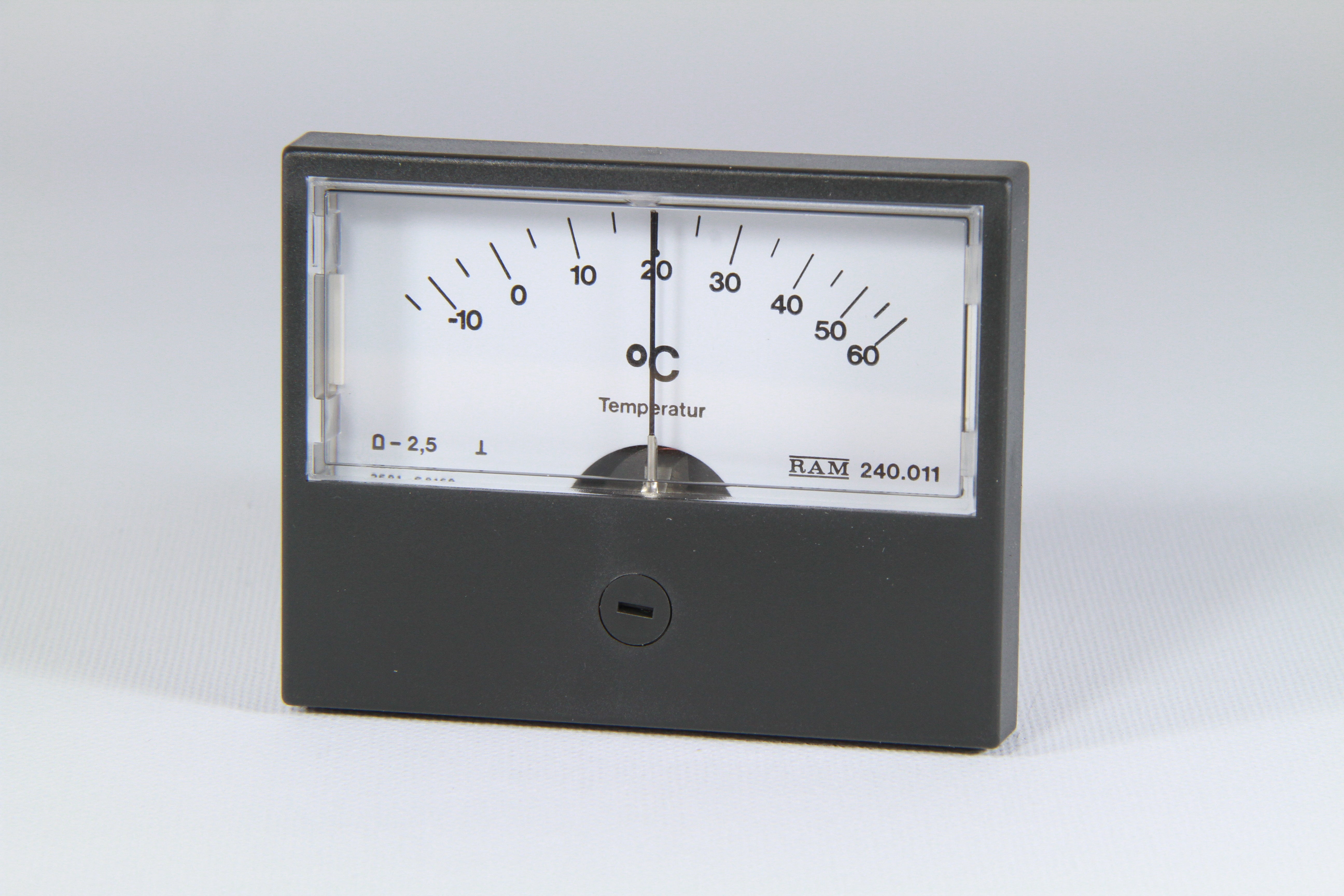

<tr><th scope="row">240.011</th><td>
<span class="st-v"><span class="st-k">Messgröße</span>Temperatur</span>
<span class="st-v"><span class="st-k">Messbereich</span>-15 … +60 °C</span>
</td></tr>
<tr><th scope="row">240.013</th><td>
<span class="st-v"><span class="st-k">Messgröße</span>Temperatur</span>
<span class="st-v"><span class="st-k">Messbereich</span>15 … 105 °C</span>
</td></tr>
<tr><th scope="row">240.021</th><td>
<span class="st-v"><span class="st-k">Messgröße</span>relative Feuchte</span>
<span class="st-v"><span class="st-k">Messbereich</span>0 … 100 %</span>
</td></tr>
<tr><th scope="row">240.036</th><td>
<span class="st-v"><span class="st-k">Messgröße</span>Enthalpie</span>
<span class="st-v"><span class="st-k">Messbereich</span>0 … 85 kJ/kg</span>
</td></tr>
<tr><th scope="row">240.044</th><td>
<span class="st-v"><span class="st-k">Messgröße</span>Beleuchtungsstärke</span>
<span class="st-v"><span class="st-k">Messbereich</span>0 … 10 klx</span>
</td></tr>

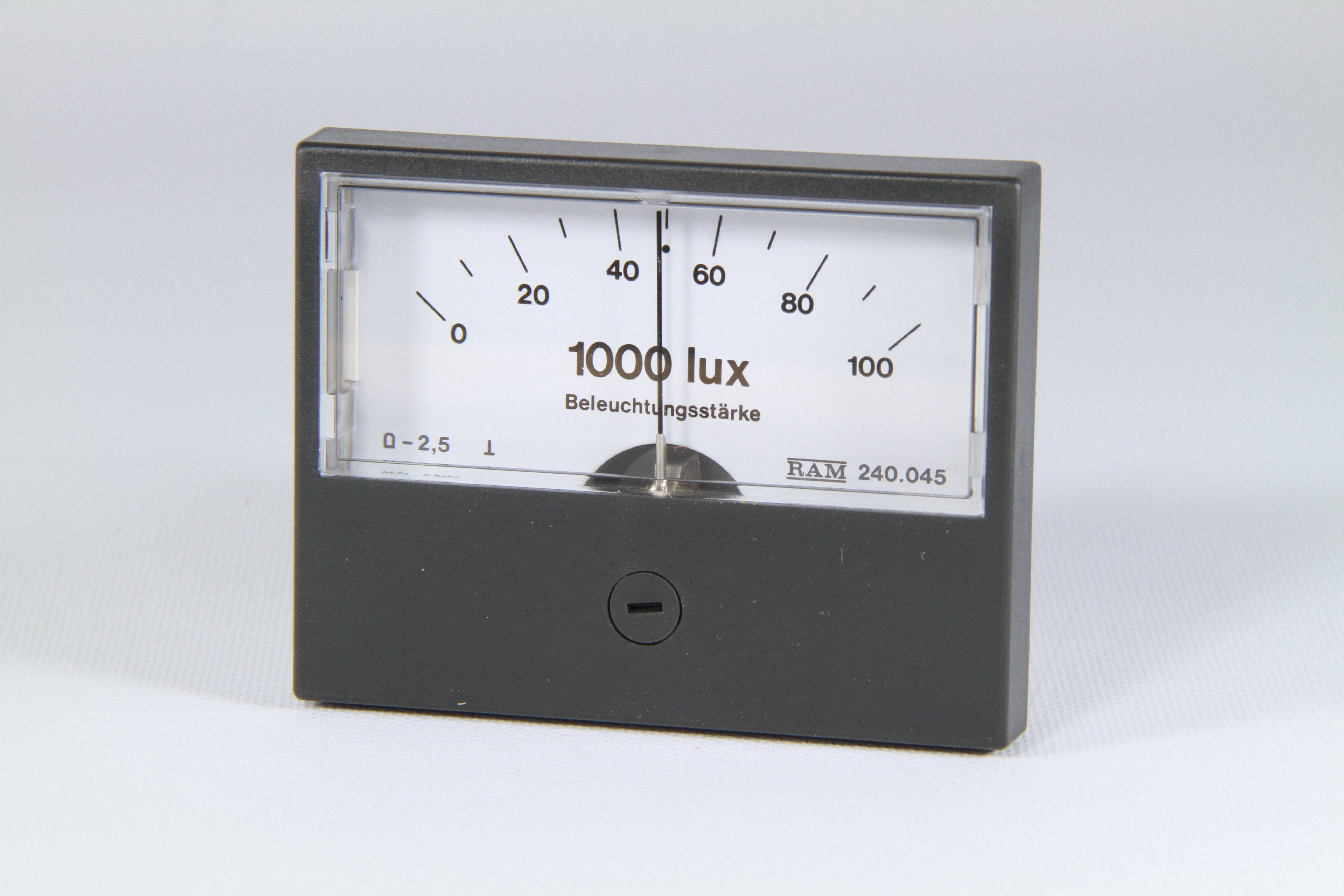

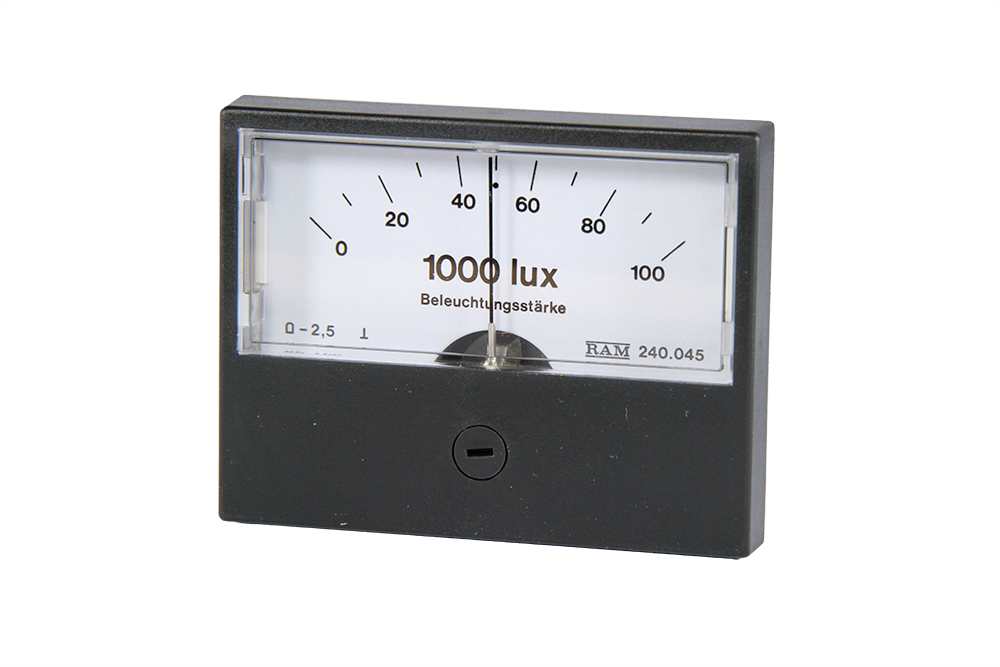

<tr><th scope="row">240.045</th><td>
<span class="st-v"><span class="st-k">Messgröße</span>Beleuchtungsstärke</span>
<span class="st-v"><span class="st-k">Messbereich</span>0 … 100 klx</span>
</td></tr>

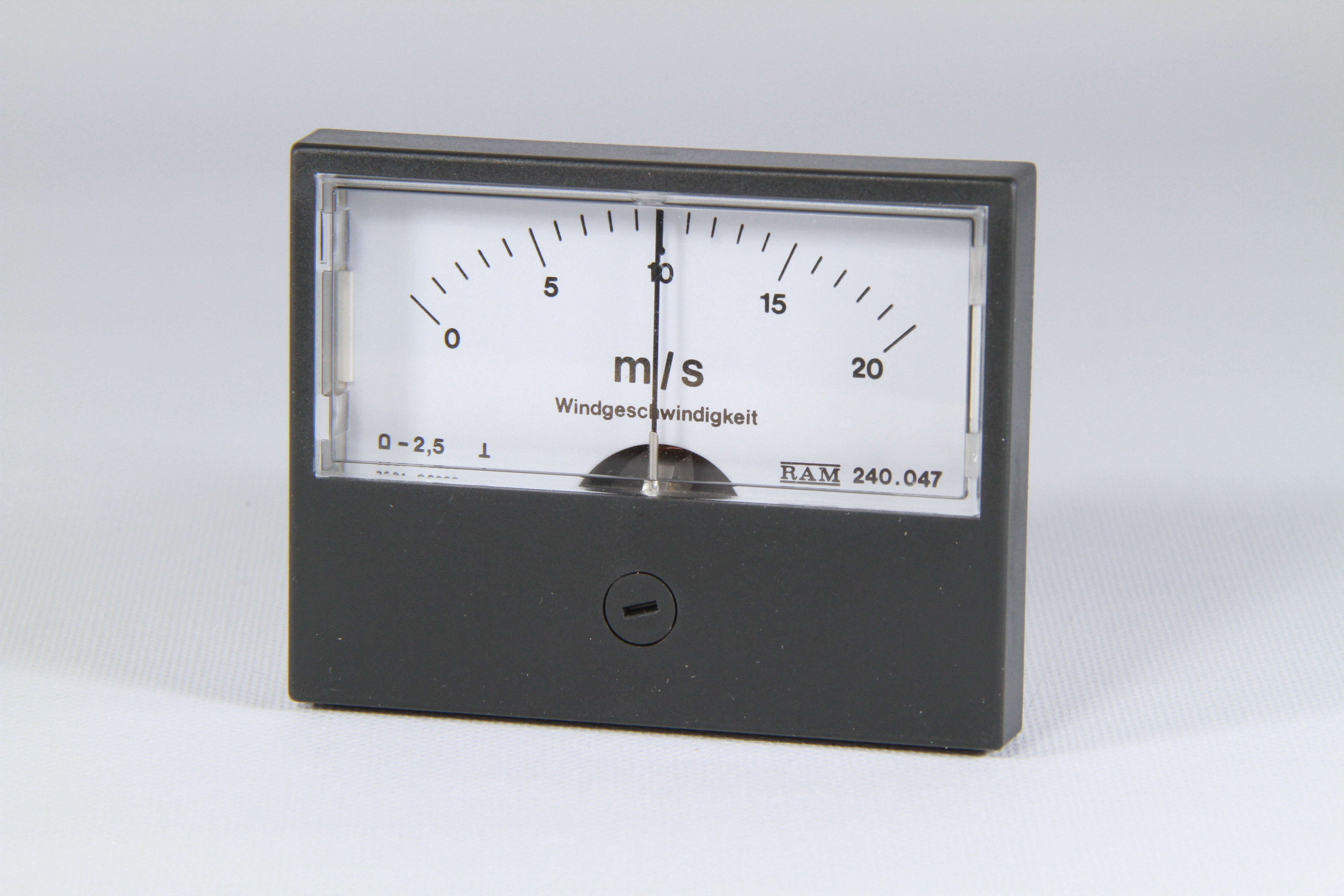

<tr><th scope="row">240.047</th><td>
<span class="st-v"><span class="st-k">Messgröße</span>Windgeschwindigkeit</span>
<span class="st-v"><span class="st-k">Messbereich</span>0 … 20 m/s</span>
</td></tr>
<tr><th scope="row">240.051</th><td>
<span class="st-v"><span class="st-k">Messgröße</span>Klappenstellung</span>
<span class="st-v"><span class="st-k">Messbereich</span>0 … 100 %</span>
</td></tr>

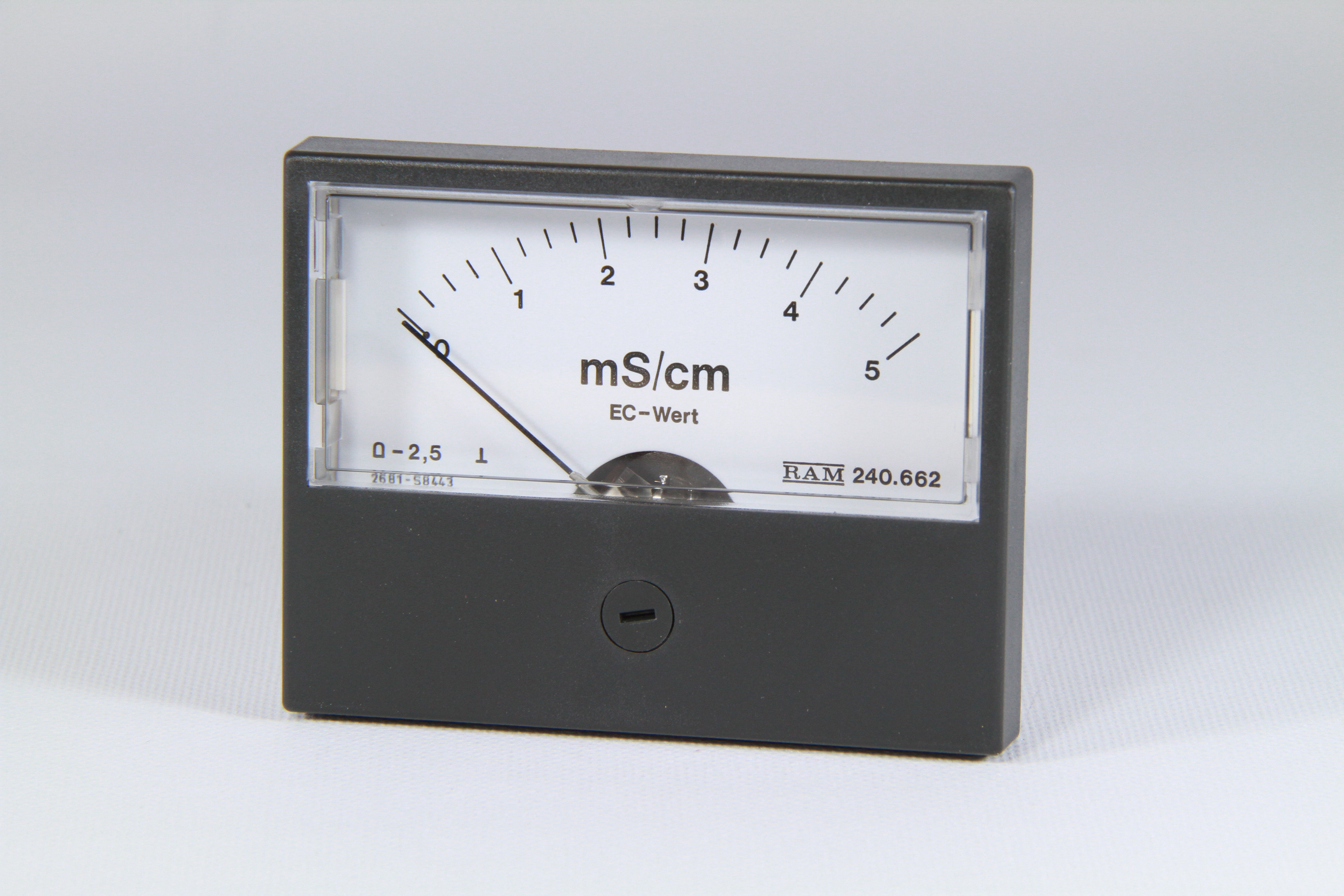

<tr><th scope="row">240.662</th><td>
<span class="st-v"><span class="st-k">Messgröße</span>EC-Wert</span>
<span class="st-v"><span class="st-k">Messbereich</span>0 … 5 mS/cm</span>
</td></tr>
<tr><th scope="row">240.564</th><td>
<span class="st-v"><span class="st-k">Messgröße</span>pH-Wert</span>
<span class="st-v"><span class="st-k">Messbereich</span>0 … 10 pH</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Einbaulage</th><td><span class="st-v">senkrecht</span></td></tr>
<tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">0 … +50 °C</span></td></tr>
<tr><th scope="row">Schutzart</th><td><span class="st-v">IP 50 vor der Schalttafel</span></td></tr>
<tr><th scope="row">Gewicht</th><td><span class="st-v">70 g</span></td></tr>
<tr><th scope="row">Fehlergrenzen</th><td><span class="st-v">Klasse 2,5</span></td></tr>
<tr><th scope="row">Endausschlag / Innenwiderstand</th><td>
<span class="st-v"><span class="st-k">Typ 240.011 … 240.047</span>±3,4 V– / 68 kΩ</span>
<span class="st-v"><span class="st-k">Typ 240.051</span>±5 V– / 100 kΩ</span>
<span class="st-v"><span class="st-k">Typ 240.564</span>+10 V– / 40 kΩ</span>
<span class="st-v"><span class="st-k">Typ 240.662</span>+5 V– / 20 kΩ</span>
</td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">RAM Analog-Anzeigegerät Serie 240</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.ram-group.com/Data/200/240_XXX.DAB.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>RAM GmbH Mess und Regeltechnik</li>
<li><strong>Adresse:</strong> Gewerbestraße 3, 82211 Herrsching</li>
