Hochpräzise
Analogsignale exakt erfasst
Vier Spannungs- (0–10 V) und vier Stromeingänge (0/4–20 mA) verarbeiten Messwerte zuverlässig und stellen sie für Automatisierung und Monitoring bereit.

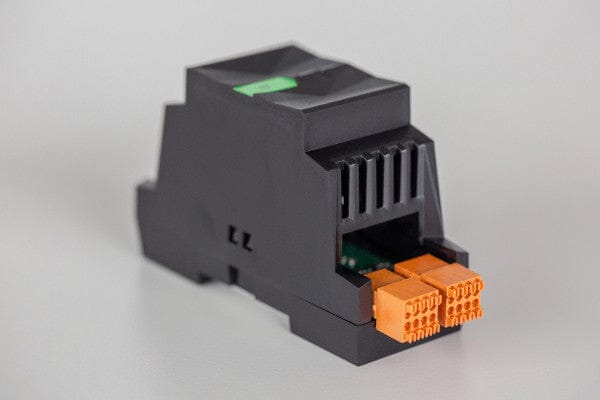

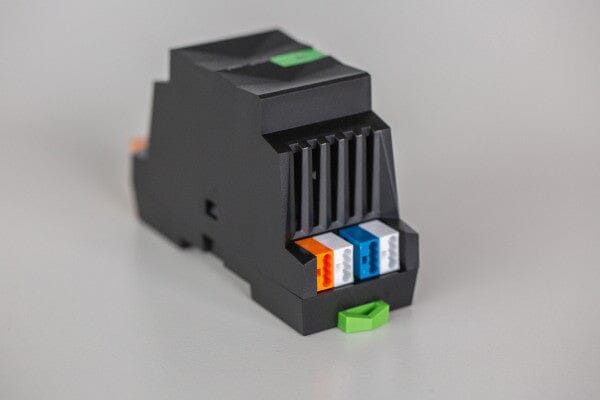

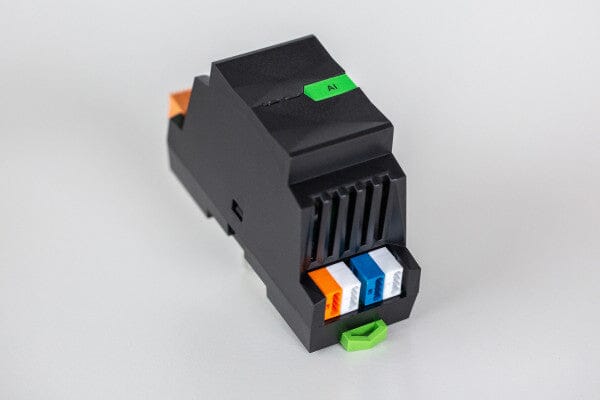

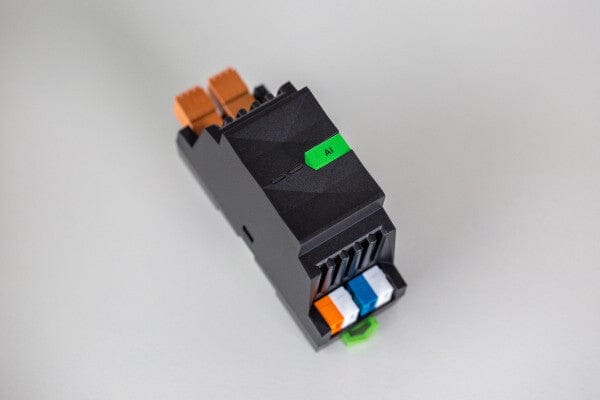

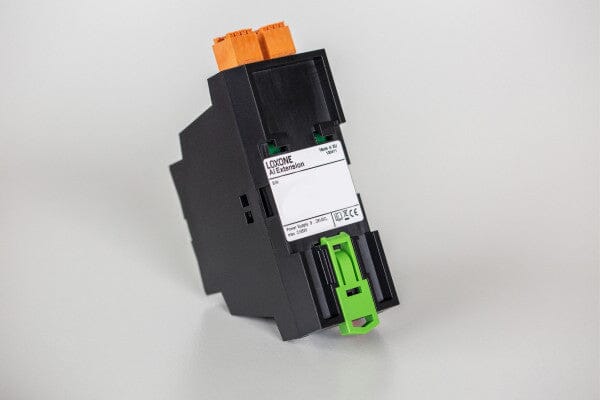

Loxone AI Extension
Regulärer Preis
241,83 €
Angebotspreis
241,83 €
Regulärer Preis
Stückpreis
pro
Steuern inklusive.
Versand wird an der Kasse berechnet.
- 8 Analogeingänge
- 0–10 V & 4–20 mA
- Industrietauglich
ErhältlichLieferzeit 2 bis 4 Werktage
Die Abholverfügbarkeit konnte nicht geladen werden
Zahlungsmethoden
Derzeit nicht vorrätig
Wir benachrichtigen Sie gern per E-Mail, sobald der Artikel wieder lieferbar ist.
Wir nutzen Ihre E-Mail-Adresse nur für diese Benachrichtigung. Mehr dazu in unserer Datenschutzerklärung.
Technische Daten
Technische Daten
Elektrische Spezifikationen
| Versorgungsspannung | 9 … 28 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,10 W |
| Verlustleistung bei max. Last | 0,58 W |
Eingänge
| Analog (1-4) | Für DC-Spannungssignale (differenziell) Bereich: -25 … 0 … 25 V Auflösung: 0,02 V Ri: 2,3 MOhm Bei Verwendung als DigitaleingängeLogik 0: 0 … 0,5 V Undefiniert: 0,6 … 1,5 V Logik 1: 1,6 … 28 V |
|---|---|
| Analog (5-8) | Für DC-Stromsignale (passiv) Bereich: -30 … 0 … 30 mA Auflösung: 0,05 mA Ri: 105 Ohm |
Schnittstellen
| Loxone Link | Verbindung mit Miniserver |
|---|
Umgebungsbedingungen
| Temperatur | -40 … 70 °C / -40 … 158 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |

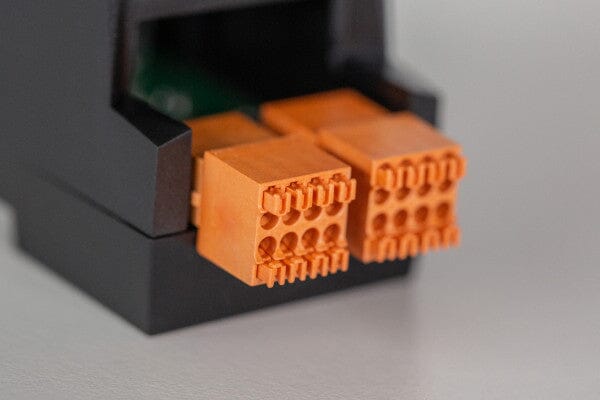

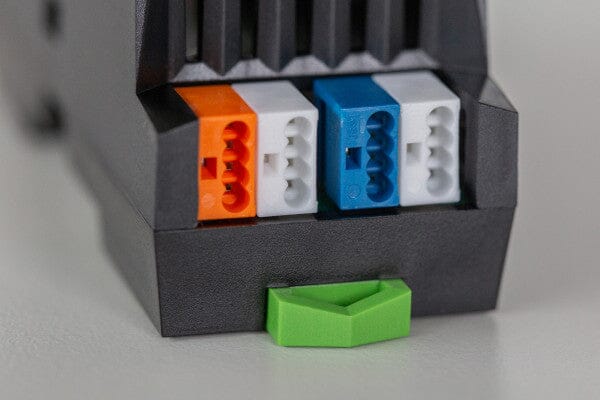

Anschlussklemmen
| Klemmentyp | 24 VDC & Loxone LinkDG220B |
|---|---|
| Leiterquerschnitt | 24 VDC & Loxone Link0,25 … 0,8 mm² / AWG 23 … 18 Eingänge0,14 … 0,5 mm² / AWG 26 … 20 |
| Abisolierlänge | 24 VDC & Loxone Link5 mm / 0,2" Eingänge7 mm / 0,28" |
| Temperaturbeständigkeit | 24 VDC & Loxone Link-40 … 105 °C / -40 … 221 °F Eingänge-40 … 70 °C / -40 … 158 °F |
Anschlussplan
| Anschlussplan |  |
|---|
Produkteigenschaften
| Montageart | Hutschiene nach EN 50022, 35 mm |
|---|---|
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 57 g |
|---|---|
| Bruttogewicht | 92 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24" (L x B x H) 2 Teilungseinheiten |

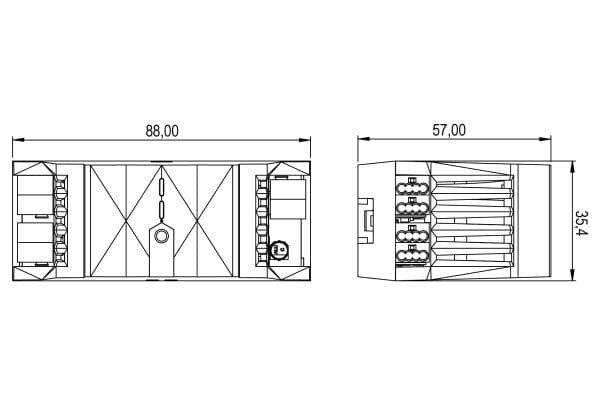

| Produktmaßzeichnung |  |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44" (L x B x H) |
Lieferumfang
Lieferumfang
Downloads
Downloads
Herstellerinformationen
Herstellerinformationen
Industrieerprobt
Für anspruchsvolle Projekte
Ob Druck, Füllstand, Temperatur oder Feuchte – die AI Extension bindet unterschiedlichste Sensoren in Industrie, Gewerbe und Smart Home ein.
Acht Analogeingänge für Spannung und Strom
Die AI Extension erfasst Signale von Analogsensoren und gibt sie an den Miniserver weiter. Vier Eingänge nehmen DC-Spannungssignale auf und arbeiten differenziell, vier weitere DC-Stromsignale. Loxone hat das Modul für Industrieprojekte ausgelegt. Angebunden wird es über Loxone Link, es belegt 2 Teilungseinheiten und wird mit 9 bis 28 VDC versorgt.
Eingänge im Detail
- Eingänge 1 bis 4 für DC-Spannung, differenziell, Bereich -25 bis 25 V
- Auflösung 0,02 V, Eingangswiderstand 2,3 MOhm
- dieselben Eingänge digital nutzbar, Logik 1 ab 1,6 V bis 28 V
- Eingänge 5 bis 8 für DC-Strom, passiv, Bereich -30 bis 30 mA
- Auflösung 0,05 mA, Eingangswiderstand 105 Ohm
- Loxone Link zur Verbindung mit dem Miniserver
- Leistungsaufnahme typisch 0,10 W
- Umgebungstemperatur -40 bis 70 °C, Schutzart IP20
Ausschreibungstext
Analogeingangsmodul für die Gebäudeautomation, Loxone AI Extension, Artikelnummer 100471. Montage auf Hutschiene nach EN 50022, 2 Teilungseinheiten, Abmessungen 88 x 35,4 x 57 mm, Schutzart IP20. Versorgungsspannung 9 bis 28 VDC. Vier differenzielle Spannungseingänge von -25 bis 25 V mit 0,02 V Auflösung und vier passive Stromeingänge von -30 bis 30 mA mit 0,05 mA Auflösung. Anbindung an den Miniserver über Loxone Link.
