Loxone RS485 Extension – Mehr Power für dein Smart Home!

Die Loxone RS485 Extension ist dein Schlüssel, um dein Loxone Smart Home oder Gewerbeprojekt zu erweitern. Mit dieser Erweiterung kannst du verschiedene Geräte, wie Klimaanlagen, Lüftungsanlagen oder Fingerprint-Systeme, direkt ansteuern. Dank der RS485-Schnittstelle hast du eine leistungsfähige Verbindung für komplexe Steuerungen, die reibungslos mit deinem Miniserver zusammenarbeitet. Sie ist übrigens ETL-gelistet und UL-zertifiziert – also voll auf Sicherheit und Qualität geprüft!

Warum brauchst du die RS485 Extension?

Die RS485-Schnittstelle ist eine bewährte Lösung, um Daten zuverlässig zu übertragen. Besonders, wenn du Geräte nutzen willst, die mehr Steuerung und Kontrolle erfordern, ist die RS485 Extension ideal. Perfekt also, wenn du Klimaanlagen, Lüftungen oder andere smarte Geräte in dein Loxone System einbinden möchtest!

Vorteile der Loxone RS485 Extension auf einen Blick:

Einfache Steuerung von Geräten mit RS485-Schnittstelle

Ideal für Klimaanlagen, Lüftungsanlagen und Sicherheitssysteme

Flexibel einsetzbar in Wohn- und Gewerbeprojekten

Qualität und Sicherheit durch ETL- und UL-Zertifizierungen

So richtest du die Loxone RS485 Extension ein

Verkabelung

Um die RS485 Extension richtig anzuschließen, verbinde einfach die Spannungsversorgung, die Link-Datenleitungen zum Miniserver und die RS485-Leitungen. Falls dein Gerät eine GND-Klemme hat, verbinde den GND-Anschluss ebenfalls. Die Geräte werden linienförmig verdrahtet – das bedeutet, dass das letzte RS485-Gerät in der Reihe mit einem 120-Ohm-Abschlusswiderstand terminiert wird. So sorgst du für eine stabile und zuverlässige Kommunikation!

Baudrate und Kabellänge

Je länger dein RS485-Bus ist, desto niedriger sollte die Baudrate sein. Bei einer kurzen Kabellänge kannst du also eine höhere Datenübertragungsgeschwindigkeit erreichen – optimal für Projekte, die Flexibilität und Geschwindigkeit verlangen!

Inbetriebnahme

Nach dem Einschalten der Spannungsversorgung sollte die Status-LED der RS485 Extension nach kurzer Zeit orange blinken – ein Zeichen dafür, dass die Verbindung zum Miniserver steht und alles reibungslos läuft.

Praktische Vorlagen und Einbindung von Geräten

Die Loxone Library bietet dir Vorlagen, die dir die Einbindung verschiedener Geräte mit RS485-Schnittstelle erleichtern. Wenn du ein Gerät ohne Vorlage nutzen willst, findest du in den Loxone Anleitungen viele Tipps zur Kommunikation mit RS232/485.

FAQs

zur Loxone RS485 Extension

Welche Geräte kann ich mit der Loxone RS485 Extension steuern?
Mit der RS485 Extension kannst du Klimaanlagen, Lüftungen, Fingerprint-Systeme und viele weitere Geräte mit einer RS485-Schnittstelle in dein Loxone System integrieren.
Brauche ich ein spezielles Kabel für die Verkabelung?
Ein Twisted-Pair-Kabel wie Cat 5/6/7 ist ideal, aber du kannst auch andere geeignete Kabel verwenden.
Wie stelle ich sicher, dass die Verkabelung richtig funktioniert?
Schließe die Geräte in linienförmiger Reihenfolge an und terminiert das letzte Gerät mit einem 120-Ohm-Abschlusswiderstand, um die beste Verbindung zu garantieren.
Unterstützt die Extension Software-Flusssteuerung?
Nein, die Loxone RS232 Extension unterstützt keine Software-Flusssteuerung.
Kann ich die Baudrate anpassen?
Ja, die Baudrate ist flexibel anpassbar. Beachte jedoch, dass bei längeren Kabeln eine niedrigere Baudrate nötig ist, um eine stabile Verbindung zu sichern.

Technische Details

<h3>Electrical Data</h3>
<table border="1">
<tbody>
<tr>
<td>Power supply</td>
<td>9 ... 28VDC</td>
</tr>
<tr>
<td>Power consumption</td>
<td>typ. 0.18W</td>
</tr>
<tr>
<td>Interfaces</td>
<td>RS485:<br />for integration of max. 32 devices<br />max. 1200m wire length<br />adjustable baud rate &amp; parity<br />Only 8 data bits are supported.<br />Loxone Link:<br />connection with Miniserver</td>
</tr>
<tr>
<td>Power loss at max. load</td>
<td>0.60W</td>
</tr>
<tr>
<td>Ambient temperature</td>
<td>-40 ... 70&deg;C / -40 ... 158&deg;F</td>
</tr>
<tr>
<td>Humidity</td>
<td>max. 95% r.H. (non condensing)</td>
</tr>
</tbody>
</table>
<h3>Connections</h3>
<table border="1">
<tbody>
<tr>
<td>RS232 interface</td>
<td>Power Supply &amp; Loxone Link</td>
</tr>
<tr>
<td>Wire cross-section</td>
<td>0.14 ... 0.5mm&sup2; / AWG26 ... 20</td>
<td>0.25 &hellip; 0.8mm&sup2; / AWG23 &hellip; 18</td>
</tr>
<tr>
<td>Stripping length</td>
<td>7mm / 0.28"</td>
<td>5mm / 0.2"</td>
</tr>
<tr>
<td>Temperature resistance</td>
<td>-40 ... 70 &deg;C / -40 ... 158&deg;F</td>
<td>-40 &hellip; 105&deg;C / -40 &hellip; 221&deg;F</td>
</tr>
</tbody>
</table>

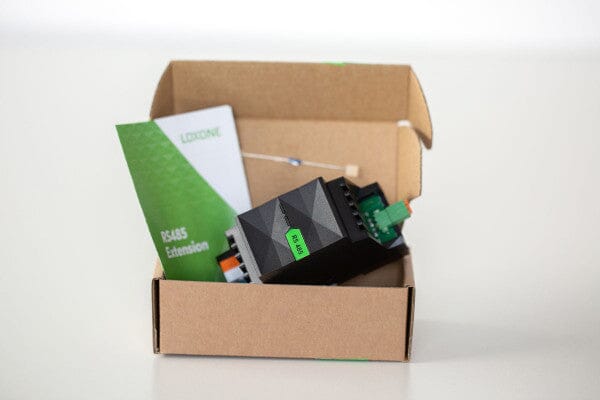

Lieferumfang

<ul>
<li>1 x RS485 Extension</li>
<li>1 x Anschlussplan und Kurzanleitung</li>

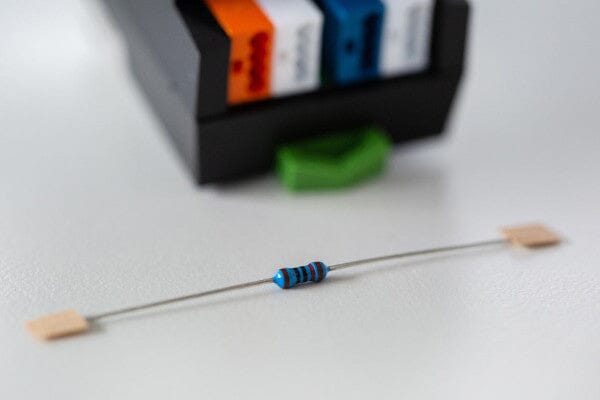

<li>1 x 120 Ohm Abschlusswiderstand</li>
</ul>
