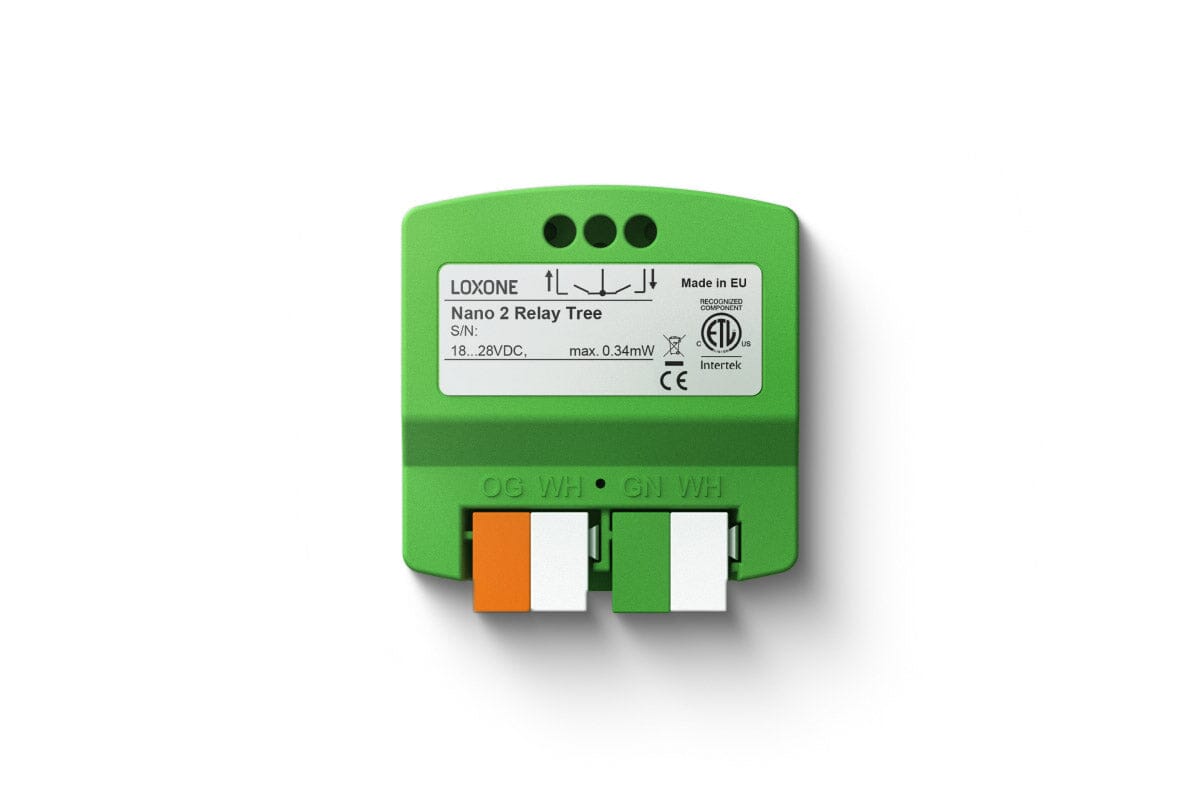

Loxone Nano 2 Relay Tree
Das Loxone Nano 2 Relay Tree ist ein kompaktes Unterputzmodul mit zwei leistungsstarken Relaisausgängen – perfekt für die Integration von Beschattung, Beleuchtung, Lüftern und vielen weiteren Anwendungen. Dank intelligenter Stromflusserkennung und vollautomatischer Endlagenerkennung ist eine präzise und zuverlässige Steuerung garantiert.
Features des Loxone Nano 2 Relay Tree
- 2 Relaisausgänge für vielseitige Einsatzmöglichkeiten
- Integrierte Stromflusserkennung
- Vollautomatische Endlagenerkennung
- Geeignet für Beschattung, Beleuchtung, Lüfter und vieles mehr
Perfekt für jede Art von Beschattung
Ob elektrische Rollläden, Jalousien, Vorhänge oder Markisen – mit dem Nano 2 Relay Tree steuern Sie Beschattungssysteme präzise und komfortabel. Die automatische Erkennung der Endlagen sorgt für eine unkomplizierte Inbetriebnahme und langfristige Betriebssicherheit.
Kompakt und unauffällig
Das Modul passt in jede gängige Unterputzdose und verschwindet unsichtbar hinter Schaltern oder Tastern. So integrieren Sie smarte Steuerungsmöglichkeiten ohne zusätzliche sichtbare Geräte.
Vielseitig einsetzbar
Neben Beschattungslösungen eignet sich das Nano 2 Relay Tree auch für Beleuchtung, Lüfter oder andere Verbraucher – ideal für den flexiblen Einsatz in Smart Homes, Büros, Hotels und vielen weiteren Projekten.
<style>
.st-loxone-specs .st-specs-table {
width: 100%;
border-collapse: collapse;
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-loxone-specs .st-specs-table tr {
transition: background-color 0.2s ease;
}
.st-loxone-specs .st-specs-table tr:nth-child(odd) {
background-color: #f9f9f9;
}
.st-loxone-specs .st-specs-table tr:nth-child(even) {
background-color: #ffffff;
}
.st-loxone-specs .st-specs-table tr:hover {
background-color: #00baf2;
}
.st-loxone-specs .st-specs-table tr:hover td {
color: #ffffff;
}
.st-loxone-specs .st-specs-table td {
padding: 12px 16px;
border: 1px solid #e5e5e5;
transition: color 0.2s ease;
}
.st-loxone-specs .st-specs-table td:first-child {
font-weight: 600;
color: #333333;
width: 40%;
}
.st-loxone-specs .st-specs-table td:last-child {
color: #666666;
width: 60%;
}
.st-loxone-specs .st-specs-table tr.category-header td {
background-color: #00baf2;
color: #ffffff;
font-weight: 700;
font-size: 15px;
}
.st-loxone-specs .st-specs-table tr.category-header:hover td {
background-color: #0095c2;
}
.st-loxone-specs h3 {
color: #00baf2;
font-size: 16px;
font-weight: 700;
margin: 25px 0 10px 0;
padding-bottom: 5px;
border-bottom: 2px solid #00baf2;
}
.st-loxone-specs h3:first-child {
margin-top: 0;
}
.st-loxone-specs .st-specs-table .st-spec-image {
max-width: 100%;
height: auto;
display: block;
}
</style>
<div class="st-loxone-specs">
<h3>Elektrische Spezifikationen</h3>
<table class="st-specs-table">
<tr>
<td>Versorgungsspannung</td>
<td>18 … 28 VDC</td>
</tr>
<tr>
<td>Leistungsaufnahme</td>
<td>typ. 0,1 W, max. 0,34 W</td>
</tr>
<tr>
<td>Verlustleistung bei max. Last</td>
<td>2,2 W</td>
</tr>
<tr>
<td>Mindestlast für Endlagenerkennung</td>
<td>100mA</td>
</tr>
<tr>
<td>Max. Einschaltstrom</td>
<td>15 A</td>
</tr>
<tr>
<td>Ausgänge</td>
<td>2 digitale Ausgänge (Relais), potentialfrei, mit einem<br>gemeinsamen Kontakt<br>max. 250VAC 10A at cosᵠ=1<br>oder<br>max. 30VDC 10A<br>Gesamtlast max. 12A</td>
</tr>
<tr>
<td>Einstellbereich Stromflusserkennung</td>
<td>100 … 5000mA</td>
</tr>
<tr>
<td>Temperatur</td>
<td>-40 … 55°C / -40 … 131°F</td>
</tr>
</table>
<h3>Umgebungsbedingungen</h3>
<table class="st-specs-table">
<tr>
<td>Luftfeuchtigkeit</td>
<td>max. 95% r.H. (nicht kondensierend)</td>
</tr>
</table>
<h3>Anschlüsse</h3>
<table class="st-specs-table">
<tr>
<td>Leiterquerschnitt</td>
<td>Anschlussleitungen: 1,5mm² / AWG18Spannungsversorgung & Loxone Tree: 0,25 … 0,8mm² / AWG23 … 18</td>
</tr>
<tr>
<td>Abisolierlänge</td>
<td>Anschlussleitungen: 5mm / 0,2"Spannungsversorgung & Loxone Tree: 5mm / 0,2"</td>
</tr>
<tr>
<td>Temperaturbeständigkeit</td>
<td>Anschlussleitungen: min. 80°C / 176°F für IEC, min. 75°C / 167°F für ULSpannungsversorgung & Loxone Tree: -40 … 105°C / -40 … 221°F</td>
</tr>
<tr>
<td>Länge</td>
<td>Anschlussleitungen: 150mm / 5,91"Spannungsversorgung & Loxone Tree: -</td>
</tr>
</table>
<h3>Anschlussplan</h3>
<table class="st-specs-table">
<tr>
<td>Anschlussplan</td>
<td><img src="https://pim.loxone.com//01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/Nano/100395%20-%20Nano%202%20Relay%20Tree.png" alt="Drawing or Certification" class="st-spec-image" style="max-width: 100%; height: auto;"></td>
</tr>
</table>
<h3>Produkteigenschaften</h3>
<table class="st-specs-table">
<tr>
<td>Farbe</td>
<td>Grün: RAL 6018</td>
</tr>
<tr>
<td>Glanzgrad</td>
<td>Matt</td>
</tr>
</table>
<h3>Gewicht & Abmessungen</h3>
<table class="st-specs-table">
<tr>
<td>Nettogewicht</td>
<td>37g</td>
</tr>
<tr>
<td>Bruttogewicht</td>
<td>59g</td>
</tr>
<tr>
<td>Produktmaße</td>
<td>39,45x38,95x20,20mm / 1,55x1,53x0,80” (LxBxH)</td>
</tr>
<tr>
<td>Produktmaßzeichnung</td>
<td><img src="https://pim.loxone.com//01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/100395%20-%20Nano%202%20Relay%20Tree.png" alt="Drawing or Certification" class="st-spec-image" style="max-width: 100%; height: auto;"></td>
</tr>
<tr>
<td>Packmaß</td>
<td>84x80x47mm / 3,31x3,15x1,85” (LxBxH)</td>
</tr>
</table>
<h3>Zertifizierungen & Standards</h3>
<table class="st-specs-table">
<tr>
<td>Schutzklasse</td>
<td>IP20</td>
</tr>
</table>
</div>
<style>
.st-lieferumfang {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
list-style: none;
padding: 0;
margin: 0;
}
.st-lieferumfang li {
padding: 10px 0;
border-bottom: 1px solid #e5e5e5;
display: flex;
align-items: center;
}
.st-lieferumfang li:last-child {
border-bottom: none;
}
.st-lieferumfang .st-menge {
font-weight: 700;
color: #00baf2;
min-width: 50px;
margin-right: 15px;
}
.st-lieferumfang .st-artikel {
color: #333333;
}
</style>
<ul class="st-lieferumfang">
<li><span class="st-menge">1x</span><span class="st-artikel">Nano 2 Relay Tree</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
<style>
.st-download-links {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-download-links > div {
margin-bottom: 15px;
padding-bottom: 12px;
border-bottom: 1px solid #e5e5e5;
}
.st-download-links > div:last-child {
border-bottom: none;
margin-bottom: 0;
}
.st-download-links a {
color: #00baf2;
text-decoration: none;
transition: color 0.2s ease;
}
.st-download-links a:hover {
color: #0095c2;
text-decoration: underline;
}
.st-download-links a strong {
font-weight: 600;
}
.st-download-links > div > div:nth-child(2) {
color: #666666;
font-size: 13px;
margin-top: 4px;
}
</style>
<div class="st-download-links">
<div>
<div>
<div><a title="Relay Datasheet" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Shading/100395%20-%20Nano%202%20Relay%20Tree/Specification/100395%20-%20Relay%20Datasheet.pdf?v=1769372568703" target="_blank" rel="noopener noreferrer"><strong>Relay Datasheet</strong></a></div>
<div>PDF | Relay Datasheet</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Folder" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Shading/100395%20-%20Nano%202%20Relay%20Tree/Specification/100395%20-%20Folder.pdf?v=1769372568703" target="_blank" rel="noopener noreferrer"><strong>Folder</strong></a></div>
<div>PDF | Folder</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="CB Test Certificate" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Shading/100395%20-%20Nano%202%20Relay%20Tree/Specification/100395%20-%20CB%20Certificate.pdf?v=1769372568703" target="_blank" rel="noopener noreferrer"><strong>CB Test Certificate</strong></a></div>
<div>PDF | CB Test Certificate</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="ETL Certificate" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Shading/100395%20-%20Nano%202%20Relay%20Tree/Specification/TM_2235265KAU-002_20KFK2409-01_DP.pdf?v=1769372568703" target="_blank" rel="noopener noreferrer"><strong>ETL Certificate</strong></a></div>
<div>PDF | ETL Certificate</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Declaration of Conformity" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Shading/100395%20-%20Nano%202%20Relay%20Tree/Specification/100395%20-%20CEEU.pdf?v=1769372568703" target="_blank" rel="noopener noreferrer"><strong>Declaration of Conformity</strong></a></div>
<div>PDF | Declaration of Conformity</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Declaration of Conformity CZ" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Shading/100395%20-%20Nano%202%20Relay%20Tree/Specification/100395%20-%20CECZ.pdf?v=1769372568703" target="_blank" rel="noopener noreferrer"><strong>Declaration of Conformity CZ</strong></a></div>
<div>PDF | Declaration of Conformity CZ</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Declaration of Conformity PL" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Shading/100395%20-%20Nano%202%20Relay%20Tree/Specification/100395%20-%20CEPL.pdf?v=1769372568703" target="_blank" rel="noopener noreferrer"><strong>Declaration of Conformity PL</strong></a></div>
<div>PDF | Declaration of Conformity PL</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Documentation" href="https://www.loxone.com/dede/kb/nano-2-relay-tree/" target="_blank" rel="noopener noreferrer"><strong>Documentation</strong></a></div>
<div>Dokumentation | Documentation</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Datasheet" href="https://pim.loxone.com/datasheet/100395-nano-2-relay-tree" target="_blank" rel="noopener noreferrer"><strong>Datasheet</strong></a></div>
<div>PDF | Datasheet</div>
<div> </div>
</div>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>Loxone Eleectronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag Österreich</li>
<li><strong>E-Mail: </strong><a href="mailto:office@loxone.com">office@loxone.com</a></li>
</ul>
