Beschreibung
RAM Schattierungssteuergerät 490.145 mit Nachtschließfunktion
Das Schattierungssteuergerät 490.145 steuert Gewächshaus-Schattierungen nach der Beleuchtungsstärke des Sonnenlichts. Es vergleicht die von einem Lichtfühler gemessene Helligkeit mit einem einstellbaren Sollwert und gibt den Schaltbefehl zum Öffnen oder Schließen der Schattierwinde. Zusätzlich schließt es die Schattierung nachts bei Unterschreiten eines wählbaren Schaltpunkts zur Wärmedämmung des Schirms.
Funktionsprinzip der Schattierregelung
Der Sollwert für die Beleuchtungsstärke lässt sich von 0 bis 100 klx einstellen, eine Schaltdifferenz von 0 bis 10 klx legt den Abstand zwischen den Schaltpunkten für Auf und Zu fest und verringert bei wechselnder Bewölkung die Schalthäufigkeit. Auf- und Zu-Befehl lassen sich getrennt um 2 bis 16 Minuten verzögern. Der Schaltpunkt der Nachtschließfunktion ist von 5 bis 500 Lux einstellbar, ab Werk auf 50 Lux voreingestellt, und über einen externen Schalter im Sommer abschaltbar. Als Ausgang dient ein potentialfreier Umschalter, über den die Wendeschützsteuerung des Antriebsmotors angesteuert wird.
Aufbau und Montage am Schaltschrank oder in der Schaltfront

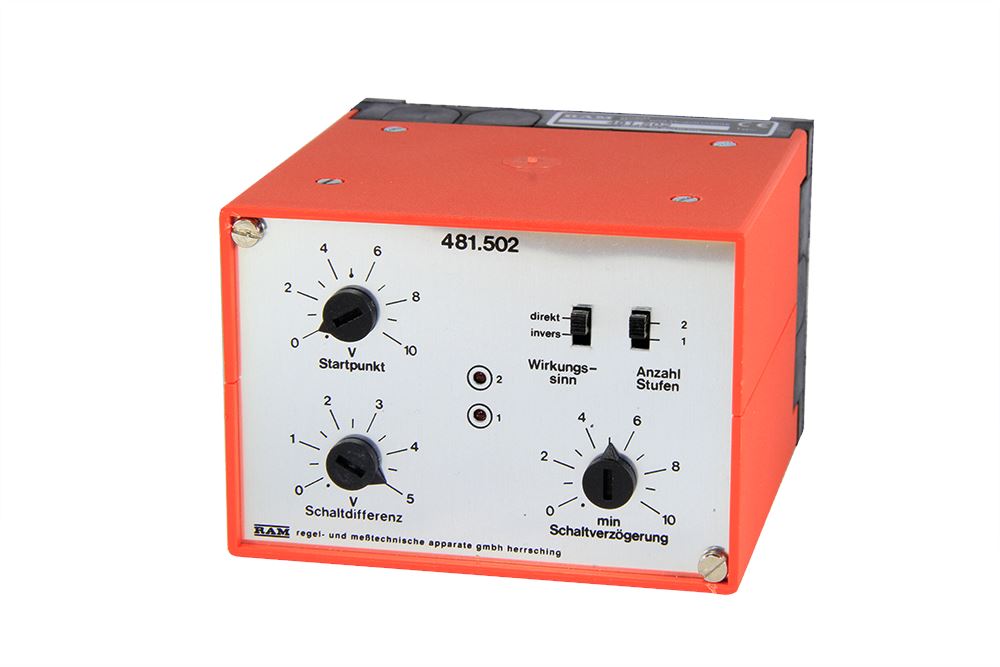

Das Gerät steckt in einem Kunststoffgehäuse mit 70 x 100 x 105 mm. An der Gerätefront befinden sich die Einstellknöpfe für Sollwert, Schaltdifferenz sowie Auf- und Zu-Verzögerung, dazu zwei LEDs zur Anzeige des Schaltbefehls. Der Schaltpunkt der Nachtschließfunktion liegt im Geräteinneren und ist nur bei abgezogenem Gerät zugänglich.
Montieren Sie das Gerät durch Aufschnappen auf eine 35-mm-Tragschiene oder durch Schraubbefestigung an der Wand. Für den Einbau in eine Schaltschrankfront benötigen Sie das Montagezubehör Typ 999.401.
Anschluss von Lichtfühler, Fernversteller und Anzeigegerät
Das Steuergerät wird an 230 V~ angeschlossen und benötigt einen Lichtfühler wie den Typ 267.145. Zusätzlich lassen sich ein Sollwertfernversteller Typ 230.045 und ein Anzeigegerät Typ 240.045 anschließen. Bei Anschluss eines Fernverstellers stellen Sie den Sollwert am Steuergerät auf die Marke bei 50 klx.
- Netzanschluss 230 V ±10 %, 50/60 Hz, ca. 3 VA
- Sollwertbereich 0...100 klx Beleuchtungsstärke
- Schaltdifferenz 0...10 klx
- Zu- und Auf-Verzögerung je 2...16 min
- Schaltpunkt Nachtschließfunktion 5...500 lx
- Ausgang potentialfreier Umschalter, 250 V/5 A, 500 VA induktiv
- Umgebungstemperatur 0...60 °C
- Schutzart IP 40, schutzisoliert
Abgrenzung zum Schattierungssteuergerät 490.345
Das 490.145 schaltet mit einfachem Auf- und Zu-Befehl bei getrennt einstellbarer Verzögerung. Wird zusätzlich ein Lüftungsspalt am Tage und ein zeitverzögertes, schrittweises Öffnen am Morgen benötigt, ist das Schattierungssteuergerät 490.345 die richtige Wahl, das die Schirmstellung aus Schaltimpulsen und Motorlaufzeit errechnet.
Ausschreibungstext
RAM-Schattierungssteuergerät Typ 490.145. Elektronisches Gerät zur Steuerung von Gewächshaus-Schattierungen mit Nachtschließfunktion, getrennt einstellbarer Auf- und Zu-Verzögerung, LED-Anzeige und Anschluss für Sollwertfernversteller und Istwertanzeiger. Kunststoff-Steckgehäuse 70 x 100 x 105 mm für Wandaufbau oder Fronteinbau, Sollwertbereich 0...100 klx, Netzanschluss 230 V~, Schutzart IP 40.
