Beschreibung
RAM Luftqualitätsfühler
In Verbindung mit dem RAM-Luftqualitätsregler oder RAM-Klimacomputer zur bedarfsabhängigen Regelung der Außenluftmenge in Lüftungs- und Klimaanlagen, insbesondere in Kinos, Restaurants, Versammlungsräumen usw.
Features des RAM Luftqualitätsfühler:
- Gassensor mit Messumformer
- 0...100Lq
Beschreibung

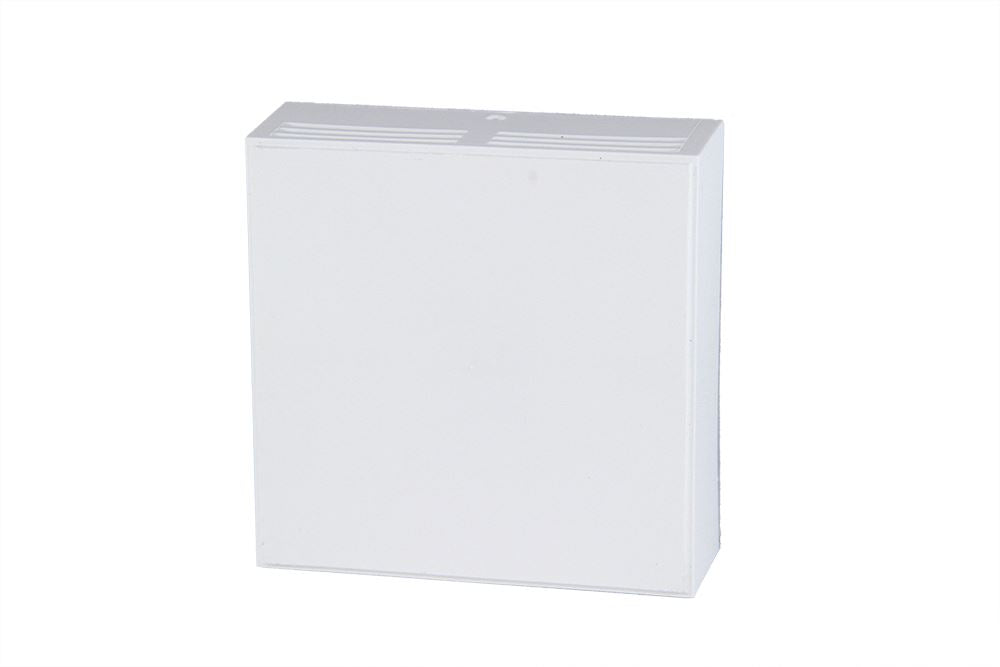

Der Luftqualitätsfühler besitzt ein weißes Kunststoffgehäuse für Wandaufbau in trockenen Räumen. Der Stecksockel des zweiteiligen Gehäuses enthält die Anschlussklemmen und wird separat montiert und verdrahtet. Seine Befestigungsmaße sind auf die genormte 58mm-Unterputzdose abgestimmt. Das Messelement ist in das Gehäuseoberteil eingebaut. Als Messelement wird ein beheizter Gassensor verwendet, dessen Widerstand von Verunreinigungen der Raumluft (Zigarettenrauch, Ausdünstungen von Personen, Küchendämpfe usw.) abhängt. Die Änderung des Sensorwiderstands wird im Fühler in ein Gleichspannungssignal 1,6...8,4V umgeformt, das dem Lq-Regler als Regelgröße dient. Bei guter Luftqualität liefert der Messfühler etwa 8,4V Ausgangsspannung (100Lq). Mit abnehmender Luftqualität nimmt auch die Ausgangsspannung ab. Der verwendete Gassensor hat die Eigenschaft, im unbeheizten Zustand zu "verschmutzen" und erst nach einigen Stunden oder Tagen - abhängig von der Dauer der Betriebsunterbrechung - wieder seine normale Empfindlichkeit zu erlangen. Das Regel- bzw. Netzgerät, das die Betriebsspannung für den Sensor liefert, sollte deshalb während Betriebspausen nicht ausgeschaltet werden.
Ausschreibungstext
RAM-Luftqualitätsfühler Typ 260.038
Elektronischer Fühler zur Erfassung der Raumluftqualität. In weißem Wandaufbaugehäuse 80x80x30mm. Messbereich 0...100 Luftqualität.
Montage
Der Fühler ist in etwa 1,5m Höhe, mit den Belüftungsschlitzen oben und unten zu montieren. Er kann auf eine 58mm-Unterputzdose oder direkt auf die Wand geschraubt werden. Um störende Einflüsse zu vermeiden, nicht in unmittelbarer Nähe von Fenstern oder Türen montieren. Nischen und Ecken sind wegen schlechter Luftzirkulation zu meiden.
