Zehn Zoll Bedienoberfläche für das ganze Gebäude

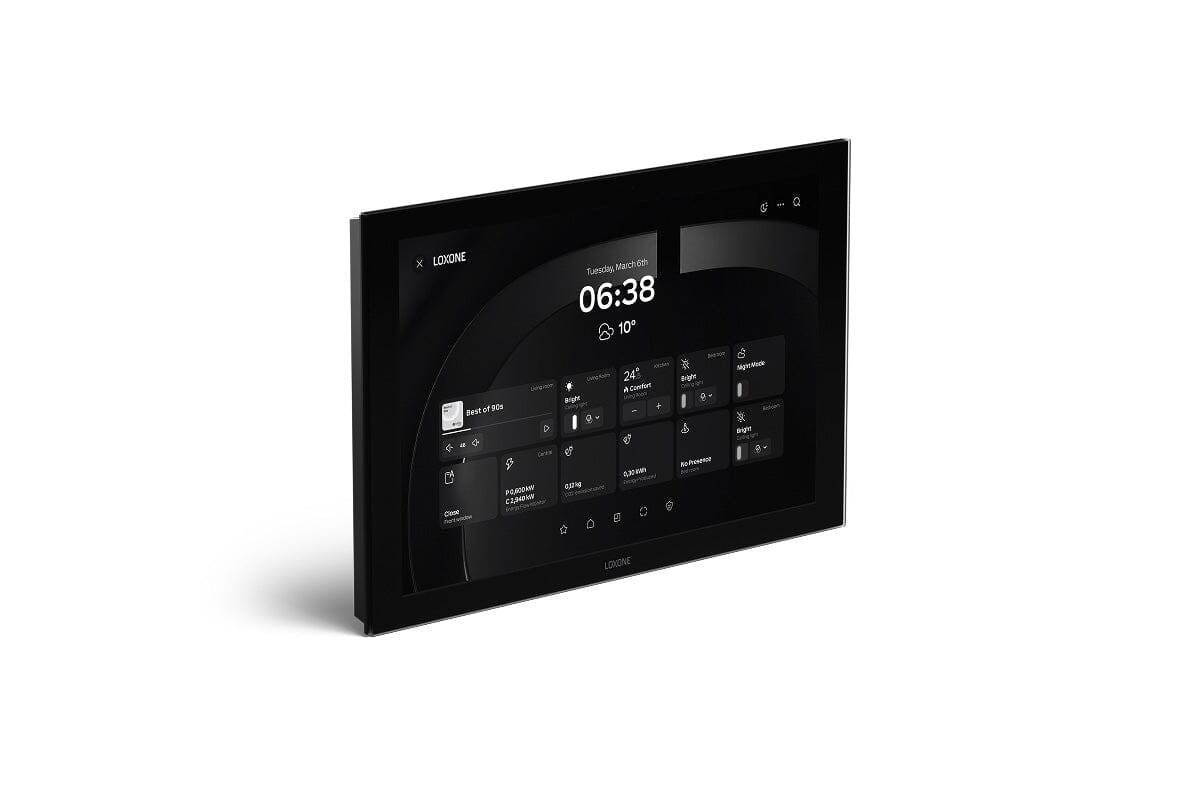

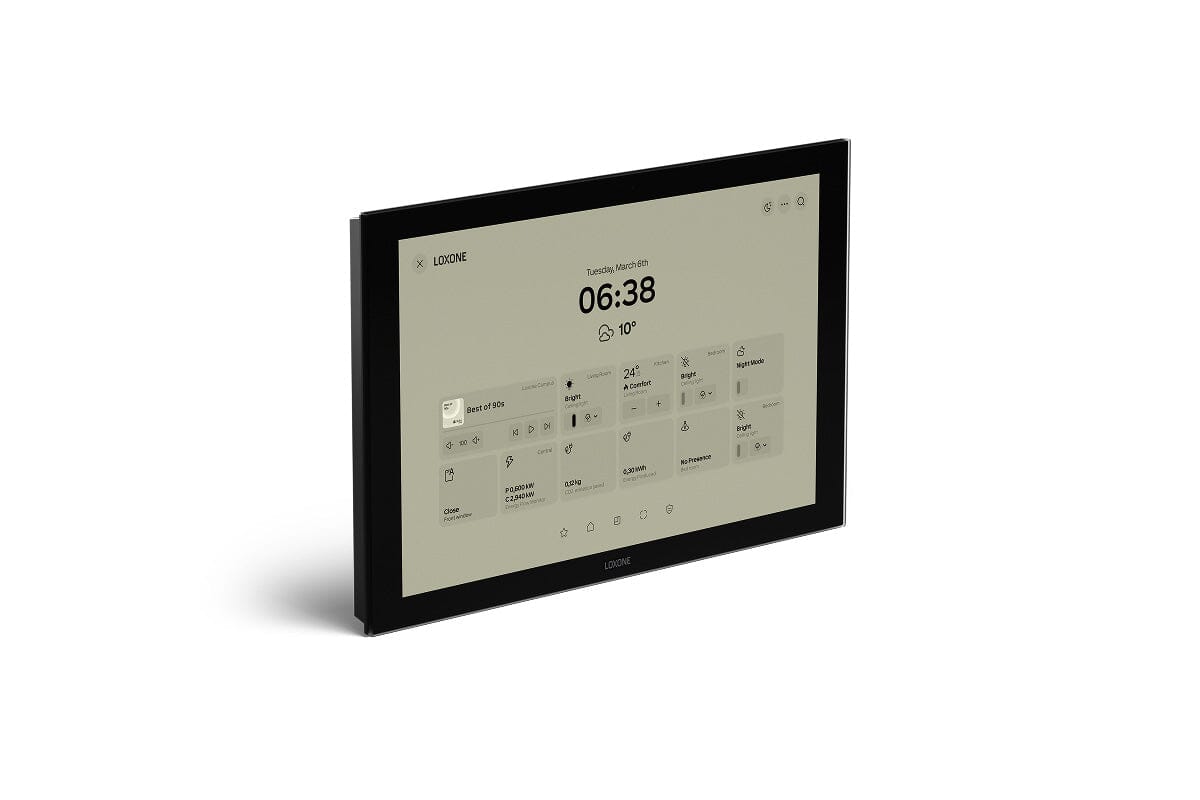

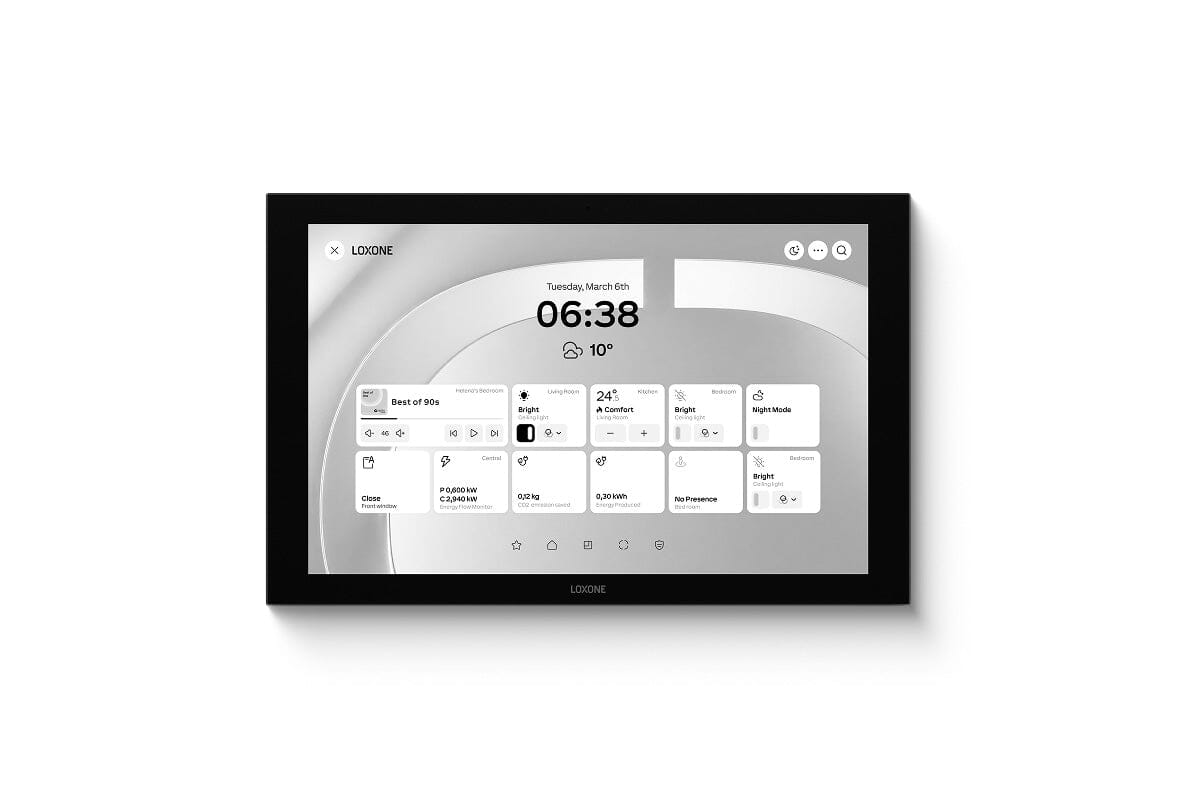

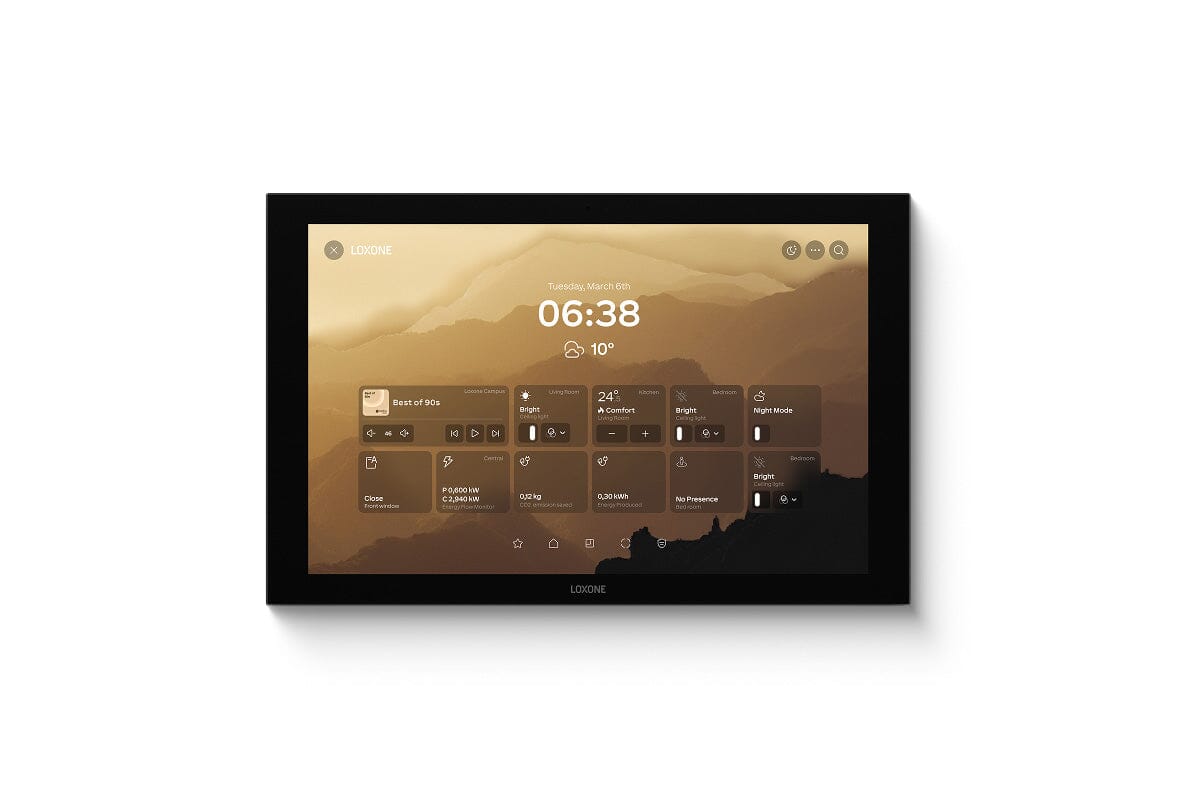

Das Wall Display 10" ist eine fest installierte Bedieneinheit für Licht, Beschattung, Audio, Energie und die übrigen Funktionen der Loxone Installation. Es ersetzt die Behelfslösung mit einem an die Wand geklebten Tablet: dauerhaft versorgt, fest eingebunden und ohne Akku, der irgendwann leer ist.
Anschluss und Netzwerk
- Loxone Tree Turbo zum Audioserver oder Miniserver Compact
- USB-C für den Loxone Adapter auf LAN oder WLAN
- Versorgung 18 bis 27 VDC, Standby 2,85 W, maximal 13 W
- Kapazitiver Tastbereich, dimmbare Hintergrundbeleuchtung, Umgebungslichtsensor
Montage

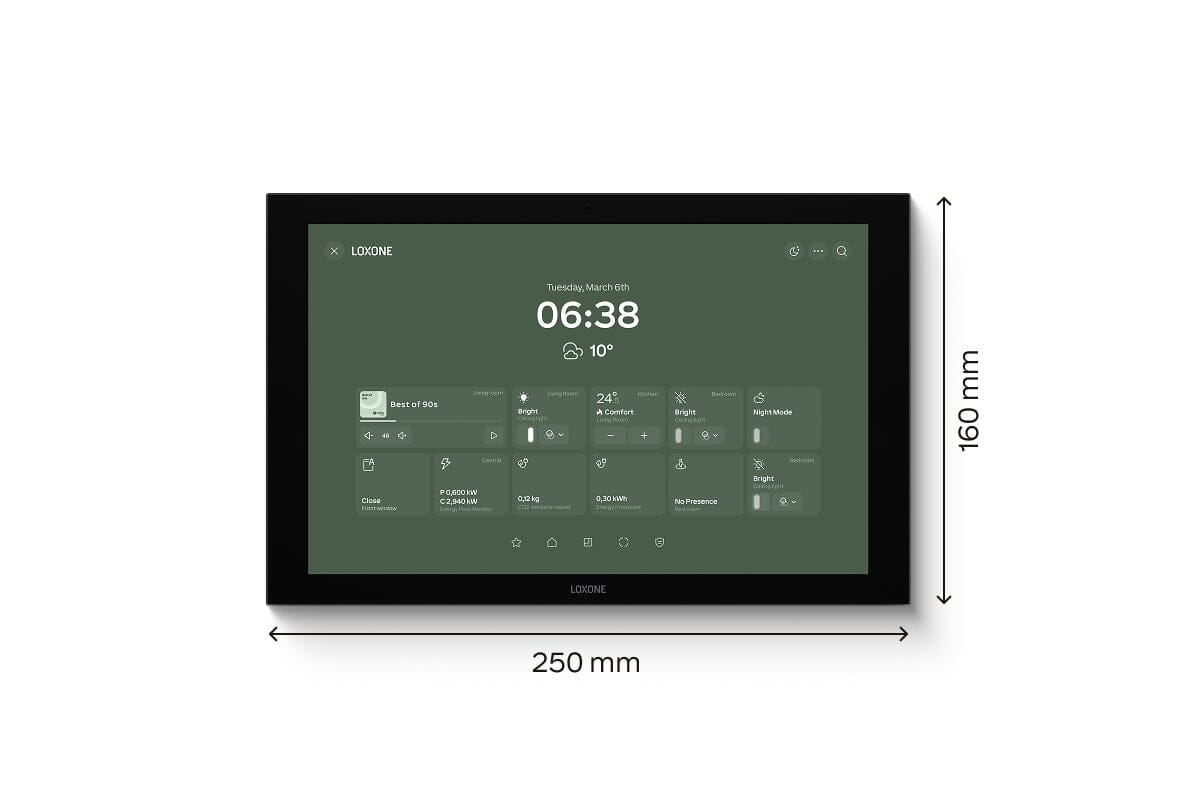

Ein flacher Rahmen wird an die Wand geschraubt und nimmt die Leitungen auf, das Display wird eingehängt und rastet ein. Der Rahmen gehört zum Lieferumfang. Das Gerät misst 250 x 160 x 16,9 mm und wiegt 760 g. Zulässig sind -10 bis 45 °C, Schutzart IP20.
Ausschreibungstext
Wandbedieneinheit mit 10-Zoll-Display für die Gebäudeautomation, Loxone Wall Display 10", Artikelnummer 100891. Versorgung 18 bis 27 VDC, Leistungsaufnahme typisch 4,8 W bei 80 % Helligkeit, maximal 13 W. Anbindung über Loxone Tree Turbo, USB-C für LAN- oder WLAN-Adapter. Kapazitiver Tastbereich mit Umgebungslichtsensor. Abmessungen 250 x 160 x 16,9 mm, Schutzart IP20. Montagerahmen im Lieferumfang.
