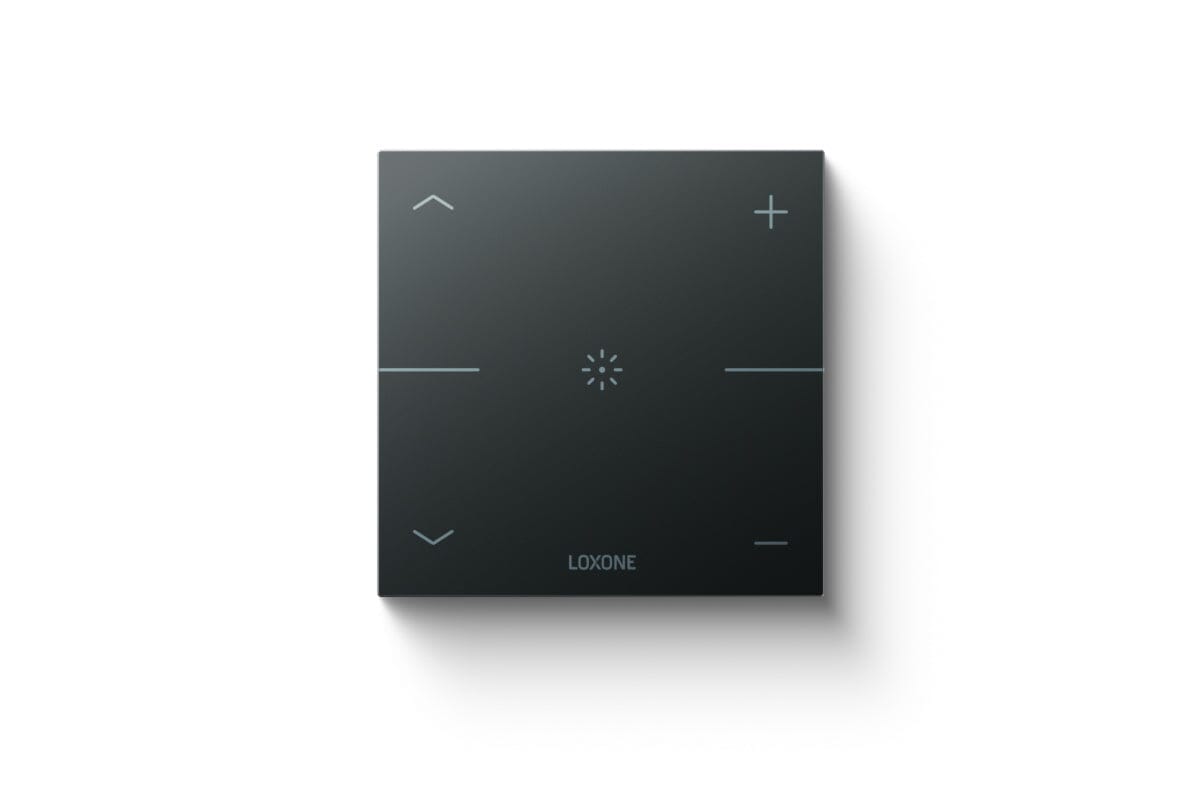

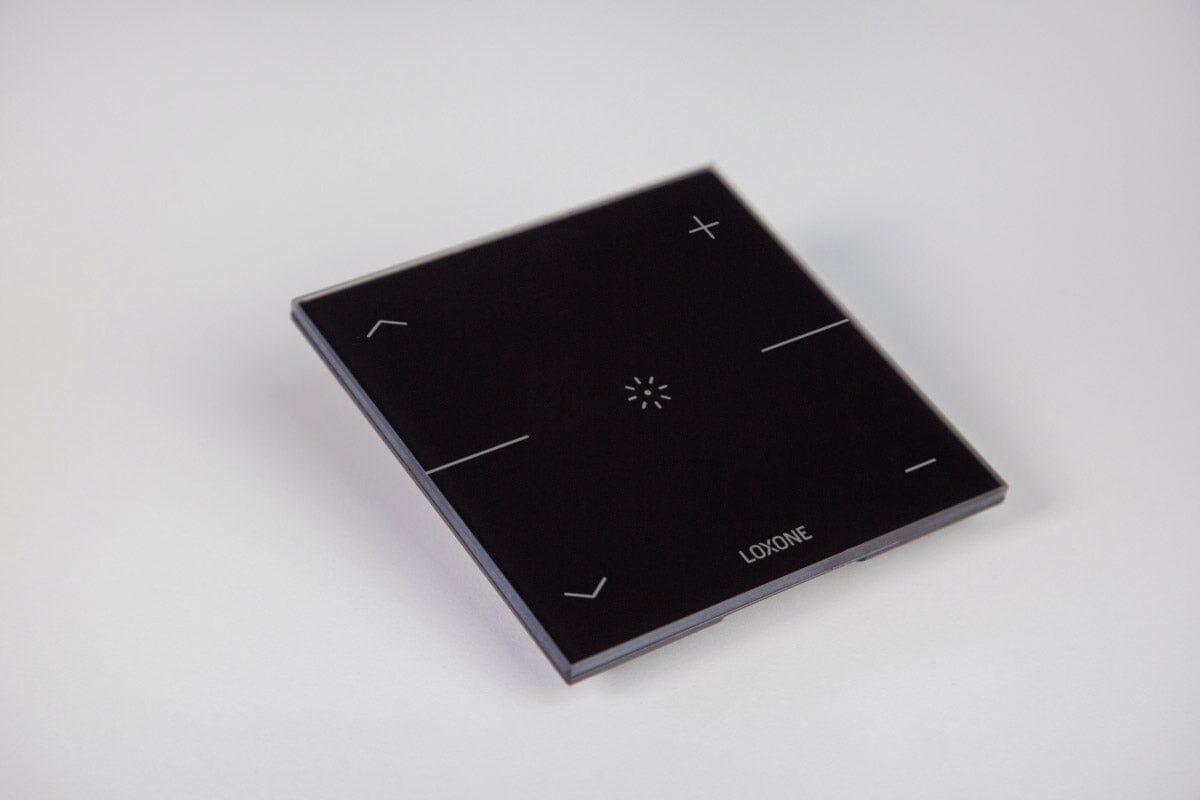

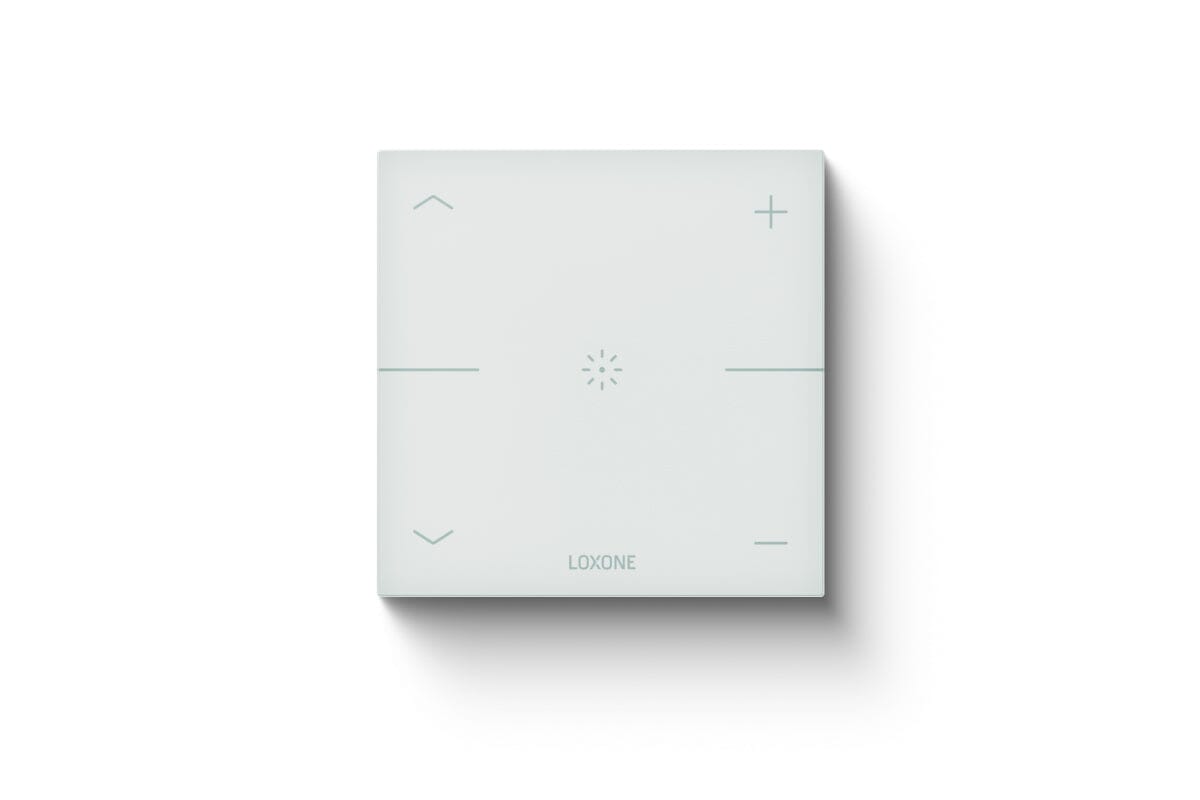

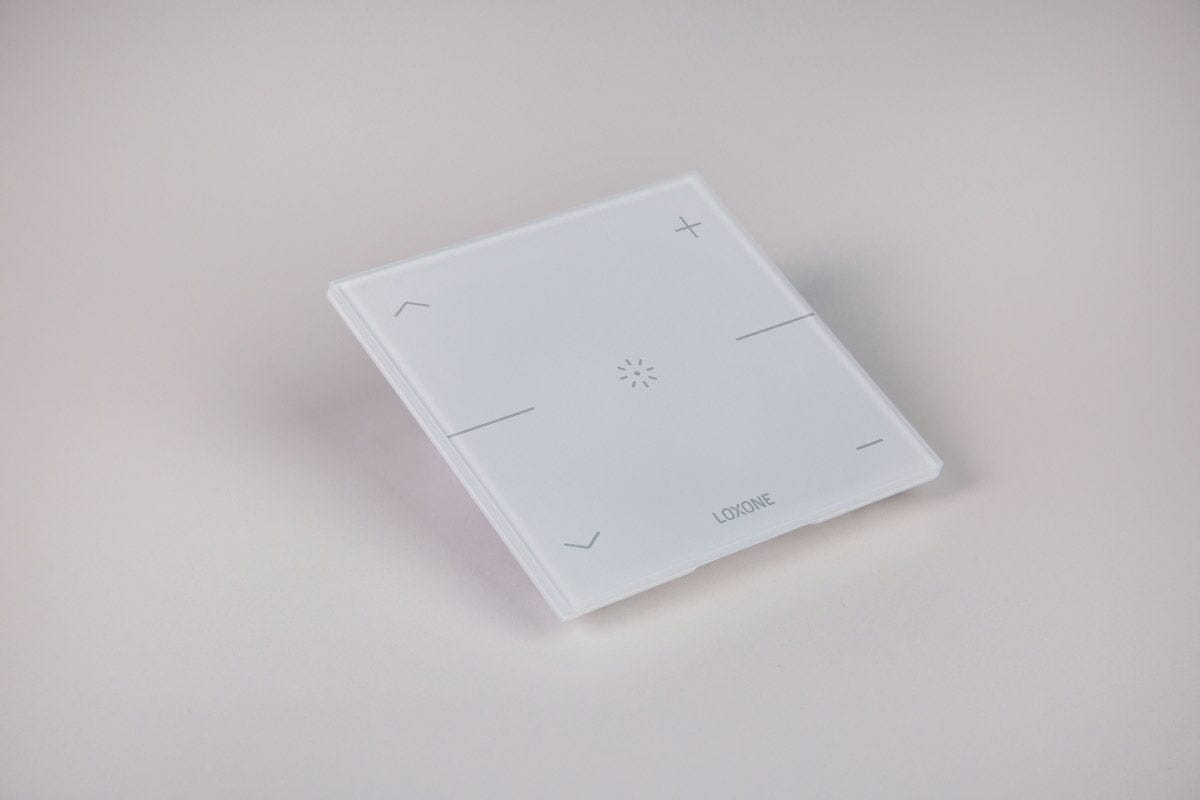

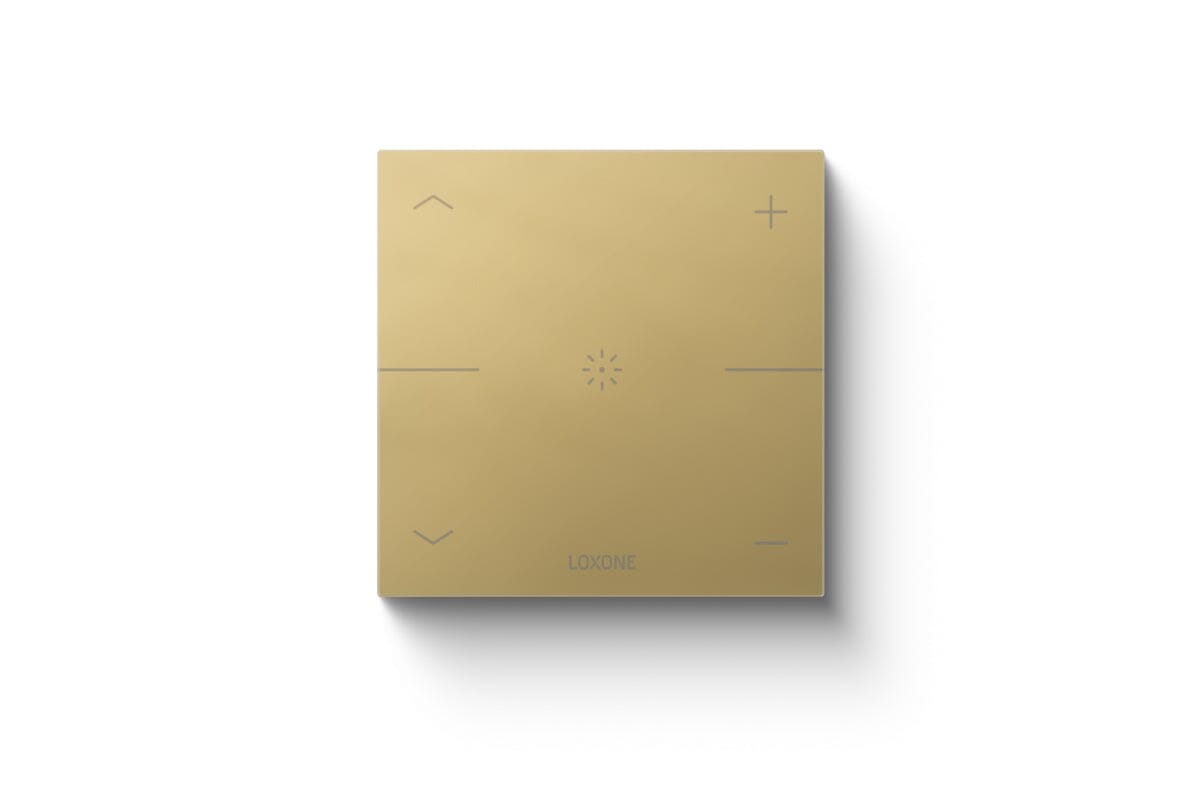

Loxone Touch Pure Tree Smart Home Anthrazit Loxone Touch Pure Tree Smart Home Samtweiß Loxone Touch Pure Tree Smart Home Signalweiß Loxone Touch Pure Tree Smart Home Gold

Loxone Touch Pure Tree

Erhältlich
Artikelnummer: 100793
Normaler Preis €229,38 | Spare €-229,38 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Anthrazit
Gold
Samtweiß
Signalweiß
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0000

Loxone Touch Pure Tree

Anthrazit - €229,38
  • Anthrazit - €229,38
  • Gold - €229,38
  • Samtweiß - €229,38
  • Signalweiß

Loxone Touch Pure Tree

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Taster mit fünf Tastpunkten und Raumklimasensorik

Der Touch Pure Tree steuert Beleuchtung, Beschattung und Audio über fünf kapazitive Tastpunkte nach dem T5-Konzept. Jede Berührung quittiert ein dezentes Klicken. Sensoren für Temperatur und Luftfeuchtigkeit sind eingebaut, ein separater Raumfühler entfällt damit. Ein Orientierungslicht macht den Taster im Dunkeln auffindbar.

Technische Eckdaten

  • Versorgung 6 bis 30 VDC, Aufnahme typisch 0,049 W
  • Loxone Tree zum Miniserver oder zur Tree Extension
  • Temperaturmessung -10 bis 125 °C mit ± 0,5 °C
  • Luftfeuchtemessung 0 bis 100 % r. F. mit ± 2 %
  • Hintergrundbeleuchtung und Orientierungslicht
  • Schutzart IP30, Umgebungstemperatur -20 bis 70 °C

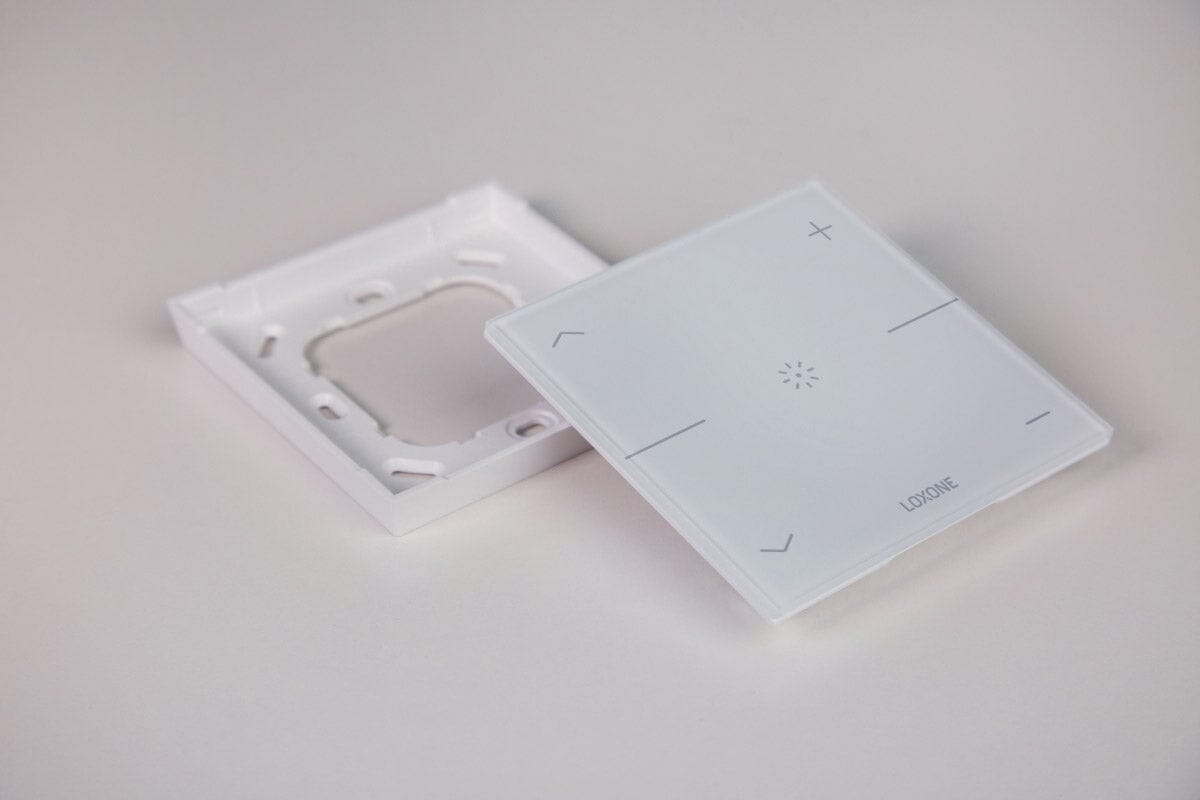

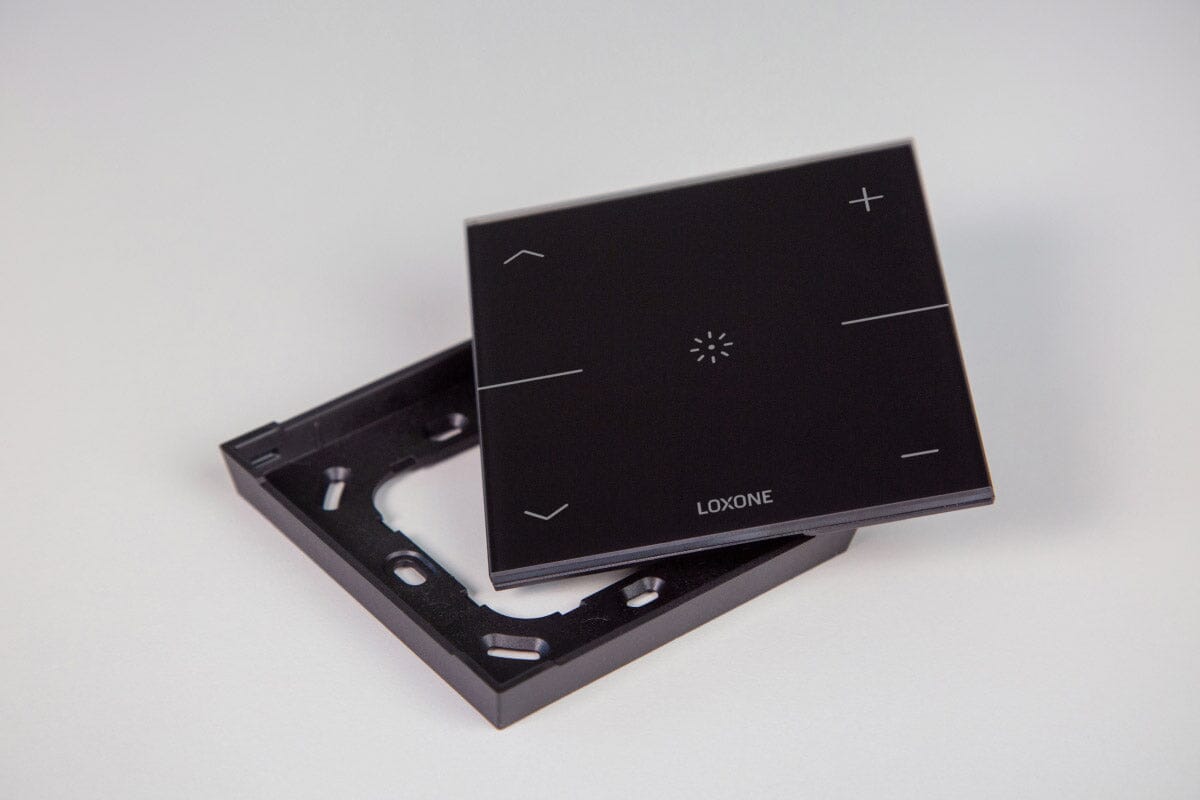

Ausführungen und Montage

Vier Farben stehen zur Wahl: Samtweiß RAL 9002, Signalweiß RAL 9003, Anthrazit RAL 9005 und Gold. Empfohlene Montagehöhe 135 cm. Das Gerät misst 90 x 90 x 16 mm, der Montagerahmen liegt bei.

Ausschreibungstext

Raumbediengerät für die Gebäudeautomation, Loxone Touch Pure Tree, Artikelnummern 100792, 100793, 100794 und 100872. Versorgung 6 bis 30 VDC, Leistungsaufnahme typisch 0,049 W. Fünf kapazitive Tastpunkte mit akustischer Rückmeldung, Hintergrundbeleuchtung und Orientierungslicht. Integrierte Messung von Temperatur und Luftfeuchtigkeit. Abmessungen 90 x 90 x 16 mm, Schutzart IP30. Anbindung über Loxone Tree.

Technische Details

<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}
</style>

<div class="st-specs">

<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Versorgungsspannung</th><td><span class="st-v">6 &hellip; 30&nbsp;VDC</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td><span class="st-v">typ. 0,049&nbsp;W, max. 0,095&nbsp;W</span></td></tr>
<tr><th scope="row">Verlustleistung</th><td><span class="st-v">max. 0,095&nbsp;W</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Funktionale Spezifikationen</h3>
<table>
<tr><th scope="row">Tastpunkte (5)</th><td><span class="st-v">kapazitive Ber&uuml;hrungserkennung</span></td></tr>
<tr><th scope="row">Klick Feedback</th><td><span class="st-v">Ja</span></td></tr>
<tr><th scope="row">Messbereich Temperatursensor</th><td>
<span class="st-v">-10 &hellip; 125&nbsp;&deg;C &plusmn;&nbsp;0,5&nbsp;&deg;C</span>
<span class="st-v">14 &hellip; 257&nbsp;&deg;F &plusmn;&nbsp;0,9&nbsp;&deg;F</span>
</td></tr>
<tr><th scope="row">Messbereich Luftfeuchtigkeitssensor</th><td><span class="st-v">0 &hellip; 100&nbsp;% r.&nbsp;F. &plusmn;&nbsp;2&nbsp;% (nicht kondensierend)</span></td></tr>
<tr><th scope="row">Hintergrundbeleuchtung</th><td><span class="st-v">Ja</span></td></tr>
<tr><th scope="row">Empfohlene Montageh&ouml;he</th><td><span class="st-v">135&nbsp;cm / 53,15&quot;</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Loxone Tree</th><td><span class="st-v">Verbindung mit Miniserver / Tree Extension</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-20 &hellip; 70&nbsp;&deg;C / -4 &hellip; 158&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95&nbsp;% r.&nbsp;F. (nicht kondensierend)</span></td></tr>
<tr><th scope="row">Schutzart</th><td><span class="st-v">IP30</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Klemmentyp</th><td><span class="st-v">DG220B</span></td></tr>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,28 &hellip; 0,8&nbsp;mm&sup2; / AWG 23 &hellip; 18</span></td></tr>
<tr><th scope="row">Abisolierl&auml;nge</th><td><span class="st-v">5 &hellip; 6&nbsp;mm / 0,2 &hellip; 0,24&quot;</span></td></tr>
<tr><th scope="row">Temperaturbest&auml;ndigkeit</th><td><span class="st-v">-40 &hellip; 105&nbsp;&deg;C / -40 &hellip; 221&nbsp;&deg;F</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/Touch/Pure/Tree.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td>
<span class="st-v"><span class="st-k">Samtwei&szlig;</span>RAL&nbsp;9002</span>
<span class="st-v"><span class="st-k">Signalwei&szlig;</span>RAL&nbsp;9003</span>
<span class="st-v"><span class="st-k">Anthrazit</span>RAL&nbsp;9005</span>
<span class="st-v"><span class="st-k">Gold</span>&auml;hnlich RAL&nbsp;1036</span>
</td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Gewicht &amp; Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">110&nbsp;g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">136&nbsp;g</span></td></tr>
<tr><th scope="row">Produktma&szlig;e</th><td><span class="st-v">90 x 90 x 16&nbsp;mm / 3,55 x 3,55 x 0,63&quot; (L x B x H)</span></td></tr>
<tr><th scope="row">Produktma&szlig;zeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Touch/Pure/Air-Tree.png" alt="Produktma&szlig;zeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packma&szlig;</th><td><span class="st-v">104 x 107 x 39&nbsp;mm / 4,09 x 4,21 x 1,54&quot; (L x B x H)</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen &amp; Standards</h3>
<table>
<tr><th scope="row">Zertifizierungen</th><td>
<span class="st-v">UL 62368-1</span>
<span class="st-v">CSA C22.2#62368-1</span>
</td></tr>
</table>
</div>

</div>

Lieferumfang

<style>
.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>

<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Touch Pure Tree</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Montagerahmen</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
</div>
