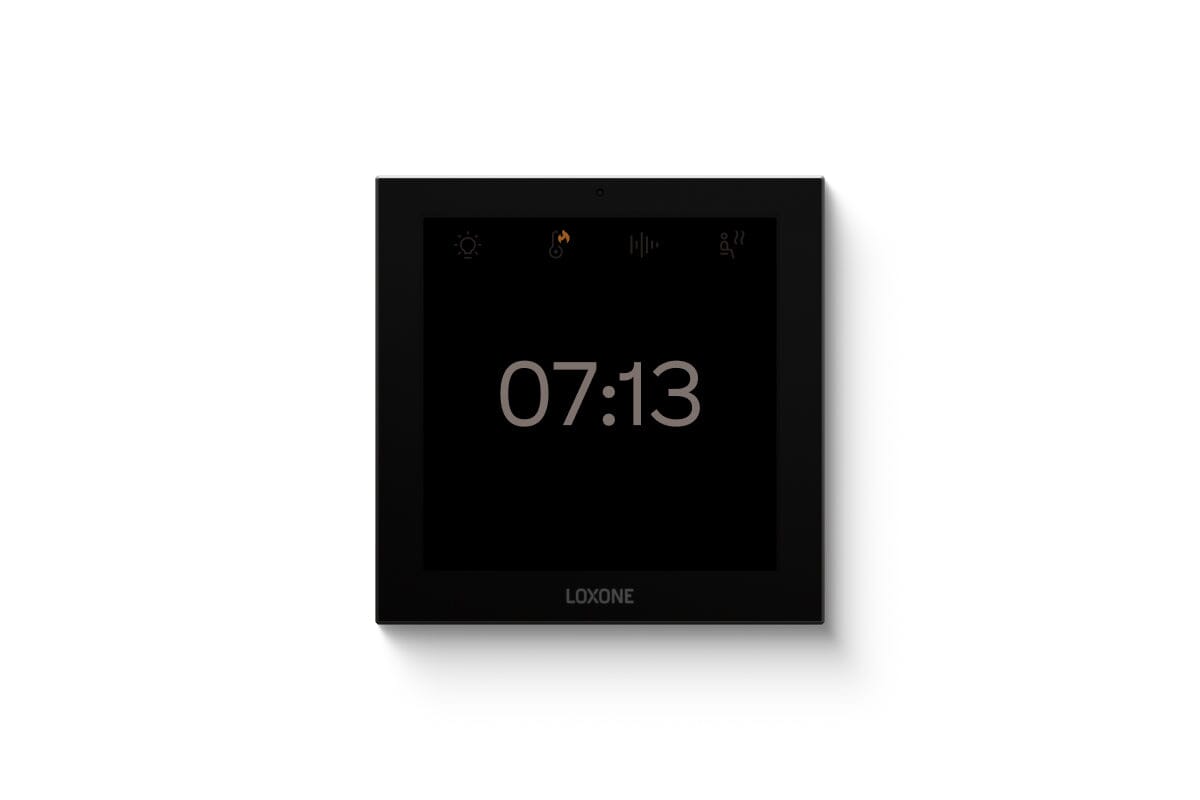

Taster mit Display für die Raumsteuerung

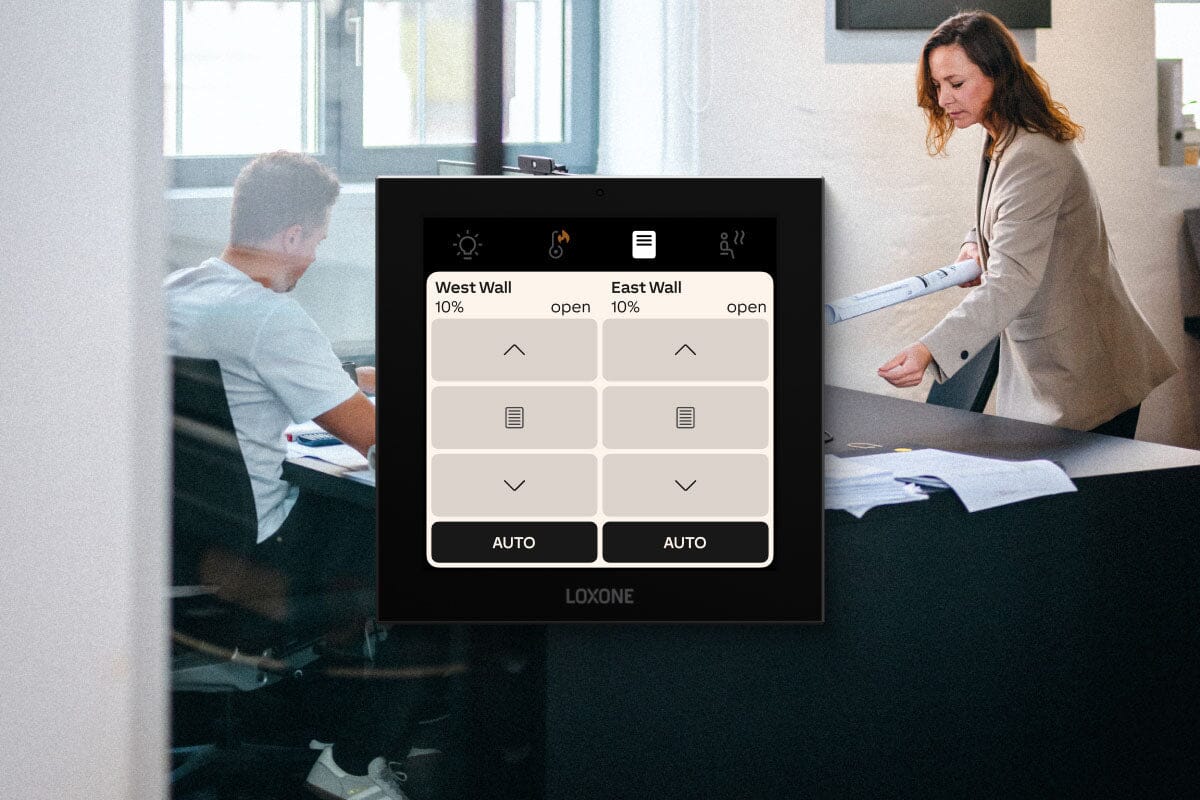

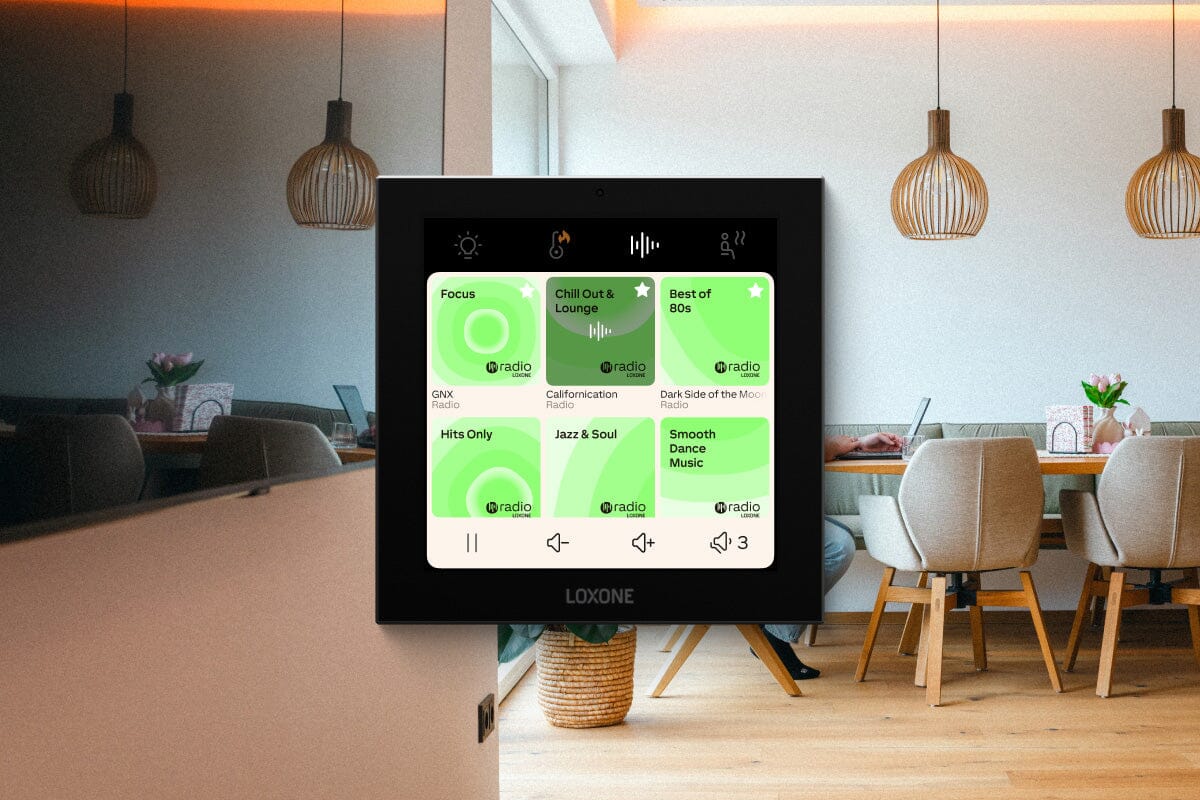

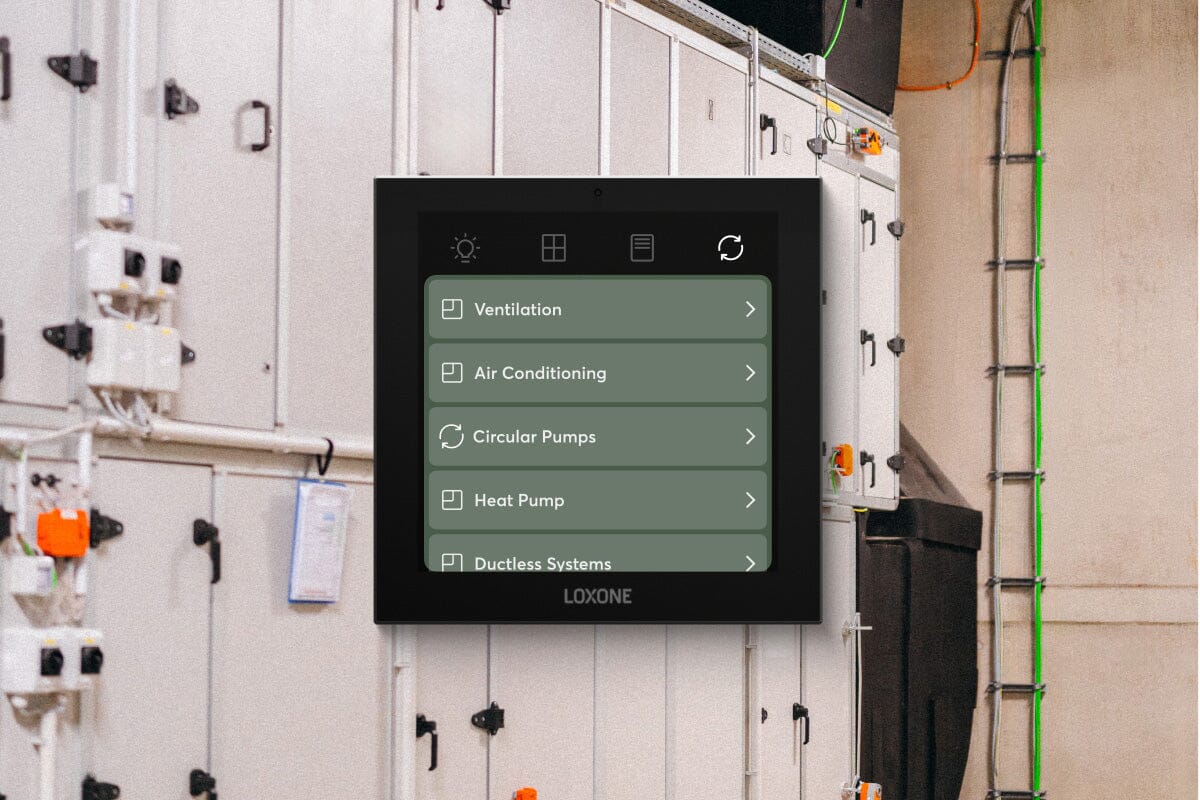

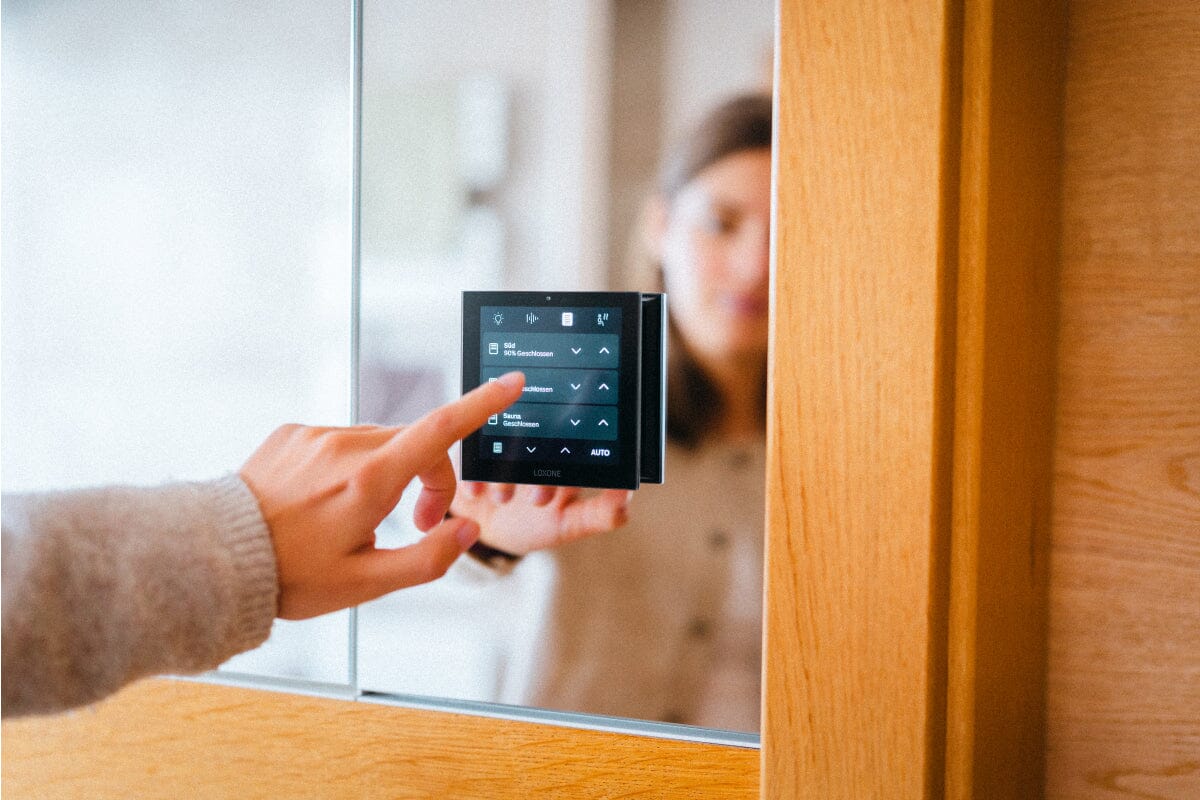

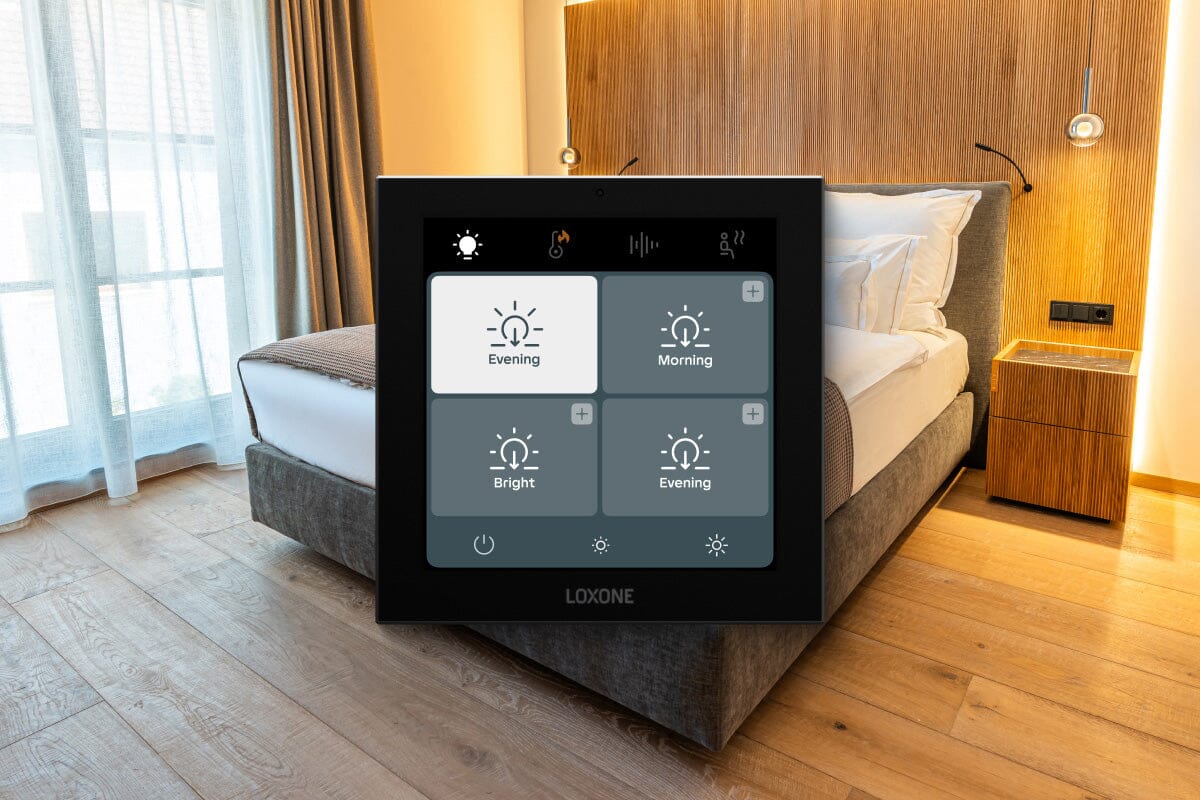

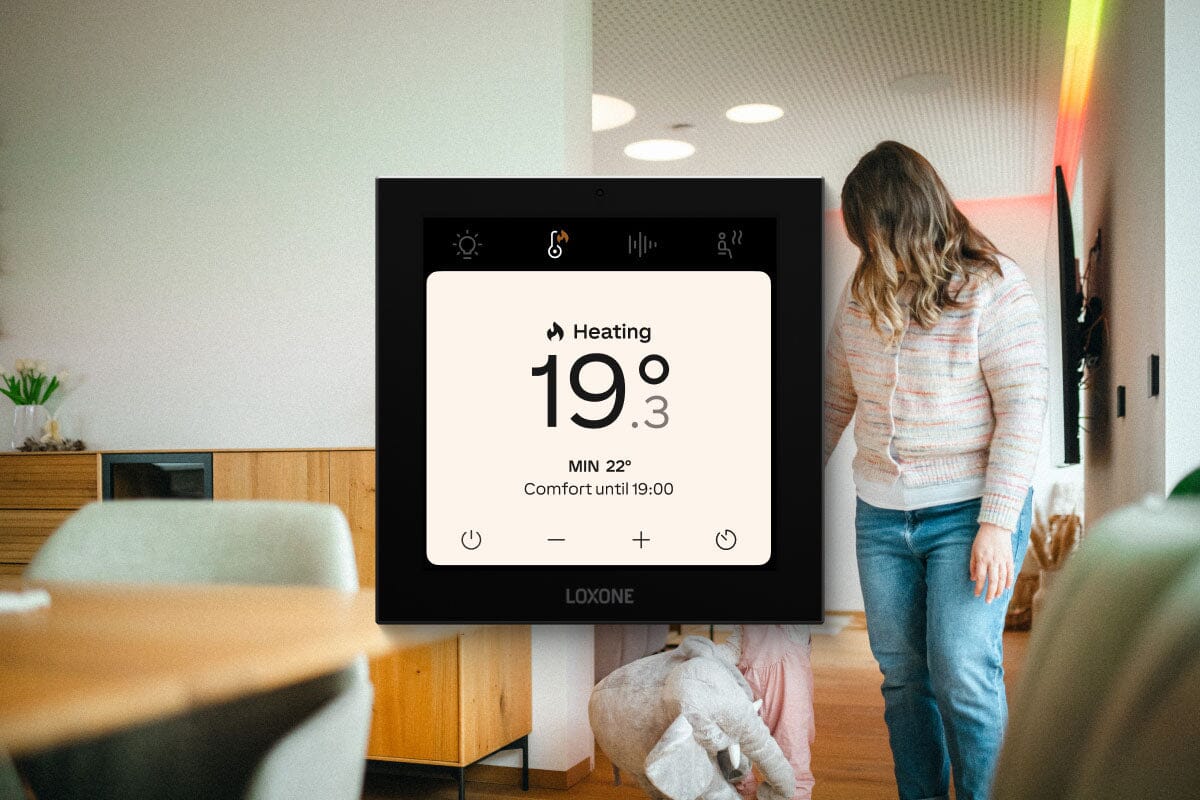

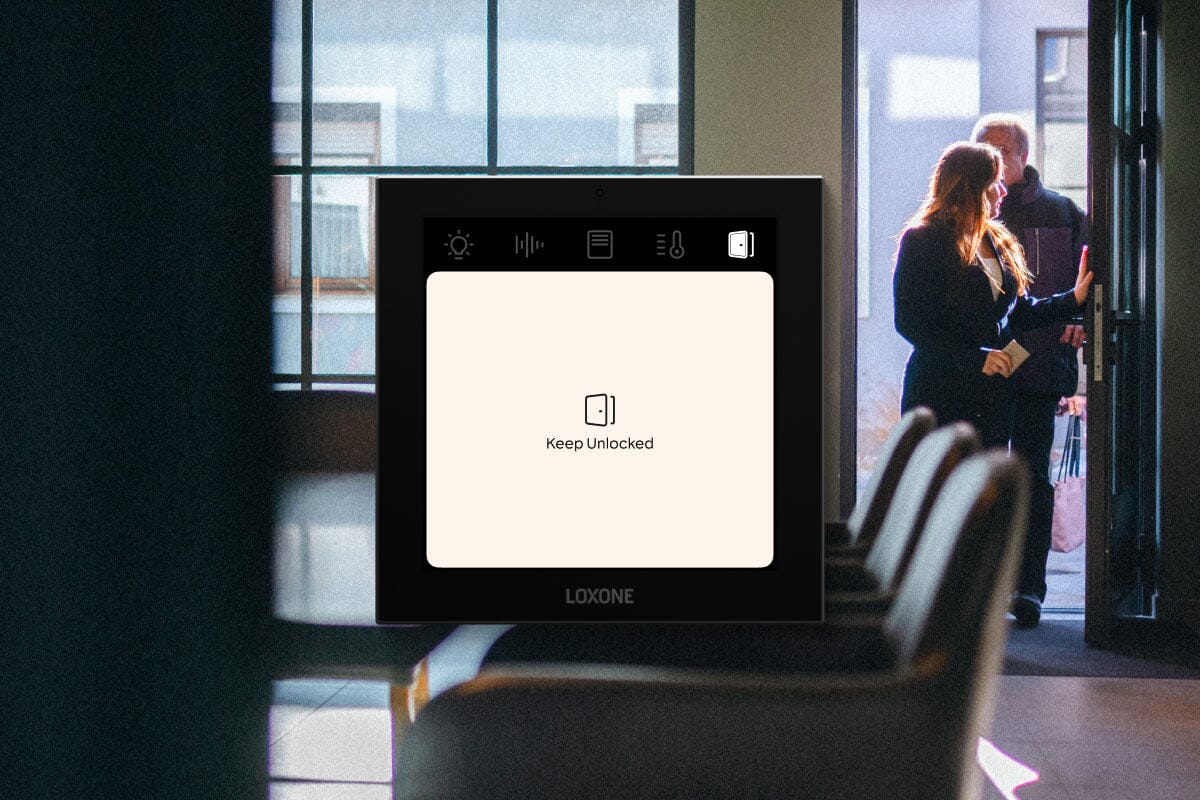

Das Touch Pure Display Tree steuert Licht, Beschattung, Audio und die übrigen Funktionen eines Raumes über eine kapazitive Touchfläche. Die Oberfläche lässt sich je Projekt anpassen, ebenso die Farbgebung. Im Gerät sitzen Sensoren für Temperatur und Luftfeuchtigkeit, die Regelung braucht also keinen zusätzlichen Raumfühler.
Technische Eckdaten
- Versorgung 18 bis 27 VDC, Eco-Modus 0,7 W, maximal 3 W
- Loxone Tree zum Miniserver oder zur Tree Extension
- WLAN 2,4 und 5 GHz zur Verbindung ins lokale Netzwerk
- Temperaturmessung 10 bis 30 °C mit ± 0,5 °C
- Luftfeuchtemessung 20 bis 80 % r. F. mit ± 2,5 %
- Dimmbare Hintergrundbeleuchtung, Umgebungslichtsensor
Montage
Empfohlene Montagehöhe 145 cm bis Oberkante. Das Gerät misst 90 x 90 x 16 mm und wiegt 149 g, der Montagerahmen liegt bei. Zulässig sind -10 bis 45 °C, Schutzart IP20.
Ausschreibungstext
Raumbediengerät mit Display für die Gebäudeautomation, Loxone Touch Pure Display Tree, Artikelnummer 100887. Versorgung 18 bis 27 VDC, Leistungsaufnahme 0,7 W im Eco-Modus, maximal 3 W. Kapazitive Touchfläche mit dimmbarer Hintergrundbeleuchtung und Umgebungslichtsensor. Integrierte Messung von Temperatur und Luftfeuchtigkeit. Abmessungen 90 x 90 x 16 mm, Schutzart IP20. Anbindung über Loxone Tree, zusätzlich WLAN 2,4 und 5 GHz.
<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Versorgungsspannung</th><td><span class="st-v">18 … 27 VDC</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td>
<span class="st-v">Eco-Modus: 0,7 W</span>
<span class="st-v">Maximal: 3 W</span>
</td></tr>
<tr><th scope="row">Stromversorgungsanforderungen</th><td>
<span class="st-v">ES1/PS2 gemäß IEC/EN/UL 62368-1</span>
<span class="st-v">oder SELV/LPS gemäß IEC/EN/UL 60950-1</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Loxone Tree</th><td><span class="st-v">Verbindung mit Miniserver / Tree Extension</span></td></tr>
<tr><th scope="row">WLAN</th><td>
<span class="st-v">Verbindung zum lokalen Netzwerk</span>
<span class="st-v">2,4 GHz: 802.11 b/g/n/ax, 2400 … 2483,5 MHz (max. 100 mW EIRP)</span>
<span class="st-v">5 GHz: 802.11 n/ac/ax, 5150 … 5350 MHz und 5470 … 5725 MHz (max. 200 mW EIRP)</span>
<span class="st-v">Im Bereich 5150 bis 5350 MHz ist der Betrieb in der EU, in CH, NO, IS, LI und im Vereinigten Königreich nur in Innenräumen zulässig.</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Bedienelemente</h3>
<table>
<tr><th scope="row">Tastbereich</th><td><span class="st-v">kapazitive Berührungserkennung</span></td></tr>
<tr><th scope="row">Hintergrundbeleuchtung</th><td><span class="st-v">Ja, dimmbar</span></td></tr>
<tr><th scope="row">Umgebungslichtsensor</th><td><span class="st-v">Ja</span></td></tr>
<tr><th scope="row">Empfohlene Montagehöhe</th><td><span class="st-v">145 cm / 57" Oberkante</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Messbereich</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">10 … 30 °C ± 0,5 °C / 50 … 86 °F ± 0,9 °F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">20 … 80 % r. F. ± 2,5 % (nicht kondensierend)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-10 … 45 °C / 14 … 113 °F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95 % r. F. (nicht kondensierend)</span></td></tr>
<tr><th scope="row">Schutzart</th><td><span class="st-v">IP20</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Klemmentyp</th><td>
<span class="st-v"><span class="st-k">24 VDC & Loxone Tree</span>DG220B</span>
</td></tr>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,28 … 0,8 mm² / AWG 23 … 18</span></td></tr>
<tr><th scope="row">Abisolierlänge</th><td><span class="st-v">5 … 6 mm / 0,2 … 0,24"</span></td></tr>
<tr><th scope="row">Temperaturbeständigkeit</th><td><span class="st-v">-40 … 105 °C / -40 … 221 °F</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/Touch/Pure%20Display/Tree.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td><span class="st-v">Anthrazit: RAL 9005</span></td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht & Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">149 g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">192 g</span></td></tr>
<tr><th scope="row">Produktmaße</th><td><span class="st-v">90 x 90 x 16 mm / 3,55 x 3,55 x 0,63" (L x B x H)</span></td></tr>
<tr><th scope="row">Produktmaßzeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Touch/Pure/Display.png" alt="Produktmaßzeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packmaß</th><td><span class="st-v">104 x 107 x 39 mm / 4,09 x 4,21 x 1,54" (L x B x H)</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Touch Pure Display Tree</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Montagerahmen</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
</div>
<style>
.st-download-links{--st-accent:#00BAF2;--st-ink:#32292F;--st-line:rgba(50,41,47,.18);display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);margin:0}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{display:inline-flex;align-items:center;gap:10px;max-width:100%;padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;color:var(--st-ink);text-decoration:none;font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;transition:border-color .15s ease,color .15s ease,background-color .15s ease}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){.st-download-links .st-dl-grid{display:block}.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}.st-download-links .st-dl-name{flex:1 1 auto}}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Basics%20%26%20Accessories/100887%20-%20Touch%20Pure%20Display%20Tree/Specifications/Folder_TouchPureDisplayTree_100887%20%281%29.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Folder</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.loxone.com/help/touch-pure-display-tree" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M14 4h6v6"/><path d="M20 4 10.5 13.5"/><path d="M18 14.5V19a2 2 0 0 1-2 2H5a2 2 0 0 1-2-2V8a2 2 0 0 1 2-2h4.5"/></svg><span class="st-dl-name">Dokumentation</span><span class="st-dl-fmt">LINK</span></a>
<a class="st-dl" href="https://pim.loxone.com/datasheet/100887-touch-pure-display-tree" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt</span><span class="st-dl-fmt">PDF</span></a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>Loxone Electronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag Österreich</li>
<li><strong>E-Mail: </strong><a href="mailto:office@loxone.com">office@loxone.com</a></li>
</ul>
