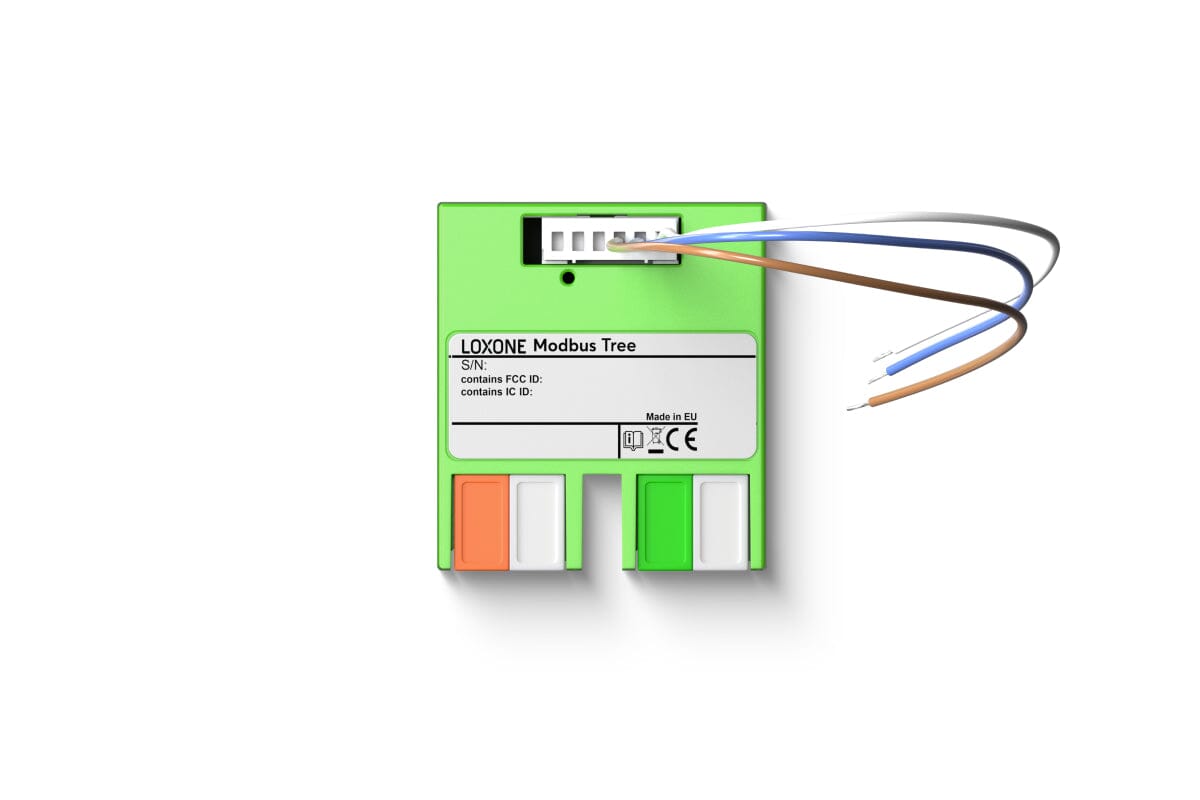

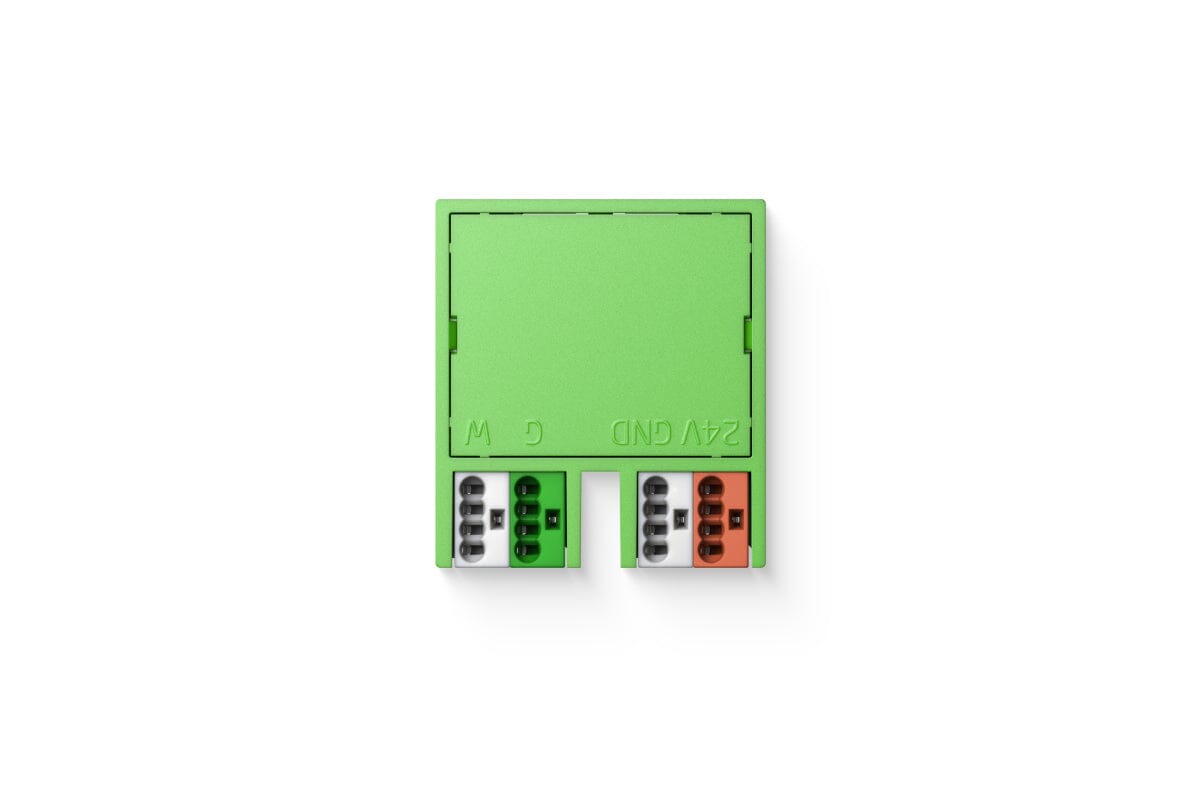

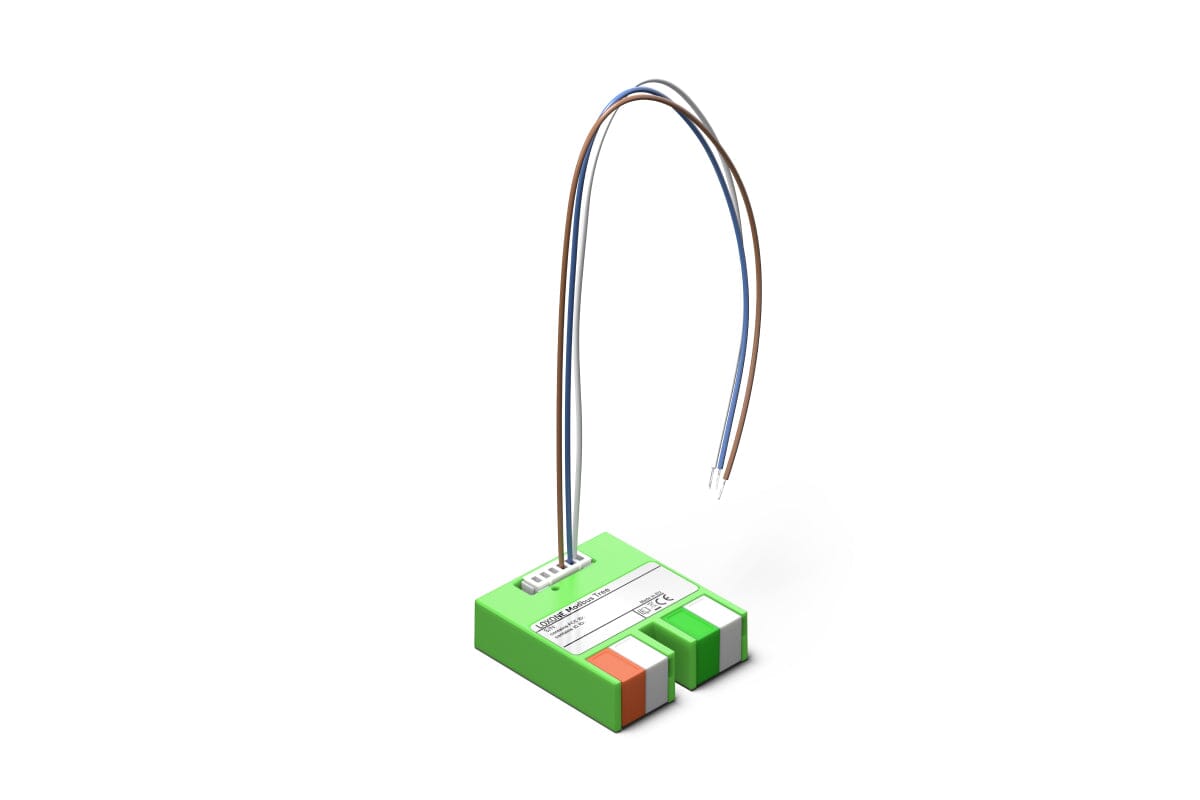

Loxone Modbus Tree

Nicht verfügbar
Artikelnummer: 100593
Normaler Preis €142,80 | Spare €-142,80 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

Loxone Modbus Tree

Loxone Modbus Tree

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Modbus-Geräte am Loxone System

Das Modbus Tree bindet Geräte mit Modbus-RTU-Schnittstelle in das Loxone System ein. Das Modul wird direkt beim Gerät montiert und über Loxone Tree mit dem Miniserver oder einer Tree Extension verbunden. Ein eigenes Modbus-Kabel in den Verteiler entfällt damit. Für die Einrichtung stehen fertige Vorlagen in der Loxone Library bereit, Geräte ohne Vorlage lassen sich über eigene Parameter einbinden.

Anschluss und Eckdaten

  • Spannungsversorgung 10 bis 30 V DC
  • Leistungsaufnahme typ. 0,06 W, max. 0,07 W
  • Ein Modbus-Gerät mit bis zu 253 Sensoren und Aktoren
  • Bis zu 30 m Kabellänge, Baudrate und Parität einstellbar
  • Datentypen 16 und 32 bit, Abfragezyklus bis herunter auf 5 s
  • Anbindung an Miniserver oder Tree Extension über Loxone Tree
  • Umgebungstemperatur -20 bis 65 °C, Schutzklasse IP20
  • Abmessungen 38,3 x 34,3 x 10,5 mm, Nettogewicht 54 g

Ausschreibungstext

Schnittstellenmodul für Modbus RTU, Loxone Modbus Tree, Artikelnummer 100593. Abmessungen 38,3 x 34,3 x 10,5 mm für die dezentrale Montage beim Gerät, Schutzklasse IP20. Versorgung 10 bis 30 V DC. Ein Modbus-Gerät mit bis zu 253 Sensoren und Aktoren, Kabellänge bis 30 m. Anschlusskabel und 120-Ohm-Widerstand im Lieferumfang. Anbindung an Miniserver oder Tree Extension über Loxone Tree.

Technische Details

<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}}
</style>

<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Spannungsversorgung</th><td><span class="st-v">10 &hellip; 30&nbsp;V DC</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td><span class="st-v">typ. 0,06&nbsp;W, max. 0,07&nbsp;W</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">LOXONE Tree</th><td><span class="st-v">Verbindung mit Miniserver / Tree Extension</span></td></tr>
<tr><th scope="row">Modbus RTU</th><td>
<span class="st-v">1 Modbus Ger&auml;t, 253 Sensoren und Aktoren</span>
<span class="st-v">Max. 30&nbsp;m Kabell&auml;nge</span>
<span class="st-v">Einstellbare Baudrate &amp; Parit&auml;t</span>
<span class="st-v">Datentypen: 16 &amp; 32 bit</span>
<span class="st-v">Abfragezyklus bis herunter zu 5&nbsp;s</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-20 &hellip; 65&nbsp;&deg;C / -4 &hellip; 149&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95&nbsp;% r.&nbsp;H. (nicht kondensierend)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,28 &hellip; 0,8&nbsp;mm&sup2; / AWG 23 &hellip; 18</span></td></tr>
<tr><th scope="row">Abisolierl&auml;nge</th><td><span class="st-v">5 &hellip; 6&nbsp;mm / 0,2 &hellip; 0,24&quot;</span></td></tr>
<tr><th scope="row">Temperaturbest&auml;ndigkeit</th><td><span class="st-v">-40 &hellip; 105&nbsp;&deg;C / -40 &hellip; 221&nbsp;&deg;F</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Verbindungskabel</h3>
<table>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,14&nbsp;mm&sup2; / AWG 26</span></td></tr>
<tr><th scope="row">Temperaturbest&auml;ndigkeit</th><td><span class="st-v">80&nbsp;&deg;C / 176&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">L&auml;nge</th><td><span class="st-v">250&nbsp;mm / 9,84&quot;</span></td></tr>
<tr><th scope="row">Art. Nr.</th><td><span class="st-v">000811</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td><span class="st-v">Gr&uuml;n: RAL&nbsp;6018</span></td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht &amp; Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">54&nbsp;g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">74&nbsp;g</span></td></tr>
<tr><th scope="row">Produktma&szlig;e</th><td><span class="st-v">38,3 x 34,3 x 10,5&nbsp;mm / 1,50 x 1,35 x 0,41&quot; (L x B x H)</span></td></tr>
<tr><th scope="row">Produktma&szlig;zeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/AC%2C%20Ho%CC%88rmann%2C%20TreeAirBridge%2C%20ModbusAir.png" alt="Produktma&szlig;zeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packma&szlig;</th><td><span class="st-v">79 x 79 x 41&nbsp;mm / 3,11 x 3,11 x 1,61&quot; (L x B x H)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/100593%20-%20Modbus%20Tree.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen &amp; Standards</h3>
<table>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP20</span></td></tr>
</table>
</div>
</div>
