Hörmann-Garagentore über Tree steuern

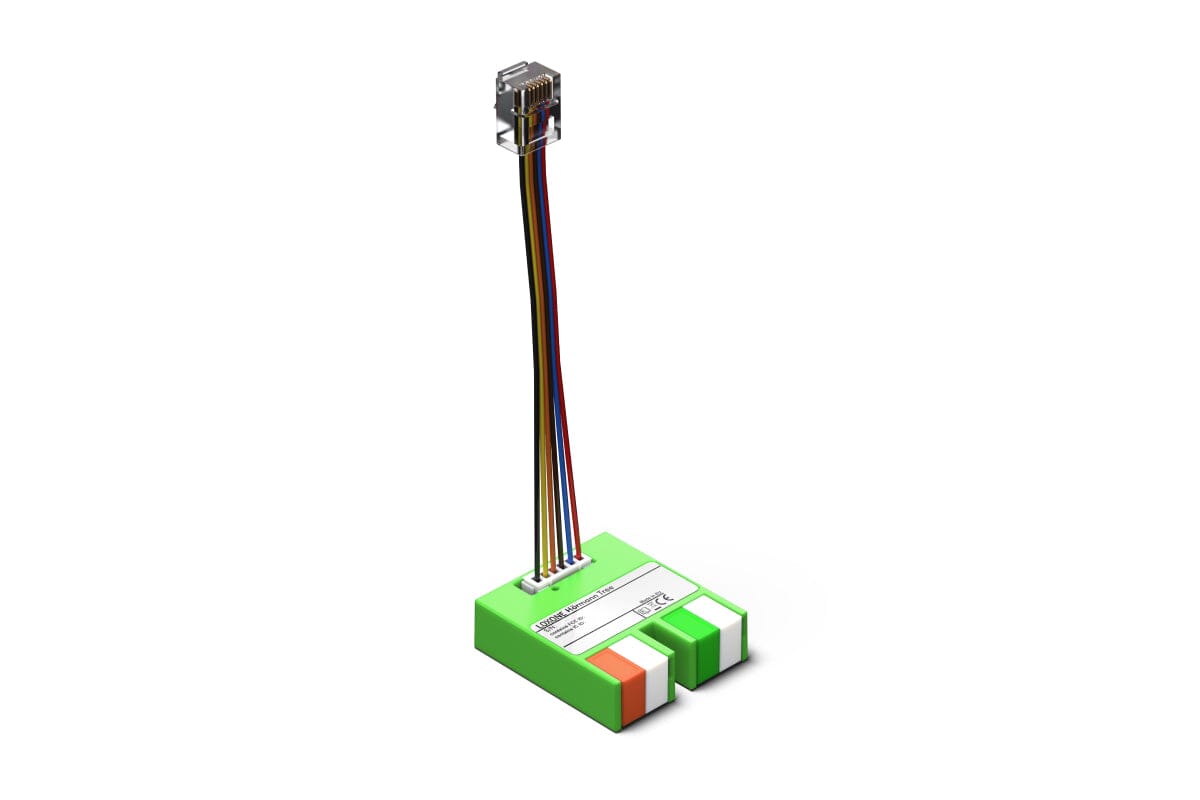

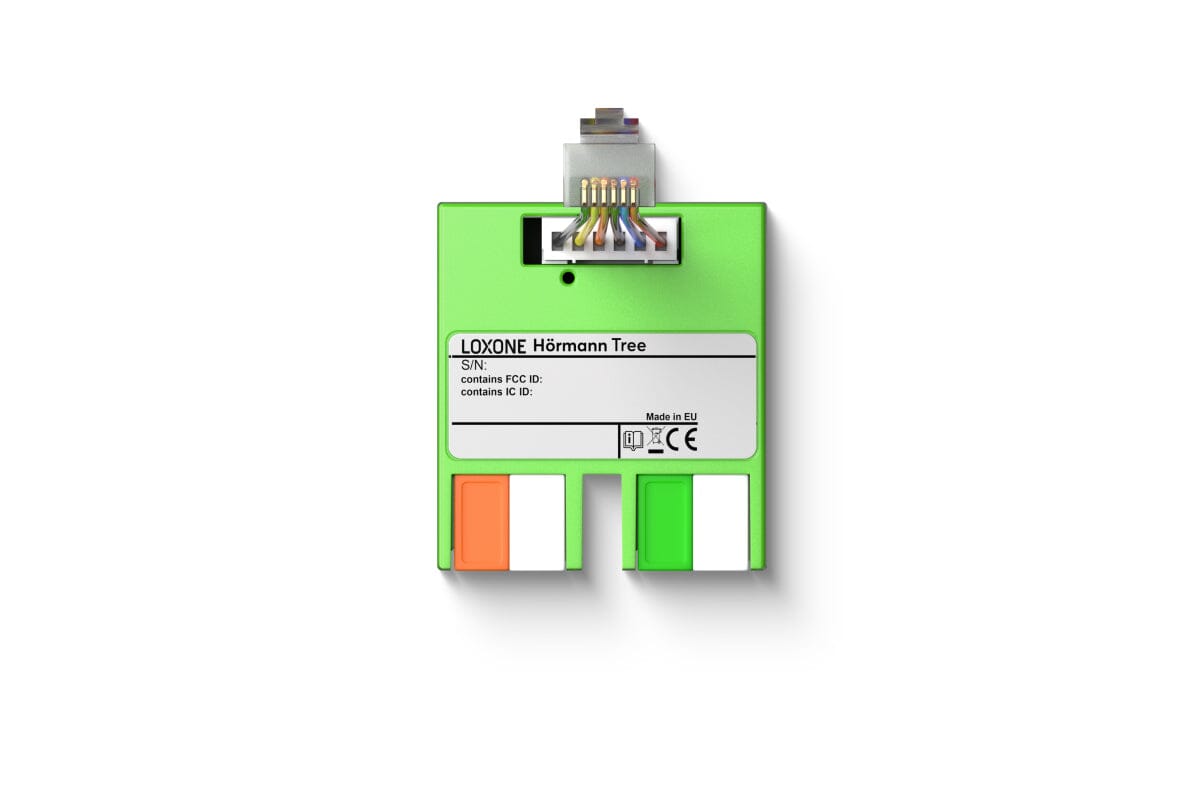

Der Loxone Hörmann Tree ist eine kabelgebundene Schnittstelle, die Hörmann-Garagentorantriebe in das Loxone System einbindet. Die Kommunikation läuft über Loxone Tree und das Hörmann Communication Protocol in beide Richtungen und in Echtzeit. Unterstützt werden HCP1 und HCP2, das Gerät erkennt selbständig, welcher Antrieb angeschlossen ist und welche Protokollversion er nutzt.
Statusdaten und Inbetriebnahme
Neben dem Öffnen und Schließen liefert die Schnittstelle Statusdaten an den Miniserver: Zustand, Zyklen und Betriebsstunden. Die Inbetriebnahme läuft über Plug and Play, bedient wird in der Loxone App. Angeschlossen wird über ein beiliegendes Kabel mit RJ-12-Stecker.
- Spannungsversorgung 10 bis 28 VDC
- Leistungsaufnahme typ. 0,06 W, max. 0,07 W
- Kompatibel mit Hörmann HCP 1 und HCP 2
- Automatische Antriebserkennung
- Leiterquerschnitt 0,28 bis 0,8 mm² / AWG 23 bis 18
- Verbindungskabel 100 mm, Konnektor Modular 6P6C (RJ-12)
- Betriebstemperatur -20 bis 65 °C
- Schutzklasse IP20
- Abmessungen 38,3 x 34,3 x 10,5 mm
Ausschreibungstext
Kabelgebundene Schnittstelle zur Einbindung von Hörmann-Garagentorantrieben in ein Loxone System über Loxone Tree, kompatibel mit dem Hörmann Communication Protocol 1 und 2 mit automatischer Antriebserkennung und bidirektionaler Kommunikation. Versorgung 10 bis 28 VDC, Schutzklasse IP20, Abmessungen 38,3 x 34,3 x 10,5 mm.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Spannungsversorgung</th><td><span class="st-v">10 … 28 VDC</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td><span class="st-v">typ. 0,06 W, max. 0,07 W</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Hörmann HCP Schnittstelle</th><td>
<span class="st-v">Kompatibel mit Hörmann Kommunikationsprotokoll 1 und 2 (HCP)</span>
<span class="st-v">Das Gerät erkennt automatisch, welcher Torantrieb angeschlossen ist und welche HCP Version verwendet wird.</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-20 … 65 °C / -4 … 149 °F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95 % r. H. (nicht kondensierend)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Kompatible Hörmann Antriebe</h3>
<table>
<tr><th scope="row">Kompatible Hörmann Antriebe</th><td><span class="st-v">Eine aktuelle Liste kompatibler Hörmann-Antriebe finden Sie online unter <a href="https://shop.loxone.com/dede/product/100592-hoermann-tree" target="_blank" rel="noopener noreferrer">shop.loxone.com/product/100592-hoermann-tree</a></span></td></tr>
</table>
</div>
<div class="st-sec">

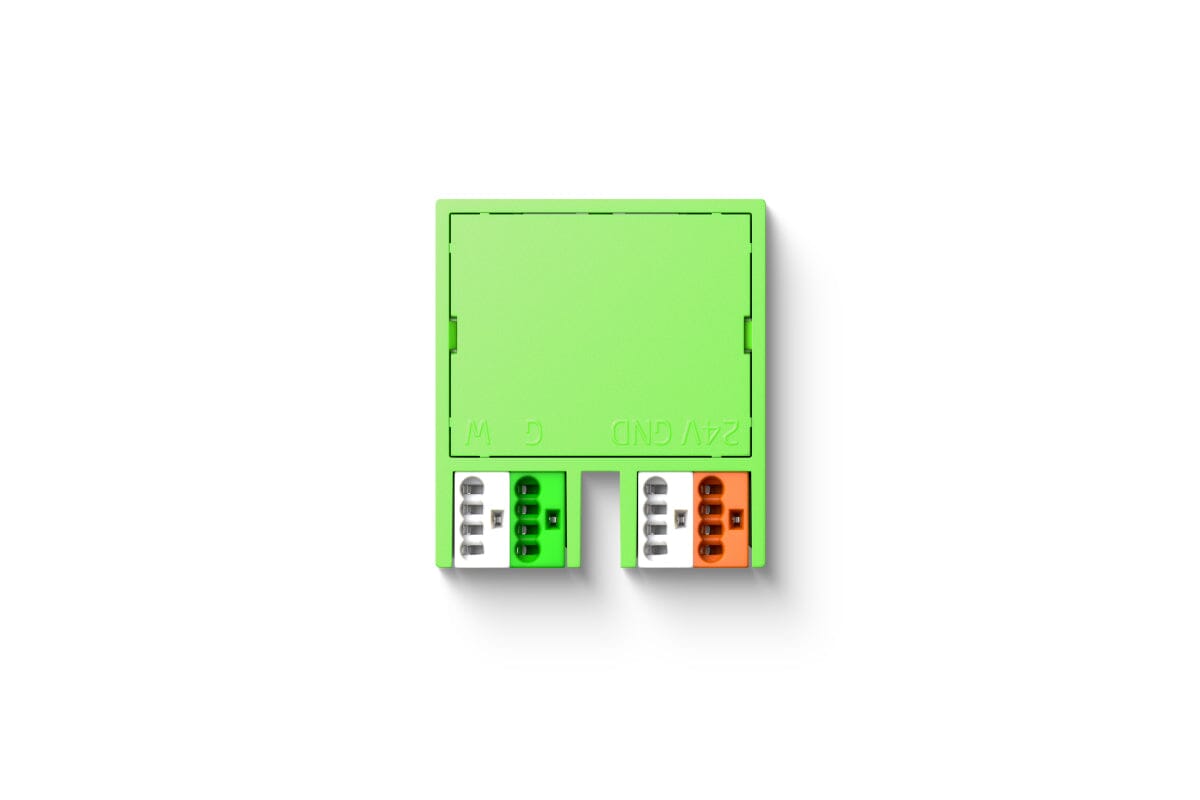

<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,28 … 0,8 mm² / AWG 23 … 18</span></td></tr>
<tr><th scope="row">Abisolierlänge</th><td><span class="st-v">5 … 6 mm / 0,2 … 0,24"</span></td></tr>
<tr><th scope="row">Temperaturbeständigkeit</th><td><span class="st-v">-40 … 105 °C / -40 … 221 °F</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Verbindungskabel</h3>
<table>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,2 mm² / AWG 24</span></td></tr>
<tr><th scope="row">Temperaturbeständigkeit</th><td><span class="st-v">80 °C / 176 °F</span></td></tr>
<tr><th scope="row">Länge</th><td><span class="st-v">100 mm / 3,94"</span></td></tr>
<tr><th scope="row">Konnektor</th><td><span class="st-v">Modular 6P6C (RJ-12)</span></td></tr>
<tr><th scope="row">Art. Nr.</th><td><span class="st-v">000588</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/hoemtree_BusConnect_1.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td><span class="st-v">Grün: RAL 6018</span></td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht & Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">15 g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">35 g</span></td></tr>
<tr><th scope="row">Produktmaße</th><td><span class="st-v">38,3 x 34,3 x 10,5 mm / 1,50 x 1,35 x 0,41" (L x B x H)</span></td></tr>
<tr><th scope="row">Packmaß</th><td><span class="st-v">79 x 79 x 41 mm / 3,11 x 3,11 x 1,61" (L x B x H)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen & Standards</h3>
<table>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP20</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Hörmann Tree</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Anschlusskabel</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Access/100592%20-%20H%C3%B6rmann%20Tree/Specifications/Folder-H%C3%B6rmann-Tree-100592.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Folder</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Access/100592%20-%20H%C3%B6rmann%20Tree/Specifications/CEEU_Ho%CC%88rman%2C%20Modbus%20Tree_100592%2C%20100593_CZ.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität CZ</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Access/100592%20-%20H%C3%B6rmann%20Tree/Specifications/CEEU_Ho%CC%88rman%2C%20Modbus%20Tree_100592%2C%20100593_PL.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität PL</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.loxone.com/dede/kb/hoermann-tree/" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M14 4h6v6"/><path d="M20 4 10.5 13.5"/><path d="M18 14.5V19a2 2 0 0 1-2 2H5a2 2 0 0 1-2-2V8a2 2 0 0 1 2-2h4.5"/></svg>
<span class="st-dl-name">Dokumentation</span>
<span class="st-dl-fmt">LINK</span>
</a>
<a class="st-dl" href="https://pim.loxone.com/datasheet/100592-hoermann-tree" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
