Loxone Hörmann Air Smart Home Loxone Hörmann Air Smart Home Loxone Hörmann Air Smart Home

Loxone Hörmann Air

Erhältlich
Artikelnummer: 100552
Normaler Preis €142,80 | Spare €-142,80 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

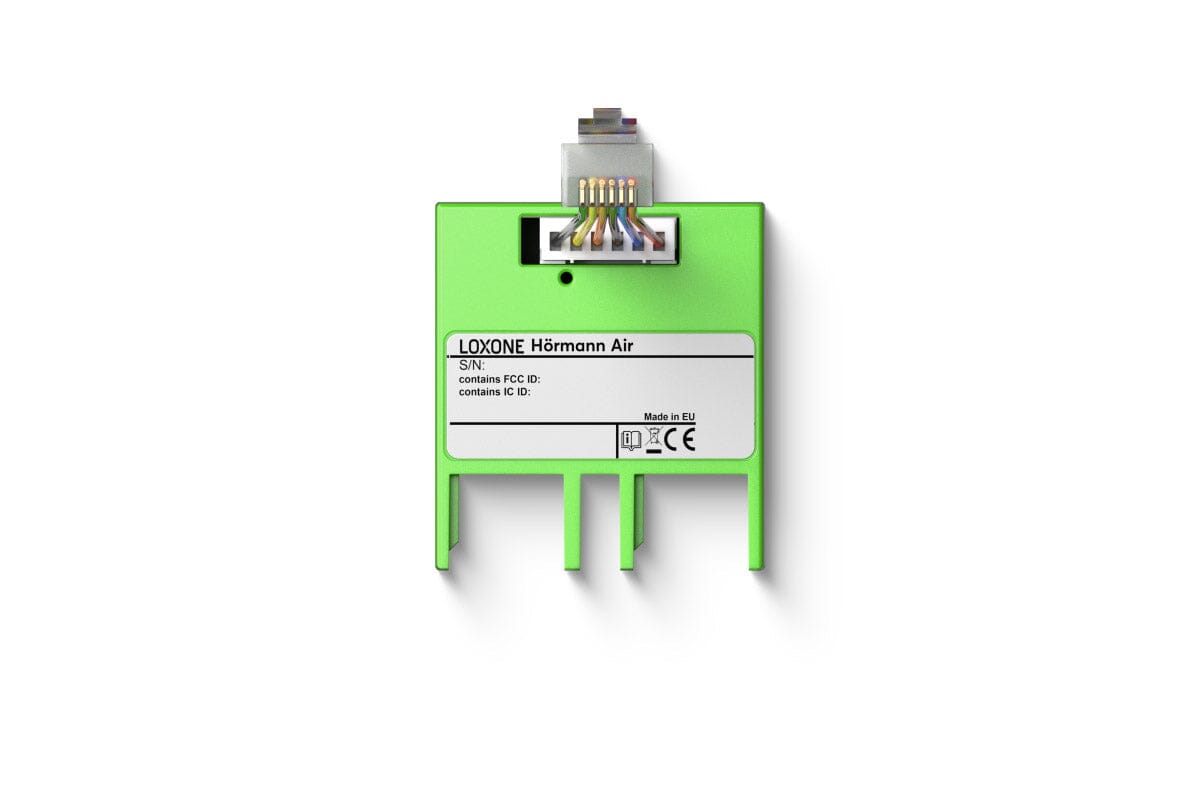

Loxone Hörmann Air

Loxone Hörmann Air

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Hörmann Torantriebe am Loxone System

Das Hörmann Air ist ein kompaktes Schnittstellenmodul für Hörmann Torantriebe. Es arbeitet mit dem Hörmann Kommunikationsprotokoll HCP in den Versionen 1 und 2 und erkennt automatisch, welcher Antrieb angeschlossen ist und welche HCP-Version er verwendet. Betriebsstunden, Zählzyklen und Wartungsintervalle werden protokolliert und überwacht. Die Versorgung kommt aus dem Hörmann Gerät selbst.

Anschluss und Funk

  • Hörmann HCP Protokoll Version 1 und 2, Antrieb wird automatisch erkannt
  • Protokollierung von Betriebsstunden, Zählzyklen und Wartungsintervallen
  • Versorgung aus dem Hörmann Gerät mit 10 bis 28 VDC
  • Anschlusskabel mit RJ-12-Stecker (6P6C) und 100 mm Länge liegt bei
  • Loxone Air auf 868 MHz oder 915 MHz mit interner Antenne
  • Leistungsaufnahme typisch 0,23 W, max. 0,3 W
  • Umgebungstemperatur -20 bis 65 °C, Schutzklasse IP20

Ausschreibungstext

Funk-Schnittstellenmodul für Hörmann Torantriebe, Loxone Hörmann Air, Artikelnummer 100552. Abmessungen 38,3 x 34,3 x 10,5 mm, Schutzklasse IP20. Versorgung aus dem Hörmann Gerät mit 10 bis 28 VDC. Kompatibel mit HCP 1 und 2, Anschluss über RJ-12-Kabel im Lieferumfang. Anbindung an den Miniserver über Loxone Air.

Technische Details

<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs a{color:inherit}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>

<div class="st-specs">

<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Spannungsversorgung</th><td><span class="st-v">von H&ouml;rmann Ger&auml;t (10 &hellip; 28&nbsp;VDC)</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td><span class="st-v">typ. 0,23&nbsp;W, max. 0,3&nbsp;W</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Loxone Air</th><td>
<span class="st-v">868&nbsp;MHz (SRD Band Europa), 4 Kan&auml;le, max. 15,1&nbsp;mW e.r.p.</span>
<span class="st-v">915&nbsp;MHz (ISM Band Region 2), 10 Kan&auml;le, max. 13,2&nbsp;mW</span>
<span class="st-v">interne Antenne</span>
</td></tr>
<tr><th scope="row">H&ouml;rmann HCP Schnittstelle</th><td>
<span class="st-v">Kompatibel mit H&ouml;rmann Kommunikationsprotokoll 1 und 2 (HCP)</span>
<span class="st-v">Das Ger&auml;t erkennt automatisch, welcher Torantrieb angeschlossen ist und welche HCP Version verwendet wird.</span>
</td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-20 &hellip; 65&nbsp;&deg;C / -4 &hellip; 149&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95&nbsp;% r.&nbsp;F. (nicht kondensierend)</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Kompatible H&ouml;rmann Antriebe</h3>
<table>
<tr><th scope="row">Kompatible H&ouml;rmann Antriebe</th><td>
<span class="st-v">Eine aktuelle Liste kompatibler H&ouml;rmann-Antriebe finden Sie online unter:</span>
<span class="st-v"><a href="https://shop.loxone.com/dede/product/100552-hoermann-air" target="_blank" rel="noopener noreferrer">shop.loxone.com/dede/product/100552-hoermann-air</a></span>
</td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Verbindungskabel</h3>
<table>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,2&nbsp;mm&sup2; / AWG 24</span></td></tr>
<tr><th scope="row">Temperaturbest&auml;ndigkeit</th><td><span class="st-v">80&nbsp;&deg;C / 176&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">L&auml;nge</th><td><span class="st-v">100&nbsp;mm / 3,94&quot;</span></td></tr>
<tr><th scope="row">Konnektor</th><td><span class="st-v">Modular 6P6C (RJ-12)</span></td></tr>
<tr><th scope="row">Art. Nr.</th><td><span class="st-v">000588</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/100552%20-%20Ho%CC%88rmann%20Air.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td><span class="st-v">Gr&uuml;n: RAL&nbsp;6018</span></td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Gewicht &amp; Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">11&nbsp;g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">31&nbsp;g</span></td></tr>
<tr><th scope="row">Produktma&szlig;e</th><td><span class="st-v">38,3 x 34,3 x 10,5&nbsp;mm / 1,50 x 1,35 x 0,41&quot; (L x B x H)</span></td></tr>
<tr><th scope="row">Produktma&szlig;zeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/AC%2C%20Ho%CC%88rmann%2C%20TreeAirBridge%2C%20ModbusAir.png" alt="Produktma&szlig;zeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packma&szlig;</th><td><span class="st-v">79 x 79 x 41&nbsp;mm / 3,11 x 3,11 x 1,61&quot; (L x B x H)</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen &amp; Standards</h3>
<table>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP20</span></td></tr>
</table>
</div>

</div>

Lieferumfang

<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>

<div class="st-lieferumfang">

<p class="st-note"><strong>Hinweis:</strong> Eine aktuelle Liste kompatibler H&ouml;rmann-Antriebe f&uuml;hrt Loxone auf der Produktseite zum H&ouml;rmann Air.</p>

<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">H&ouml;rmann Air</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Anschlusskabel</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>

</div>
