Beschreibung

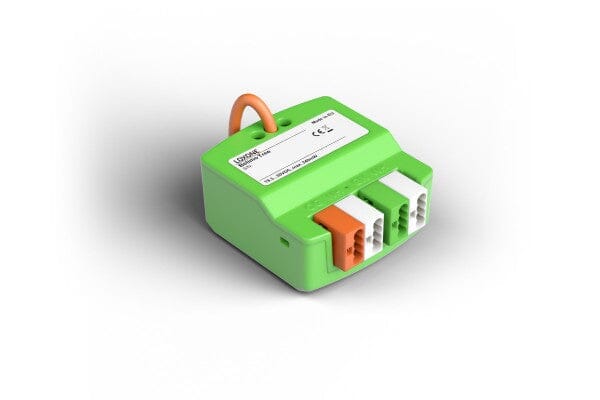

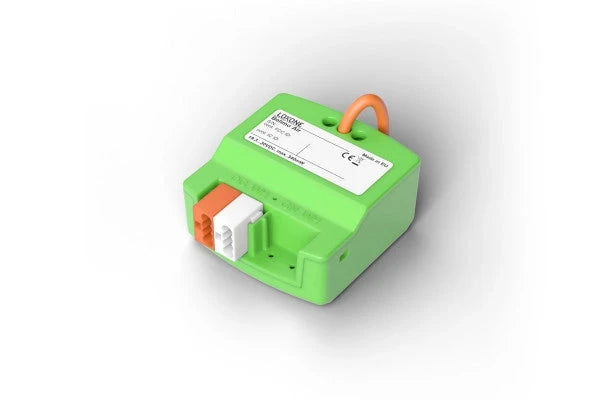

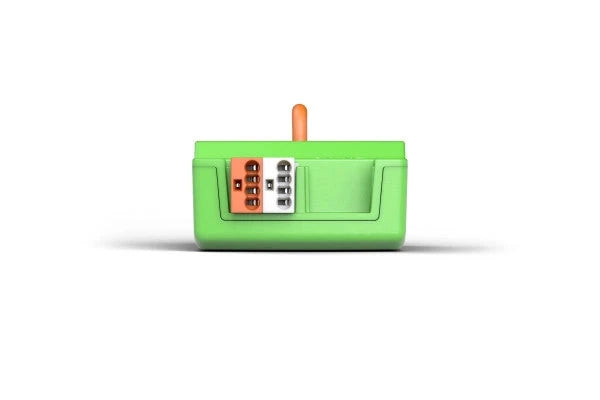

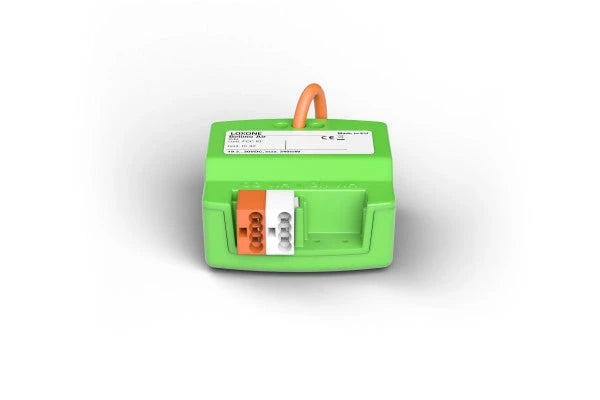

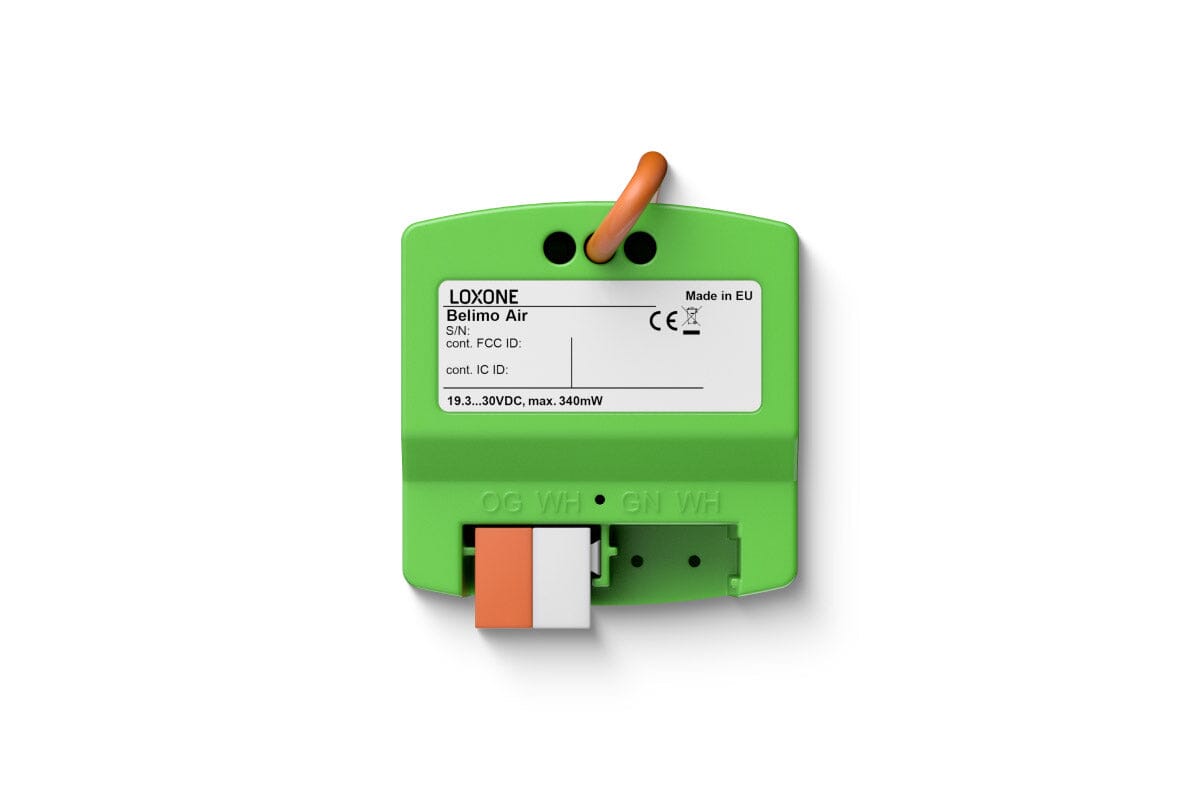

Belimo MP-Bus drahtlos am Loxone System

Das Belimo Air bindet Geräte am Belimo MP-Bus in die Loxone Haus- und Gebäudeautomation ein: Klappenantriebe, Ventilantriebe, Sensoren und Zähler. Die MP-Bus-Integration ist nativ, die Geräte lassen sich also direkt parametrieren und auslesen. Zum Miniserver funkt das Modul über Loxone Air. Versorgt wird es mit 19,3 bis 30 VDC.

MP-Bus und Anschluss

  • bis zu 16 Geräte, wenn ausschließlich MPL-Geräte angeschlossen sind
  • bis zu 8 Geräte bei gemischtem MP-Bus
  • MP-Bus-Anschlussleitung mit offenem Ende, 1,5 mm², 150 mm lang
  • Leistungsaufnahme typisch 0,32 W
  • Umgebungstemperatur -20 bis 70 °C, Schutzklasse IP20

Ausschreibungstext

Funk-Gateway für den Belimo MP-Bus, Loxone Belimo Air, Artikelnummer 100520. Abmessungen 39,45 x 38,95 x 20,20 mm, Schutzklasse IP20. Versorgungsspannung 19,3 bis 30 VDC. Einbindung von bis zu 16 MPL-Geräten oder 8 gemischten MP-Bus-Geräten. Anbindung an den Miniserver über Loxone Air.

Technische Details

<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>

<div class="st-specs">

<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Versorgungsspannung</th><td><span class="st-v">19,3 &hellip; 30&nbsp;VDC</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td><span class="st-v">typ. 0,32&nbsp;W</span></td></tr>
<tr><th scope="row">Verlustleistung bei max. Last</th><td><span class="st-v">0,41&nbsp;W</span></td></tr>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-20 &hellip; 70&nbsp;&deg;C / -4 &hellip; 158&nbsp;&deg;F</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Belimo MP-Bus</th><td>
<span class="st-v">Ausschlie&szlig;lich MPL Ger&auml;te: bis zu 16</span>
<span class="st-v">MP-Bus Ger&auml;te gemischt: bis zu 8</span>
</td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95&nbsp;% r.&nbsp;F. (nicht kondensierend)</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Klemmentyp</th><td>
<span class="st-v"><span class="st-k">DC Versorgung</span>DG220B</span>
<span class="st-v"><span class="st-k">MP-Bus</span>Anschlussleitung mit offenem Ende</span>
</td></tr>
<tr><th scope="row">Leiterquerschnitt</th><td>
<span class="st-v"><span class="st-k">DC Versorgung</span>0,28 &hellip; 0,8&nbsp;mm&sup2; / AWG23 &hellip; 18</span>
<span class="st-v"><span class="st-k">MP-Bus</span>1,5&nbsp;mm&sup2; / AWG18</span>
</td></tr>
<tr><th scope="row">Abisolierl&auml;nge</th><td>
<span class="st-v"><span class="st-k">DC Versorgung</span>5 &hellip; 6&nbsp;mm / 0,2 &hellip; 0,24&quot;</span>
</td></tr>
<tr><th scope="row">L&auml;nge</th><td>
<span class="st-v"><span class="st-k">MP-Bus</span>150&nbsp;mm / 5,91&quot;</span>
</td></tr>
<tr><th scope="row">Temperaturbest&auml;ndigkeit</th><td>
<span class="st-v"><span class="st-k">DC Versorgung</span>-40 &hellip; 105&nbsp;&deg;C / -40 &hellip; 221&nbsp;&deg;F</span>
<span class="st-v"><span class="st-k">MP-Bus</span>min. 80&nbsp;&deg;C / 176&nbsp;&deg;F IEC, min. 75&nbsp;&deg;C / 167&nbsp;&deg;F UL</span>
</td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/100520%20-%20Belimo%20Air.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td><span class="st-v">Gr&uuml;n: RAL&nbsp;6018</span></td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Gewicht &amp; Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">37&nbsp;g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">59&nbsp;g</span></td></tr>
<tr><th scope="row">Produktma&szlig;e</th><td><span class="st-v">39,45 x 38,95 x 20,20&nbsp;mm / 1,55 x 1,53 x 0,80&quot; (L x B x H)</span></td></tr>

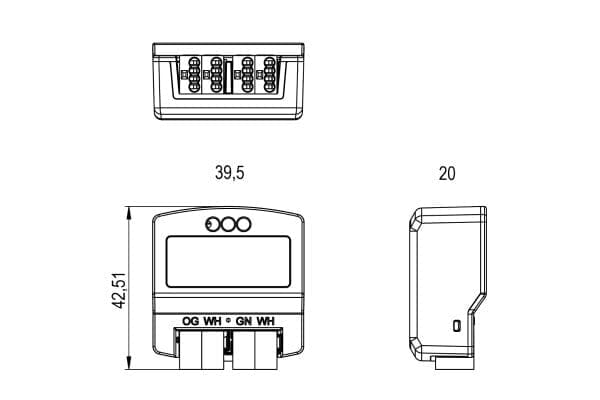

<tr><th scope="row">Produktma&szlig;zeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/100519%2C100520%20-%20Belimo.png" alt="Produktma&szlig;zeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packma&szlig;</th><td><span class="st-v">84 x 80 x 47&nbsp;mm / 3,31 x 3,15 x 1,85&quot; (L x B x H)</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen &amp; Standards</h3>
<table>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP20</span></td></tr>
</table>
</div>

</div>
