Kommunikativer Drehantrieb mit einstellbarer Laufzeit

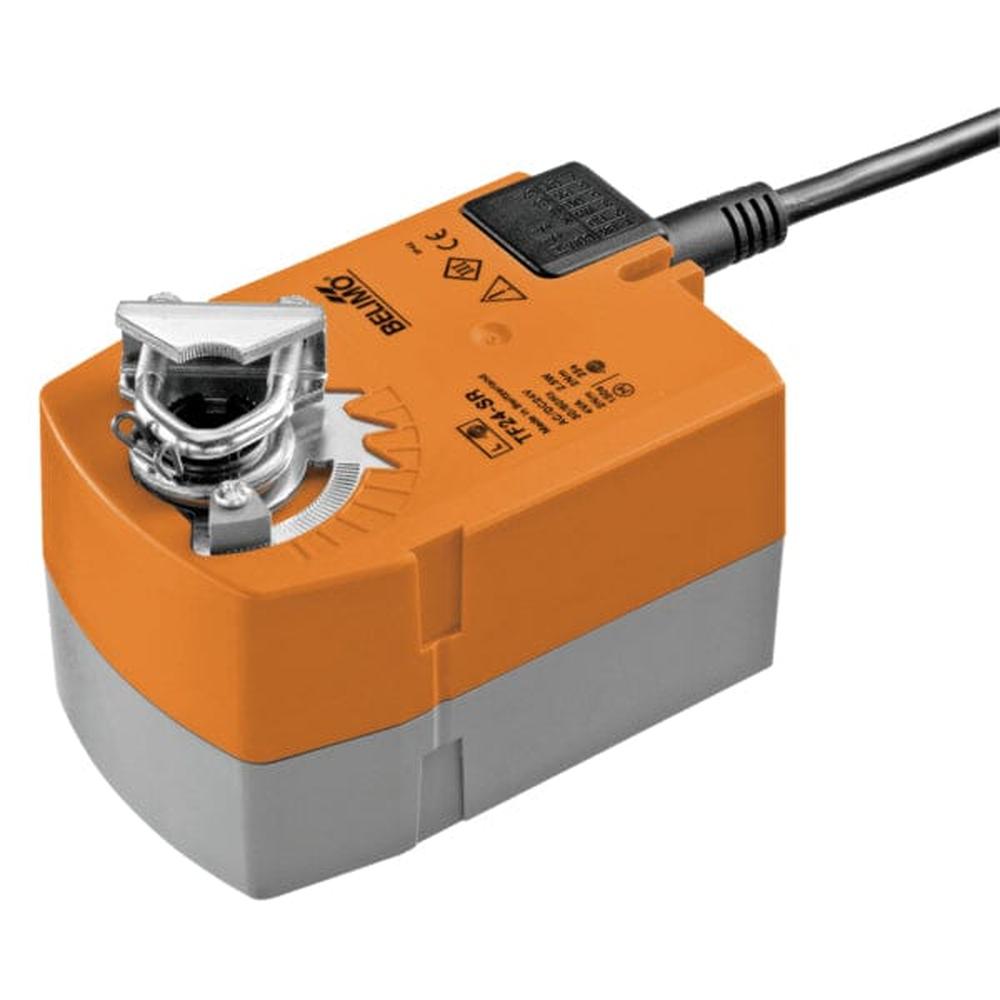

Der TF24-SR ist ein Drehantrieb für Luftklappen in der technischen Gebäudeausrüstung. Er positioniert die Klappe mit einem Drehmoment von 2,5 Nm entweder konventionell über ein Stellsignal oder digital über den MP-Bus. Die Versorgung erfolgt über einen Sicherheitstransformator mit AC/DC 24 V.
Funktionsweise und Notstellfunktion
Im Betrieb spannt der Motor eine Rückzugsfeder, während er die Klappe auf die vom Stellsignal vorgegebene Position fährt. Bei Unterbrechung der Speisespannung dreht die Feder die Klappe ohne Fremdenergie in unter 25 s in die Notstellposition zurück. Die Motorsteuerung nutzt den Mikrochip M600 von Belimo mit der INFORM-Methode für eine sensorlose, präzise Positionierung.
Ansteuerung und Anschluss
Der Antrieb kommuniziert über den MP-Bus von Belimo mit bis zu 16 Knoten je Netzwerk, ohne dass Abschirmung, Verdrillung oder Abschlusswiderstände erforderlich sind. Alternativ steht die stetige Ansteuerung mit 2...10 V bei einem Eingangswiderstand von 100 kΩ zur Verfügung, inklusive Stellungsrückmeldung im gleichen Bereich. Die Motorlaufzeit ist über den Belimo Assistant 2 von 75 bis 300 s einstellbar.
- Ansteuerung: MP-Bus, DC 2...10 V, DC 0,5...10 V
- Nennspannung: AC/DC 24 V
- Leistungsaufnahme im Betrieb: 1,3 W
- Anschluss: Kabel 1 m, 4x 0,75 mm²
- Laufzeit Motor: 150 s / 90°, einstellbar 75...300 s
- Laufzeit Notstellfunktion: unter 25 s
- Schutzart: IP42
Ausschreibungstext
Kommunikativer Drehantrieb mit Notstellfunktion und einstellbarer Laufzeit für Luftklappen, Ansteuerung MP-Bus oder stetig 2...10 V, Drehmoment 2,5 Nm, Nennspannung AC/DC 24 V, Schutzart IP42.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr>
<th scope="row">Spannung AC/DC</th>
<td>
<span class="st-v">AC/DC 24 V</span>
</td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Betrieb)</th>
<td>
<span class="st-v">1.3 W</span>
</td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Halten)</th>
<td>
<span class="st-v">0.6 W</span>
</td>
</tr>
<tr>
<th scope="row">Leistungsverbrauch Dimensionierung</th>
<td>
<span class="st-v">2.6 VA</span>
</td>
</tr>
<tr>
<th scope="row">Anschluss Speisungssteuerung</th>
<td>
<span class="st-v">Kabel 1 m, 4x 0.75 mm²</span>
</td>
</tr>
<tr>
<th scope="row">Drehmoment</th>
<td>
<span class="st-v">2.5 Nm</span>
</td>
</tr>
<tr>
<th scope="row">Ansteuerungsart</th>
<td>
<span class="st-v">MP-Bus</span>
<span class="st-v">DC 2...10 V</span>
<span class="st-v">DC 0.5...10 V</span>
</td>
</tr>
<tr>
<th scope="row">Bewegungsrichtung des Motors</th>
<td>
<span class="st-v">wählbar mit Schalter L/R</span>
</td>
</tr>
<tr>
<th scope="row">Drehrichtung (Notstellfunktion)</th>
<td>
<span class="st-v">Wählbar durch Montage L/R</span>
</td>
</tr>
<tr>
<th scope="row">Handverstellung</th>
<td>
<span class="st-v">Nein</span>
</td>
</tr>
<tr>
<th scope="row">Drehwinkel</th>
<td>
<span class="st-v">95°</span>
</td>
</tr>
<tr>
<th scope="row">Laufzeit (Motor)</th>
<td>
<span class="st-v">150 s / 90°</span>
</td>
</tr>
<tr>
<th scope="row">Laufzeit Motor veränderbar</th>
<td>
<span class="st-v">75...300 s</span>
</td>
</tr>
<tr>
<th scope="row">Laufzeit (Notstellfunktion)</th>
<td>
<span class="st-v"><25 s</span>
</td>
</tr>
<tr>
<th scope="row">Achsmitnahme</th>
<td>
<span class="st-v">Universalklemmbock 6...12.7 mm</span>
</td>
</tr>
<tr>
<th scope="row">Schutzklasse</th>
<td>
<span class="st-v">IP42</span>
</td>
</tr>
<tr>
<th scope="row">Umgebungstemperatur</th>
<td>
<span class="st-v">-30...50°C [-22...122°F]</span>
</td>
</tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo TF24-SR</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Verdrehsicherung</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_TF24-SR_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_TF_installation-instructions.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Montageanleitung</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_TF24-SR.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_TF.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Umweltdeklaration</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
