Stetiger Drehantrieb für Luftklappen mit Notstellfunktion

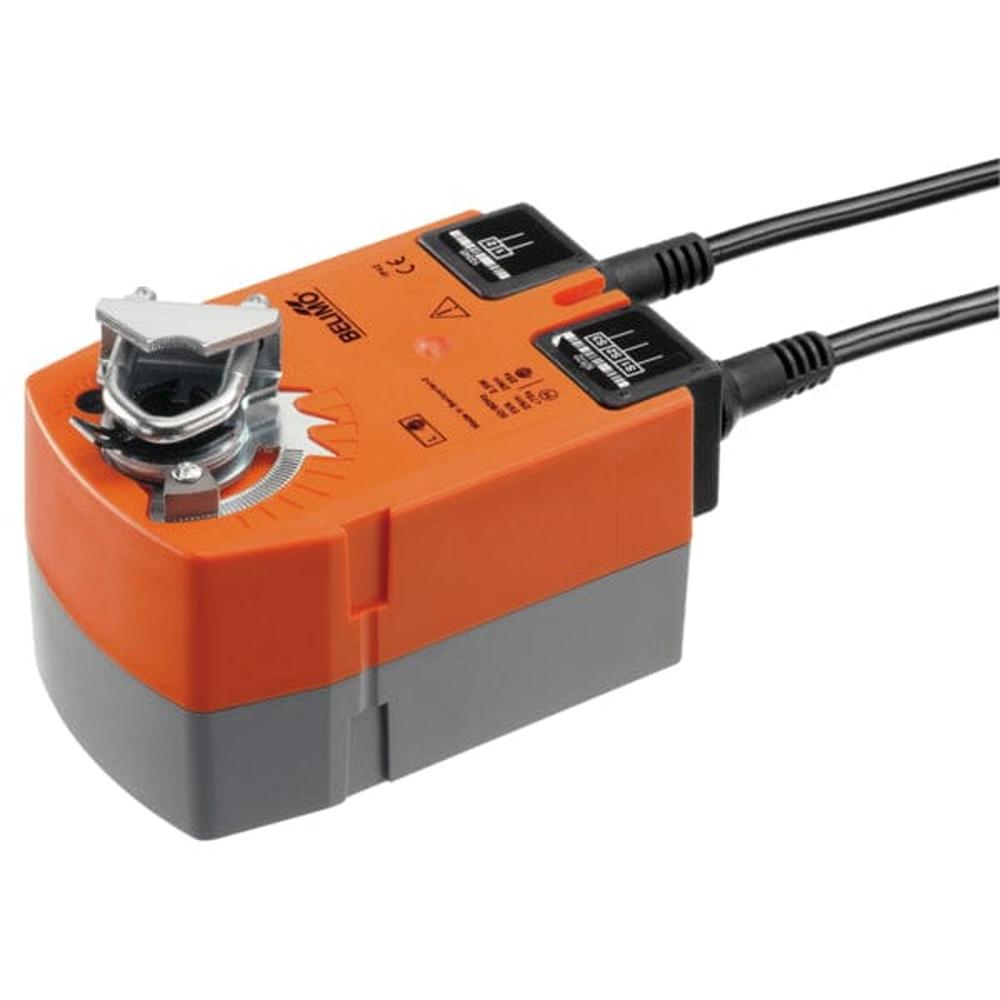

Der TF230-SR ist ein stetiger Drehantrieb für Luftklappen in der technischen Gebäudeausrüstung. Er positioniert die Klappe stufenlos nach einem Stellsignal und montiert direkt auf der Klappenachse. Der Antrieb arbeitet mit einem Drehmoment von 2,5 Nm bei Netzspannung AC 100...240 V.
Funktionsweise und Notstellfunktion
Im Betrieb spannt der Motor eine Rückzugsfeder, während er die Klappe auf die vom Stellsignal vorgegebene Position fährt. Bei Unterbrechung der Speisespannung dreht die Feder die Klappe ohne Fremdenergie in unter 25 s in die Notstellposition zurück. Der Antrieb ist überlastsicher und stoppt selbstständig am mechanischen Endanschlag.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt stetig mit einem Stellsignal von 2...10 V bei einem Eingangswiderstand von 100 kΩ. Die Positionsgenauigkeit liegt bei ±5 %, eine Stellungsrückmeldung im gleichen Spannungsbereich steht zur Verfügung.
- Ansteuerung: stetig, DC 2...10 V
- Nennspannung: AC 100...240 V
- Leistungsaufnahme im Betrieb: 2,5 W
- Anschluss Speisung: Kabel 1 m, 2x 0,75 mm²
- Anschluss Steuerung: Kabel 1 m, 3x 0,75 mm²
- Laufzeit Motor: 150 s / 90°
- Laufzeit Notstellfunktion: unter 25 s
- Schutzart: IP42
Ausschreibungstext
Stetiger Drehantrieb mit Notstellfunktion für Luftklappen, Stellsignal DC 2...10 V mit Stellungsrückmeldung, Drehmoment 2,5 Nm, Nennspannung AC 100...240 V, Laufzeit 150 s / 90°, Schutzart IP42.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr>
<th scope="row">Spannung AC/DC</th>
<td>
<span class="st-v">AC 100...240 V</span>
</td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Betrieb)</th>
<td>
<span class="st-v">2.5 W</span>
</td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Halten)</th>
<td>
<span class="st-v">2 W</span>
</td>
</tr>
<tr>
<th scope="row">Leistungsverbrauch Dimensionierung</th>
<td>
<span class="st-v">5 VA</span>
</td>
</tr>
<tr>
<th scope="row">Anschluss Speisung</th>
<td>
<span class="st-v">Kabel 1 m, 2x 0.75 mm²</span>
</td>
</tr>
<tr>
<th scope="row">Anschluss Steuerung</th>
<td>
<span class="st-v">Kabel 1 m, 3x 0.75 mm²</span>
</td>
</tr>
<tr>
<th scope="row">Drehmoment</th>
<td>
<span class="st-v">2.5 Nm</span>
</td>
</tr>
<tr>
<th scope="row">Ansteuerungsart</th>
<td>
<span class="st-v">DC 2...10 V</span>
</td>
</tr>
<tr>
<th scope="row">Bewegungsrichtung des Motors</th>
<td>
<span class="st-v">wählbar mit Schalter L/R</span>
</td>
</tr>
<tr>
<th scope="row">Drehrichtung (Notstellfunktion)</th>
<td>
<span class="st-v">Wählbar durch Montage L/R</span>
</td>
</tr>
<tr>
<th scope="row">Handverstellung</th>
<td>
<span class="st-v">Nein</span>
</td>
</tr>
<tr>
<th scope="row">Drehwinkel</th>
<td>
<span class="st-v">95°</span>
</td>
</tr>
<tr>
<th scope="row">Laufzeit (Motor)</th>
<td>
<span class="st-v">150 s / 90°</span>
</td>
</tr>
<tr>
<th scope="row">Laufzeit (Notstellfunktion)</th>
<td>
<span class="st-v"><25 s</span>
</td>
</tr>
<tr>
<th scope="row">Achsmitnahme</th>
<td>
<span class="st-v">Universalklemmbock 6...12.7 mm</span>
</td>
</tr>
<tr>
<th scope="row">Schutzklasse</th>
<td>
<span class="st-v">IP42</span>
</td>
</tr>
<tr>
<th scope="row">Umgebungstemperatur</th>
<td>
<span class="st-v">-30...50°C [-22...122°F]</span>
</td>
</tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo TF230-SR</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Verdrehsicherung</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_TF230-SR_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_TF_installation-instructions.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Montageanleitung</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_TF230-SR.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_TF.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Umweltdeklaration</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
