Hubantrieb mit MP-Bus und Signalwandlung, 1500 N Stellkraft

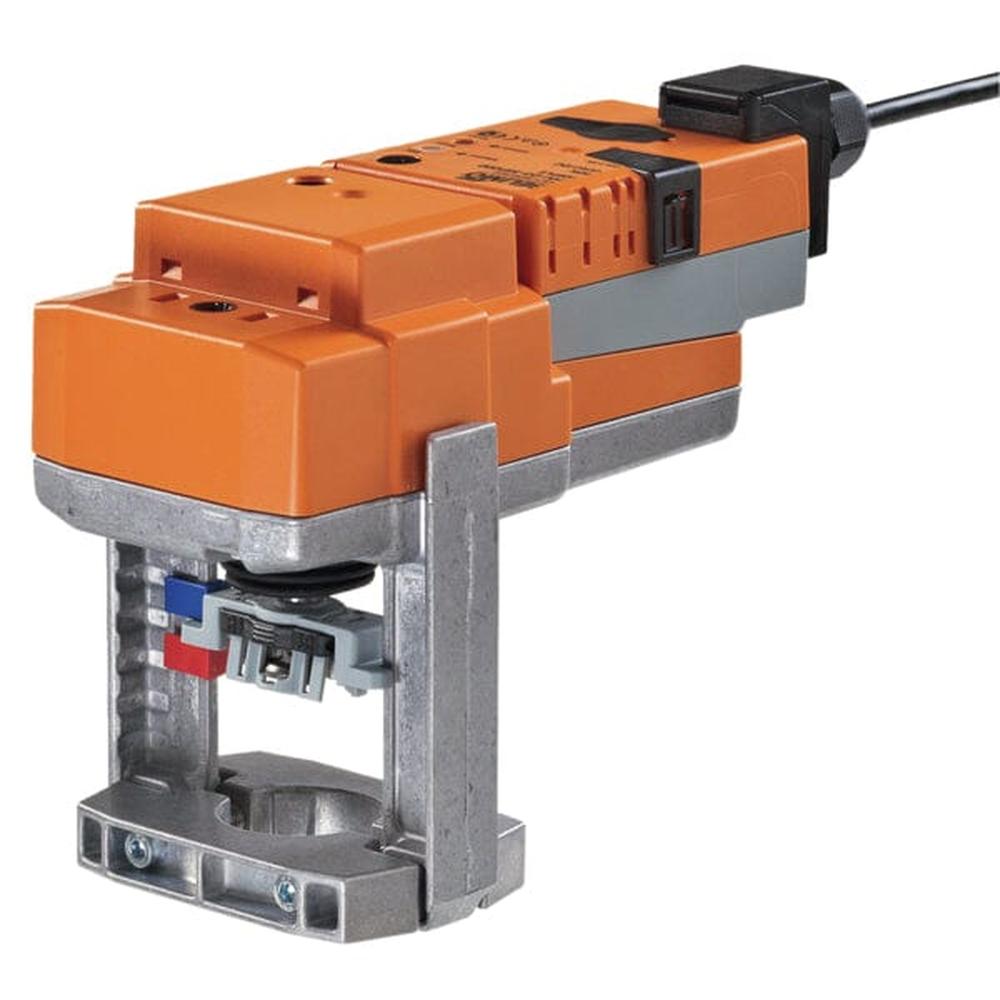

Der Belimo SV24A-MP-TPC ist ein Hubantrieb für Hubventile mit 1500 N Stellkraft, der sich über MP-Bus oder ein analoges Stellsignal von 2 bis 10 V ansteuern lässt. Über MP-Bus dient er zusätzlich als Wandler für Sensorsignale und eignet sich für die Regelung von Heiz- und Kühlkreisen in stationären Heizungs-, Lüftungs- und Klimaanlagen.
Funktionsweise
Im konventionellen Betrieb folgt der Antrieb dem Stellsignal Y und fährt auf die vorgegebene Stellung, eine Messspannung zeigt die Antriebsstellung von 0 bis 100 Prozent elektrisch an. Im Busbetrieb erhält er sein digitales Stellsignal vom übergeordneten Regler über MP-Bus. Bei der ersten Inbetriebnahme führt der Antrieb eine Adaption durch, bei der sich Arbeitsbereich und Stellungsrückmeldung an den mechanischen Stellbereich anpassen. Am Endanschlag hält der Antrieb ohne Endschalter automatisch an.
Ansteuerung und Anschluss
- Nennspannung: AC/DC 24 V
- Ansteuerung: MP-Bus, 2...10 V oder 0,5...10 V
- Leistungsaufnahme im Betrieb: 2 W, im Halten: 1,5 W
- Leistungsverbrauch für die Dimensionierung: 3,5 VA
- Elektrischer Anschluss: Klemmen mit 1 m Kabel, 4 x 0,75 mm², Klemme 4 mm²
- Laufzeit: 150 s, einstellbar zwischen 90 und 150 s
- Schutzart: IP54
- Umgebungstemperatur: 0 bis 50 °C
Montage und Handverstellung
Die Montage erfolgt mit formschlüssigen Klemmbacken direkt auf dem Ventilhals, der Antrieb ist dabei um 360 Grad schwenkbar. Für Wartungsarbeiten steht eine arretierbare Handverstellung per Drucktaste zur Verfügung, der Hub lässt sich zusätzlich mit einem 4-mm-Innensechskantschlüssel justieren.
Ausschreibungstext
Kommunikationsfähiger Hubantrieb für 2- und 3-Wege-Hubventile, Stellkraft 1500 N, Hub 20 mm, Ansteuerung über MP-Bus oder 2...10 V, Nennspannung AC/DC 24 V, Laufzeit 90 bis 150 s, Schutzart IP54, Anschluss über Klemmen mit Kabel.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Spannung AC/DC</th><td><span class="st-v">AC/DC 24 V</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Betrieb)</th><td><span class="st-v">2 W</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Halten)</th><td><span class="st-v">1.5 W</span></td></tr>
<tr><th scope="row">Leistungsverbrauch Dimensionierung</th><td><span class="st-v">3.5 VA</span></td></tr>
<tr><th scope="row">Anschluss Speisungssteuerung</th><td><span class="st-v">Klemmen mit Kabel 1 m, 4x 0.75 mm², Klemme 4 mm²</span></td></tr>
<tr><th scope="row">Stellkraft</th><td><span class="st-v">1500 N</span></td></tr>
<tr><th scope="row">Ansteuerungsart</th><td>
<span class="st-v">MP-Bus</span>
<span class="st-v">DC 2...10 V</span>
<span class="st-v">DC 0.5...10 V</span>
</td></tr>
<tr><th scope="row">Handverstellung</th><td><span class="st-v">Mit Drucktaste, arretierbar</span></td></tr>
<tr><th scope="row">Hub</th><td><span class="st-v">20 mm</span></td></tr>
<tr><th scope="row">Laufzeit (Motor)</th><td><span class="st-v">150 s / 20 mm</span></td></tr>
<tr><th scope="row">Laufzeit Motor veränderbar</th><td><span class="st-v">90...150 s</span></td></tr>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP54</span></td></tr>
<tr><th scope="row">Schutzart NEMA</th><td><span class="st-v">NEMA 2</span></td></tr>
<tr><th scope="row">Gehäusetyp</th><td><span class="st-v">UL Enclosure Type 2</span></td></tr>
<tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">0...50°C [32...122°F]</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo SV24A-MP-TPC</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_SV24A-MP-TPC_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_LV..A_NV..A_SV..A_installation-instructions.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Montageanleitung</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_SV24A-MP-TPC.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_SV.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Umweltdeklaration</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
