Geräuscharmer Hubantrieb mit 1500 N Stellkraft

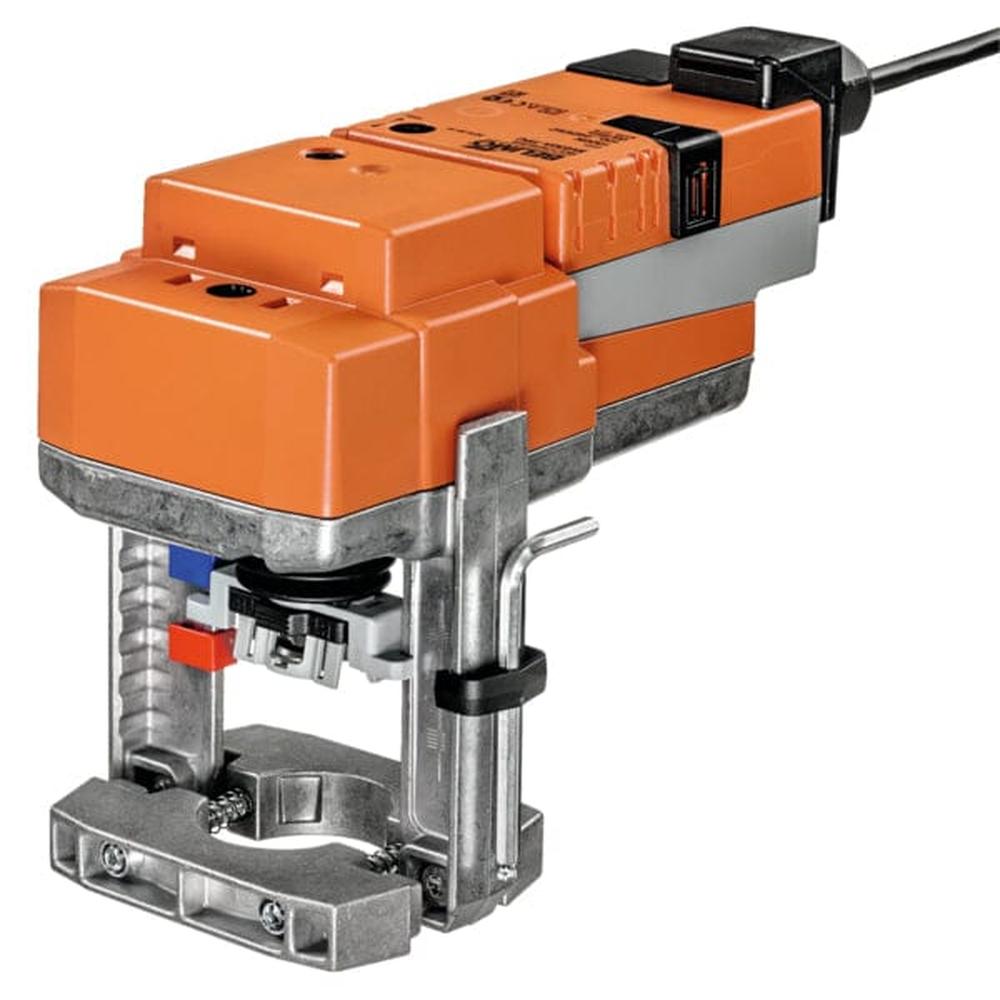

Der Belimo SV230A-TPC ist ein Hubantrieb für Hubventile mit 1500 N Stellkraft und einem breiten Spannungsbereich von AC 100 bis 240 V. Er lässt sich wahlweise Auf/Zu oder im 3-Punkt-Betrieb ansteuern und eignet sich für die Regelung von Heiz- und Kühlkreisen in stationären Heizungs-, Lüftungs- und Klimaanlagen.
Funktionsweise
Der Antrieb fährt den Ventilstößel in die angesteuerte Richtung und stoppt selbstständig am mechanischen Endanschlag, ohne dass dafür Endschalter nötig sind. Werkseitig ist der Stößel eingezogen ausgeliefert. Mit einem Schallleistungspegel von 35 dB(A) arbeitet der Motor vergleichsweise leise.
Ansteuerung und Anschluss
- Nennspannung: AC 100...240 V
- Ansteuerung: Auf/Zu oder 3-Punkt
- Leistungsaufnahme im Betrieb: 2 W, im Halten: 1 W
- Leistungsverbrauch für die Dimensionierung: 4 VA
- Elektrischer Anschluss: Klemmen mit 1 m Kabel, 3 x 0,75 mm², Klemme 4 mm²
- Laufzeit: 150 s für 20 mm Hub
- Schutzart: IP54
- Umgebungstemperatur: 0 bis 50 °C
Montage und Handverstellung
Die Montage erfolgt mit formschlüssigen Klemmbacken direkt auf dem Ventilhals, der Antrieb ist dabei um 360 Grad schwenkbar. Für Wartungsarbeiten steht eine arretierbare Handverstellung per Drucktaste zur Verfügung, der Hub lässt sich zusätzlich mit einem 4-mm-Innensechskantschlüssel justieren.
Ausschreibungstext
Elektromotorischer Hubantrieb für 2- und 3-Wege-Hubventile, Stellkraft 1500 N, Hub 20 mm, Nennspannung AC 100...240 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 150 s, Schutzart IP54, Anschluss über Klemmen mit Kabel.
