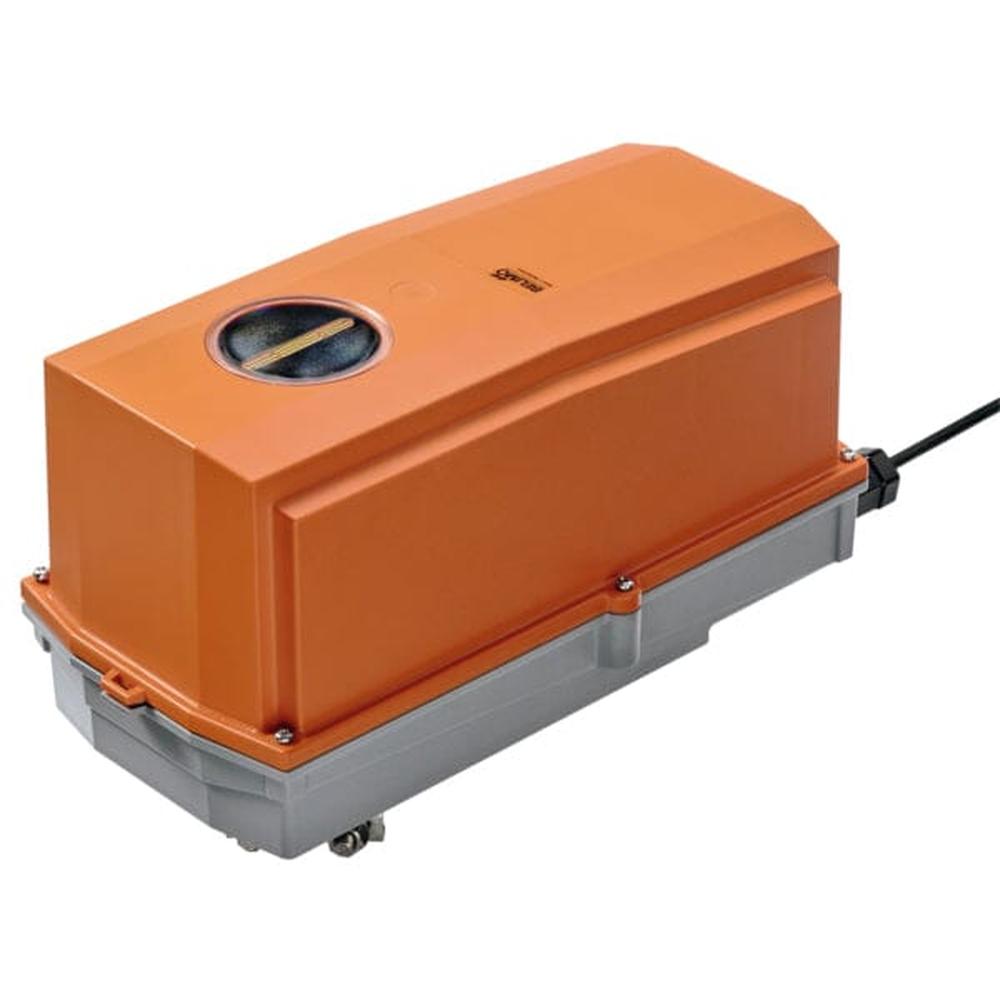

Konfigurierbarer Drehantrieb für Außenanwendungen
Der SMQ24G-MF ist ein konfigurierbarer Klappenantrieb im IP66/67-Schutzgehäuse für Klappen in HLK-Anlagen und vergleichbaren industriellen Anwendungen, ausgelegt für Luftklappen bis rund 3,2 m². Er liefert 16 Nm Drehmoment bei AC/DC 24 V und eignet sich besonders für den Einsatz im Freien.
Veränderbare Laufzeit und Selbstadaption
Laufzeit und Ansteuerbereich lassen sich am Antrieb konfigurieren, die Laufzeit ist von 7 auf bis zu 35 Sekunden veränderbar. Bei Inbetriebnahme und nach jeder Verstellung des Drehwinkels ist eine Selbstadaption durchzuführen. Der Deckel des Schutzgehäuses lässt sich öffnen, muss danach aber wieder dicht verschlossen werden.
Stetige Ansteuerung 2...10 V
Die Ansteuerung erfolgt stetig mit DC 2...10 V.
- Nennspannung AC/DC 24 V
- Ansteuerungsart stetig DC 2...10 V
- Leistungsaufnahme Betrieb 15 W, Ruhezustand 2 W
- Anschluss Kabel 1 m, 4x 0,75 mm², FRNC (halogenfrei)
- Laufzeit 7 s je 90°, veränderbar 7...35 s
- Schutzart IP66/67, NEMA 4X
- Umgebungstemperatur -30...40 °C
Montage mit mitgelieferter Verdrehsicherung
Der Antrieb wird mit einem Universalklemmbock für Achsen von 12 bis 26,7 mm direkt auf die Klappenachse montiert, Anschlusskabel und Verdrehsicherung sind im Lieferumfang enthalten. Als Zubehör stehen Hilfsschalter, Rückführpotentiometer, ein Signalwandler sowie Stellungsgeber für Wand-, Einbau- und Frontmontage und Service-Tools zur Konfiguration zur Verfügung.
Ausschreibungstext
Drehantrieb, Drehmoment 16 Nm, AC/DC 24 V, Ansteuerung stetig 2...10 V, Laufzeit 7 s (7...35 s), Schutzart IP66/67, für den Einsatz im Freien.
