Stetiger Drehantrieb für Luftklappen unter rauen Umgebungsbedingungen

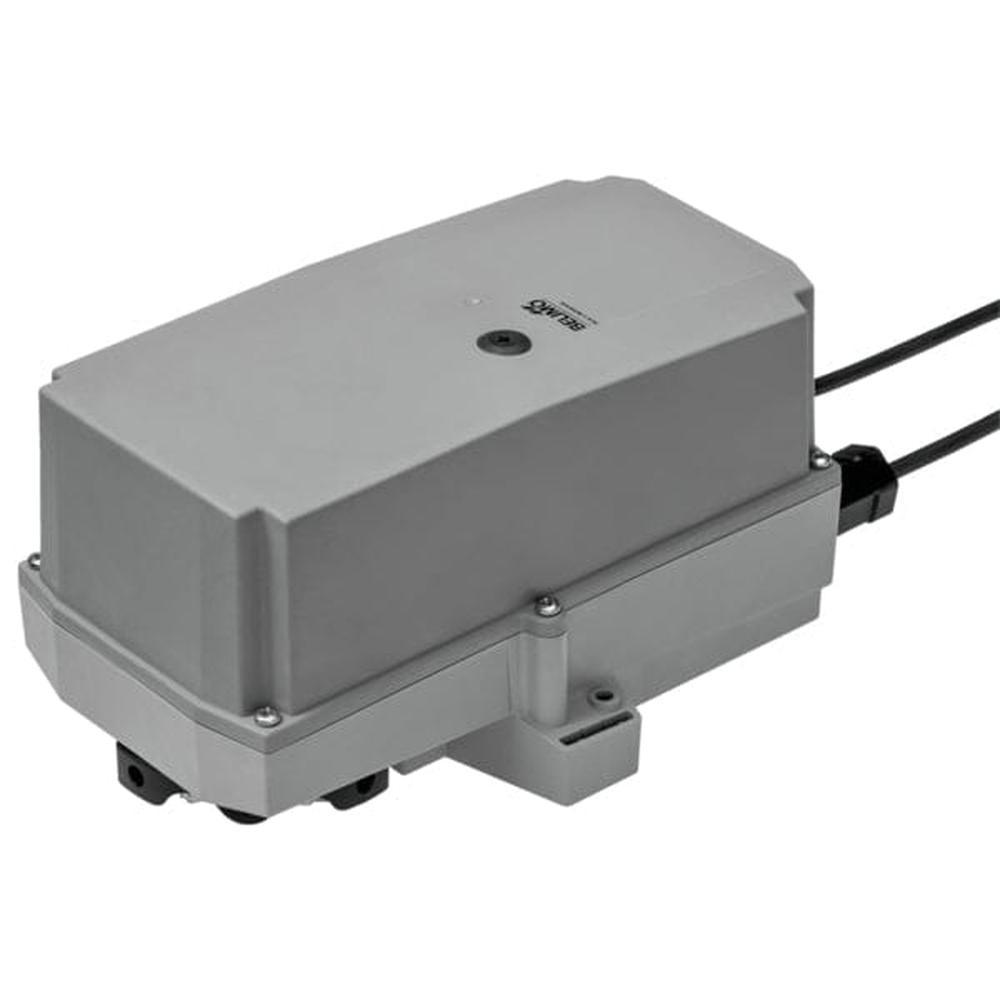

Der Belimo SM230PSR ist ein stetiger RobustLine-Klappenantrieb für das Verstellen von Klappen in raumlufttechnischen und industriellen Anlagen. Er eignet sich für Luftklappen bis etwa 4 m² und liefert bei einer Nennspannung von AC 100...240 V ein Drehmoment von 20 Nm. Das Gehäuse ist gegen Witterungseinflüsse geschützt und eignet sich für Außenanwendungen wie Holztrocknung, Tierzucht, Lebensmittelverarbeitung, Landwirtschaft, Hallenbäder, Wechselklima und Laboratorien.
Stellsignal und elektrische Stellungsanzeige
Der Antrieb fährt auf die vom Stellsignal Y vorgegebene Stellung. Die Messspannung U zeigt die Klappenstellung elektrisch an und kann als Stellsignal für weitere Antriebe genutzt werden. Er ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
Ansteuerung mit stetigem 2...10 V Signal
Die Ansteuerung erfolgt mit einem stetigen Steuersignal von 2 bis 10 V.
- Nennspannung: AC 100...240 V
- Steuersignal: 2...10 V
- Laufzeit: 150 s
- Schutzart: IP66/67 (NEMA 4X)
- Anschluss Speisung: Kabel 1 m, 2x 0,75 mm²
- Anschluss Steuerung: Kabel 1 m, 4x 0,75 mm²
- Umgebungstemperatur: -30 bis 50 °C
Direktmontage auf der Klappenachse
Die Montage erfolgt direkt auf der Klappenachse mit dem mitgelieferten Universalklemmbock für Achsen von 14 bis 20 mm, eine Verdrehsicherung liegt bei. Eine Handverstellung mit Drucktaste ist möglich. Aufgrund einer Materialabkündigung wird der Gehäusedeckel der RobustLine-Serie in Grau statt in Orange geliefert, alle übrigen Eigenschaften bleiben unverändert.
Ausschreibungstext
Elektromotorischer Drehantrieb Belimo SM230PSR für Luftklappen, RobustLine-Bauart mit Drehmoment 20 Nm, Nennspannung AC 100...240 V, stetiger Ansteuerung 2...10 V und Schutzart IP66/67.
