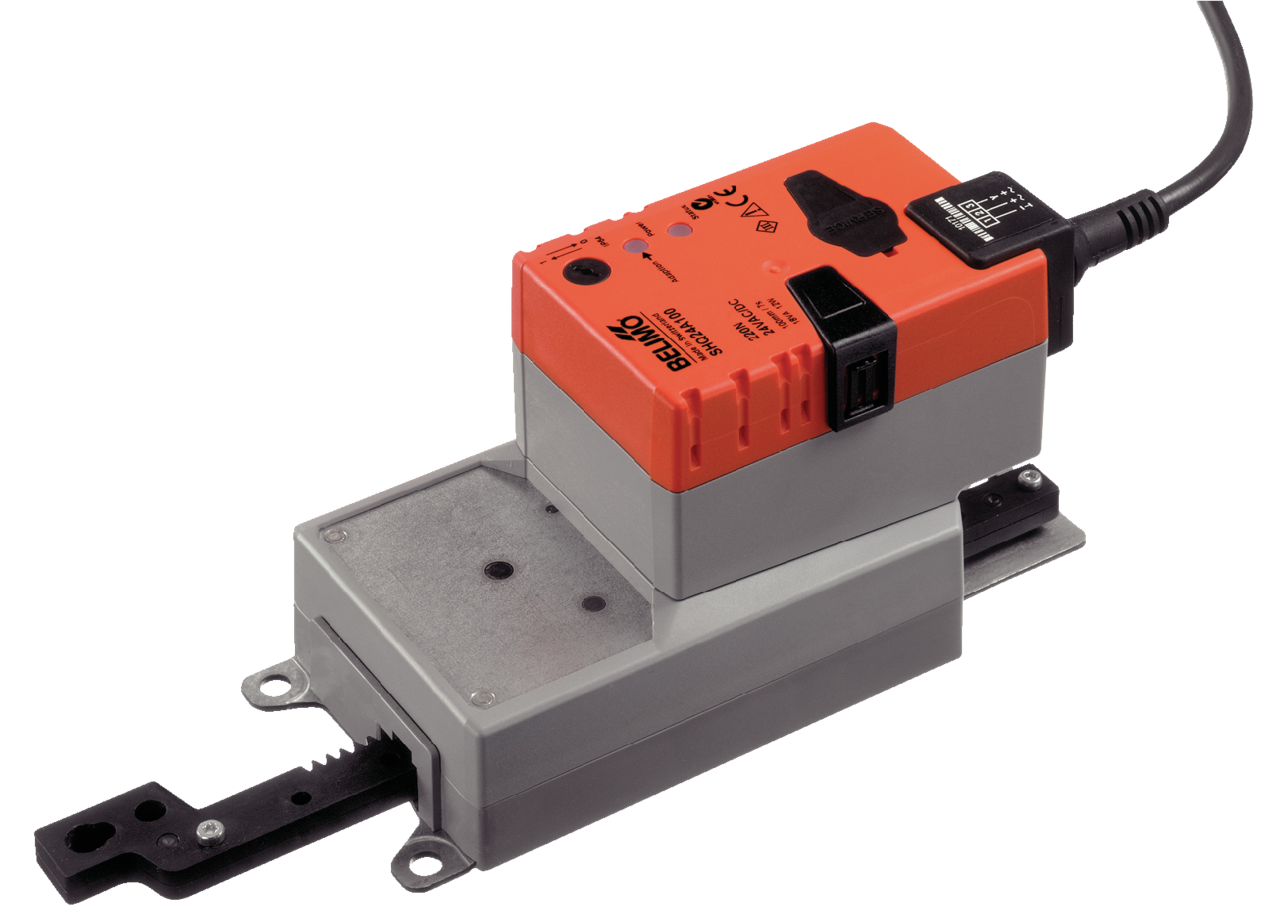

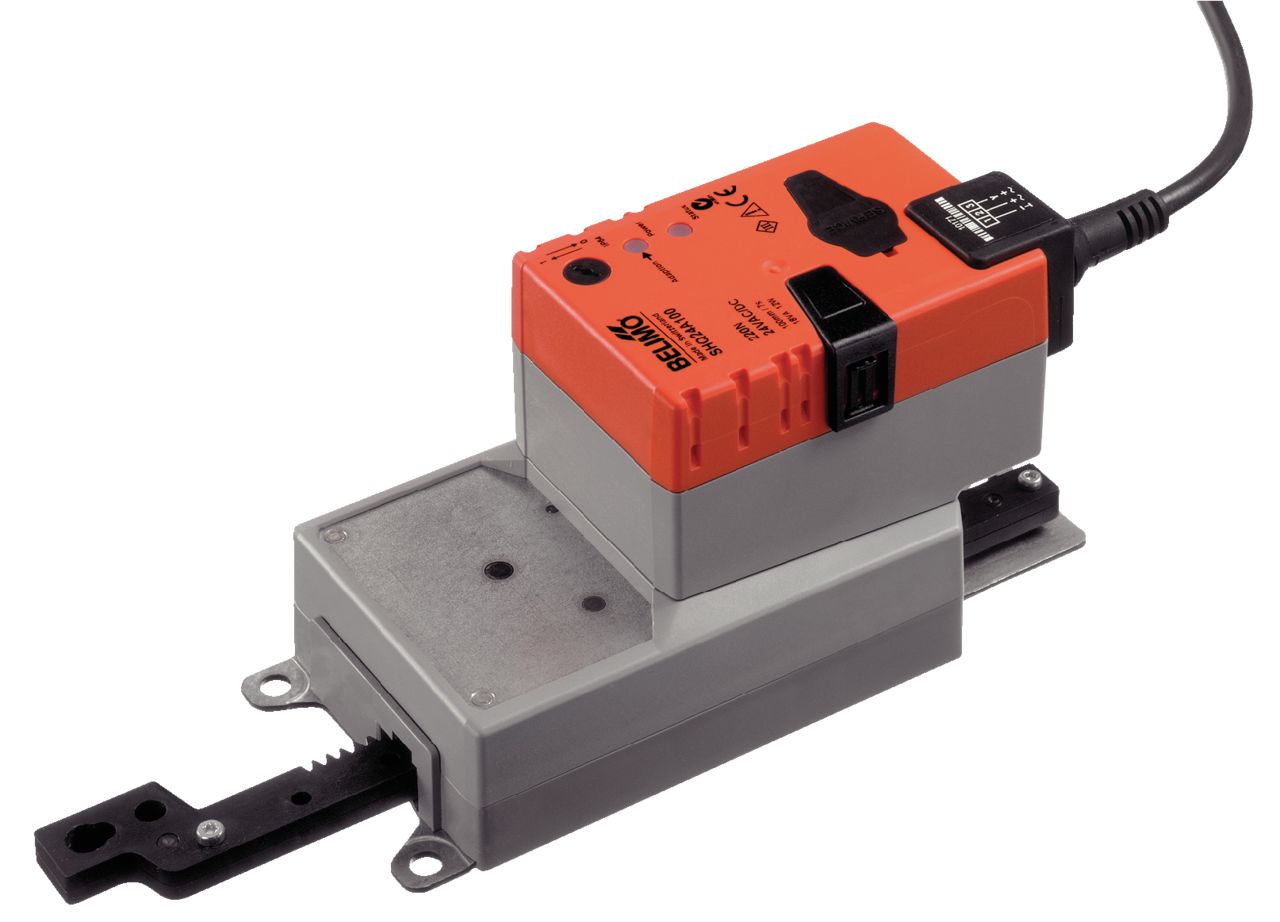

Belimo SHQ24A100

Belimo SHQ24A100

Erhältlich
Artikelnummer: SHQ24A100
Normaler Preis €267,69 | Spare €-267,69 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

Belimo SHQ24A100

Belimo SHQ24A100

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Linearantrieb für Klappen und Schieber mit 200 N Stellkraft

Der SHQ24A100 ist ein Linearantrieb für das Verstellen von Klappen und Schiebern in der technischen Gebäudeausrüstung, ausgelegt für Luftklappen bis rund 1,3 m². Er wird mit AC/DC 24 V versorgt, arbeitet mit Auf/Zu-Ansteuerung und liefert eine Stellkraft von 200 N.

Hubbewegung und Überlastsicherung

Der Antrieb bewegt sich mit einer Laufzeit von 7 Sekunden über einen Hub von maximal 100 mm, der in Schritten von 20 mm einstellbar ist. Ein Hubrichtungsschalter legt fest, ob der Antrieb ein- oder ausgefahren ist. Eine Überlastsicherung schützt den Antrieb, ohne dass Endschalter erforderlich sind. Eine Handverstellung mit arretierbarer Drucktaste ermöglicht die manuelle Betätigung.

Anschluss über Sicherheitstransformator

Der Antrieb wird über einen Sicherheitstransformator gespeist, mehrere Antriebe lassen sich parallel anschließen. Die Ansteuerung erfolgt als Auf/Zu-Signal, für 3-Punkt-Ansteuerungen ist der Antrieb nicht geeignet.

  • Nennspannung AC/DC 24 V
  • Ansteuerungsart Auf/Zu
  • Leistungsaufnahme Betrieb 13 W, Halten 2 W
  • Anschluss Kabel 1 m, 3x 0,75 mm²
  • Laufzeit 7 s je 100 mm Hub
  • Schutzart IP54, NEMA 2
  • Umgebungstemperatur -30...40 °C

Montage mit Kupplungsstück bei Querkräften

Ohne Querkräfte lässt sich der Antrieb an drei Punkten direkt verschrauben. Wirken Querkräfte auf den Antrieb, sind Kupplungsstück Z-KS1 und Drehsupport Z-DS1 erforderlich, die Querkräfte bis zu einem Schwenkwinkel von je 10 Grad in der Höhe und seitlich ausgleichen; beide Teile sind separat zu bestellen. Nach der Montage ist eine Selbstadaption durchzuführen.

Ausschreibungstext

Linearantrieb, Stellkraft 200 N, AC/DC 24 V, Ansteuerung Auf/Zu, Laufzeit 7 s, Hub 100 mm, Schutzart IP54.

Technische Details

<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>

<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Spannung AC/DC</th><td><span class="st-v">AC/DC 24&nbsp;V</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Betrieb)</th><td><span class="st-v">13&nbsp;W</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Halten)</th><td><span class="st-v">2&nbsp;W</span></td></tr>
<tr><th scope="row">Leistungsverbrauch Dimensionierung</th><td><span class="st-v">23&nbsp;VA</span></td></tr>
<tr><th scope="row">Anschluss Speisungssteuerung</th><td><span class="st-v">Kabel 1&nbsp;m, 3x 0.75&nbsp;mm&sup2;</span></td></tr>
<tr><th scope="row">Stellkraft</th><td><span class="st-v">200&nbsp;N</span></td></tr>
<tr><th scope="row">Ansteuerungsart</th><td><span class="st-v">Auf/Zu</span></td></tr>
<tr><th scope="row">Bewegungsrichtung des Motors</th><td><span class="st-v">w&auml;hlbar mit Schalter 0 (eingefahren) / 1 (ausgefahren)</span></td></tr>
<tr><th scope="row">Handverstellung</th><td><span class="st-v">Mit Drucktaste, arretierbar</span></td></tr>
<tr><th scope="row">Hub</th><td><span class="st-v">100&nbsp;mm</span></td></tr>
<tr><th scope="row">Laufzeit (Motor)</th><td><span class="st-v">7&nbsp;s / 100&nbsp;mm</span></td></tr>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP54</span></td></tr>
<tr><th scope="row">Schutzart NEMA</th><td><span class="st-v">NEMA 2</span></td></tr>
<tr><th scope="row">Geh&auml;usetyp</th><td><span class="st-v">UL Enclosure Type 2</span></td></tr>
<tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">-30...40&deg;C [-22...104&deg;F]</span></td></tr>
</table>
</div>
</div>

Lieferumfang

<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>

<div class="st-lieferumfang">
<p class="st-note"><strong>Hinweis:</strong> Bei Querkr&auml;ften auf den Antrieb sind Kupplungsst&uuml;ck Z-KS1 und Drehsupport Z-DS1 erforderlich und separat zu bestellen.</p>
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo SHQ24A100</span></li>
</ul>
</div>
