Konfigurierbarer Linearantrieb mit 200 N Stellkraft

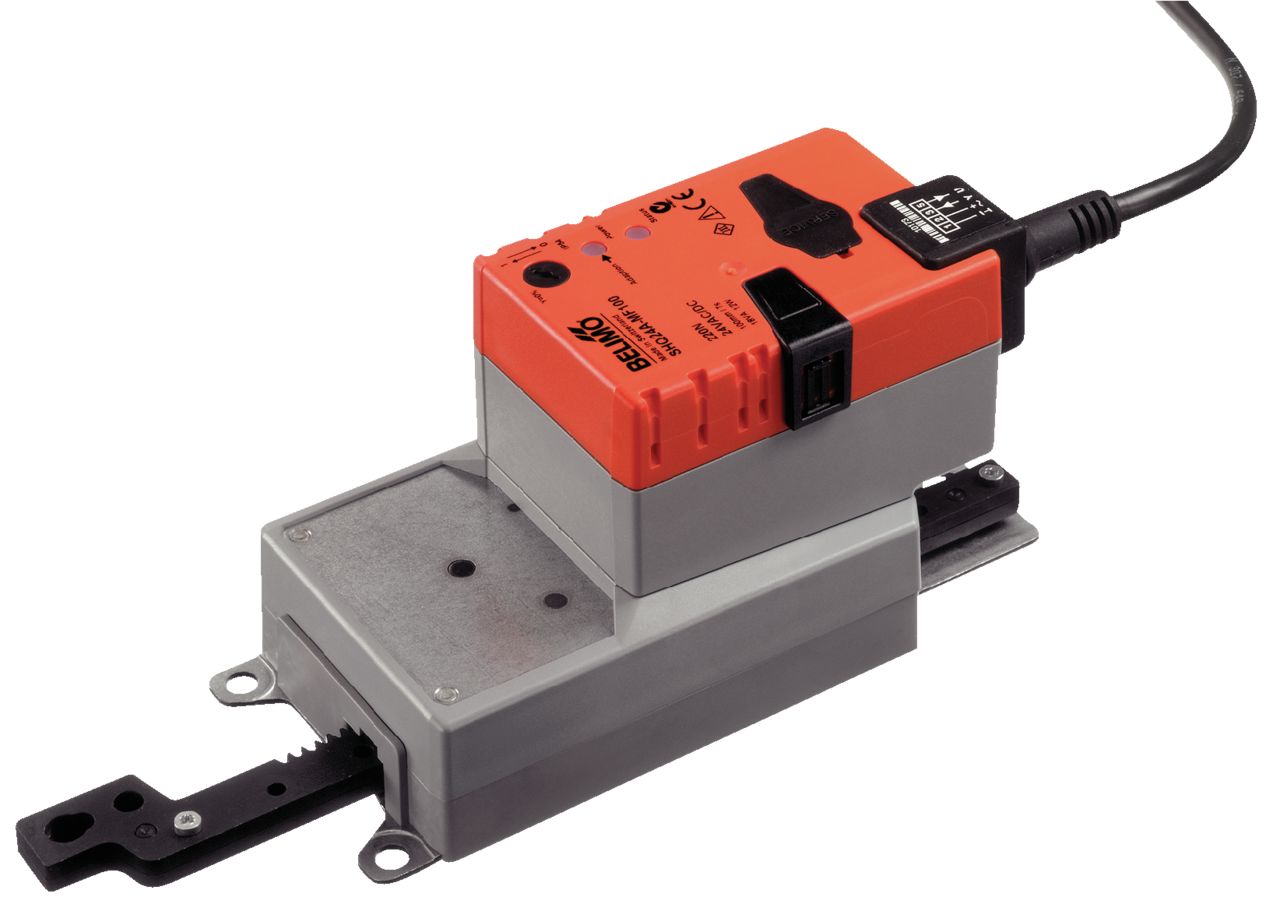

Der SHQ24A-MF100 ist ein elektrischer Linearantrieb für Luftklappen und Schieber mit einer Stellkraft von 200 N und einem Hub von 100 mm. Er wird mit AC/DC 24 V betrieben und ist über ein Service-Tool konfigurierbar.
Einstellbare Laufzeit und automatische Adaption
Werkseinstellungen decken die häufigsten Anwendungen ab, einzelne Parameter lassen sich mit Belimo Assistant 2 oder ZTH EU verändern. Die Laufzeit ist von 7 bis 30 s je 100 mm Hub einstellbar. Bei der Erstinbetriebnahme führt der Antrieb eine Adaption aus, dabei passen sich Arbeitsbereich und Rückmeldung an den mechanischen Stellbereich an. Die Adaption lässt sich auch manuell über die Taste Adaptation oder mit Belimo Assistant 2 auslösen. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
Stetiges 2...10 V Signal mit Klappenstellungsanzeige
Angesteuert wird der Antrieb mit einem stetigen Signal von 2...10 V DC, die Messspannung zeigt die Klappenstellung an und kann als Stellsignal für weitere Antriebe genutzt werden.
- Ansteuerung: DC 2...10 V
- Spannung: AC/DC 24 V
- Leistungsaufnahme im Betrieb: 13 W
- Leistungsaufnahme im Halten: 2 W
- Leistungsverbrauch zur Dimensionierung: 23 VA
- Anschluss: Kabel 1 m, 4x 0,75 mm²
- Laufzeit: 7 s je 100 mm Hub, einstellbar 7...30 s
- Schutzart: IP54
Direktmontage mit Kupplungsstück Z-KS1
Der Antrieb wird direkt mit beigelegten Schrauben an der Applikation befestigt, die Zahnstangenkopfankopplung erfolgt individuell oder mit dem Kupplungsstück Z-KS1. Eine Handverstellung ist über eine Drucktaste möglich. Bei Querkräften sind Drehsupport Z-DS1 und Kupplungsstück Z-KS1 zwingend zu verwenden.
Ausschreibungstext
Elektrischer, konfigurierbarer Linearantrieb SHQ24A-MF100 für Klappen und Schieber, Stellkraft 200 N, Hub 100 mm, Speisespannung AC/DC 24 V, stetiges Steuersignal 2...10 V DC, einstellbare Laufzeit 7...30 s, Schutzart IP54.
