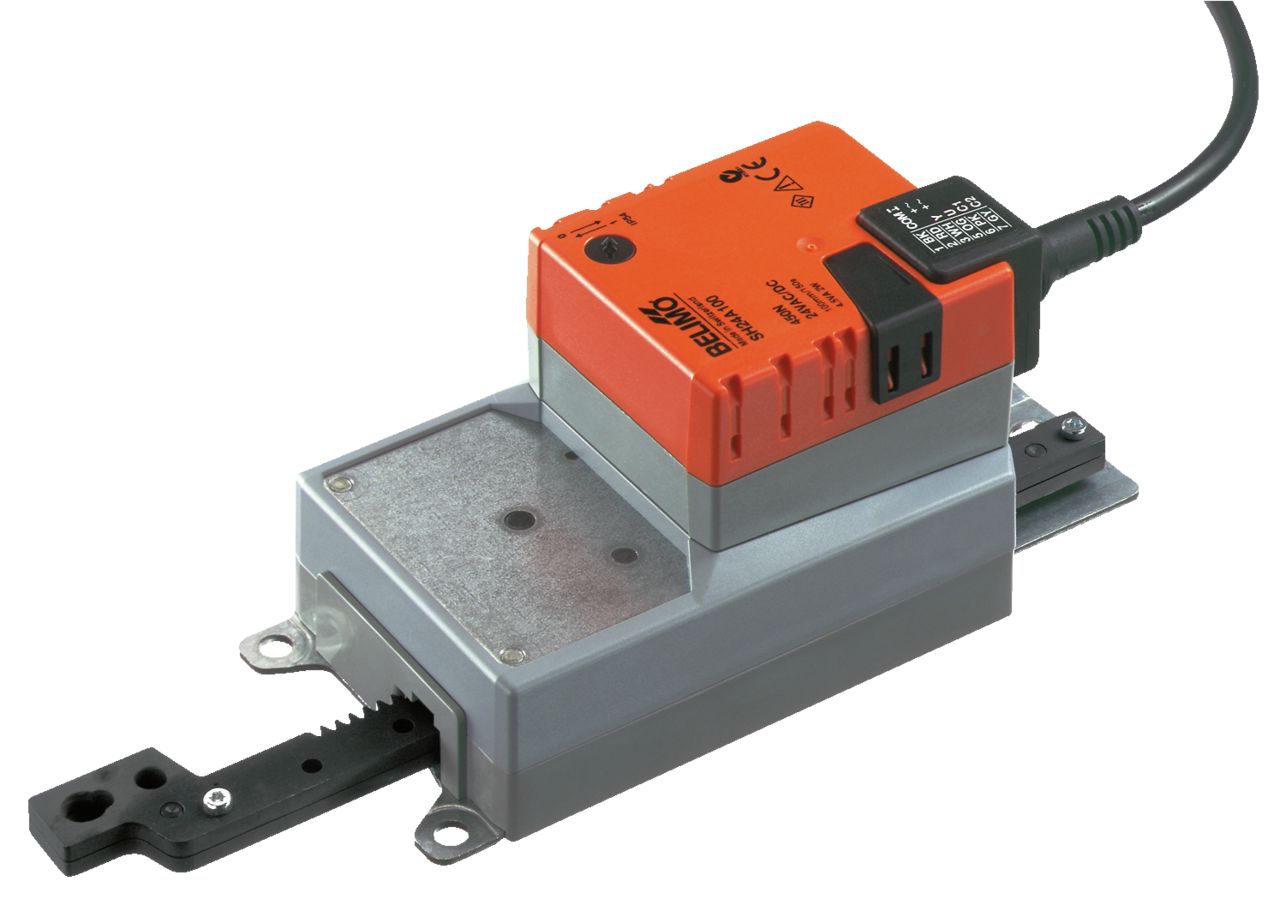

Linearantrieb mit 100 mm Hub für Klappen und Schieber
Der SH24A100 ist ein Linearantrieb für das Verstellen von Klappen und Schiebern in der technischen Gebäudeausrüstung. Er liefert eine Stellkraft von 450 N und einen einstellbaren Hub von bis zu 100 mm. Die Versorgung erfolgt mit AC/DC 24 V, die Laufzeit beträgt 150 s je 100 mm Hub.
Automatischer Stopp am Endanschlag
Der Antrieb ist überlastsicher und bleibt am Endanschlag automatisch stehen, ohne dass separate Endschalter nötig sind. Bei aktivierter Hubbegrenzung lässt sich die Ausfahrlänge über mechanische Endanschläge in Schritten von 20 mm begrenzen. Eine Handverstellung mit Drucktaste ermöglicht die manuelle Betätigung, solange die Taste gedrückt oder arretiert ist.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt wahlweise Auf/Zu oder 3-Punkt. Die Speisung erfolgt über einen Sicherheitstransformator mit AC/DC 24 V, ein Parallelanschluss weiterer Antriebe ist unter Beachtung der Leistungsdaten möglich.
- Spannung: AC/DC 24 V
- Ansteuerung: Auf/Zu, 3-Punkt
- Leistungsaufnahme im Betrieb: 2 W
- Leistungsaufnahme im Halten: 0,2 W
- Leistungsverbrauch zur Dimensionierung: 4,5 VA
- Anschluss: Kabel 1 m, 3 x 0,75 mm²
- Laufzeit: 150 s je 100 mm Hub
- Schutzart: IP54
Montage mit und ohne Querkräfte
Ohne Querkräfte wird der Antrieb direkt an drei Punkten auf dem Gehäuse verschraubt, anschließend wird der Zahnstangenkopf am beweglichen Teil befestigt. Bei auftretenden Querkräften sind zwingend die als Zubehör erhältlichen Drehsupporte und Kupplungsstücke zu verwenden, der zulässige Schwenkwinkel beträgt seitlich und in der Höhe je 10°. Die Installation darf nur durch autorisiertes Fachpersonal erfolgen.
Ausschreibungstext
Linearantrieb SH24A100 für Klappen und Schieber in der technischen Gebäudeausrüstung, Stellkraft 450 N, Hub bis 100 mm einstellbar, AC/DC 24 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 150 s je 100 mm, Schutzart IP54.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr>
<th scope="row">Spannung AC/DC</th>
<td><span class="st-v">AC/DC 24 V</span></td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Betrieb)</th>
<td><span class="st-v">2 W</span></td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Halten)</th>
<td><span class="st-v">0.2 W</span></td>
</tr>
<tr>
<th scope="row">Leistungsverbrauch Dimensionierung</th>
<td><span class="st-v">4.5 VA</span></td>
</tr>
<tr>
<th scope="row">Anschluss Speisungssteuerung</th>
<td><span class="st-v">Kabel 1 m, 3x 0.75 mm²</span></td>
</tr>
<tr>
<th scope="row">Stellkraft</th>
<td><span class="st-v">450 N</span></td>
</tr>
<tr>
<th scope="row">Ansteuerungsart</th>
<td>
<span class="st-v">Auf/Zu</span>
<span class="st-v">3-Punkt</span>
</td>
</tr>
<tr>
<th scope="row">Bewegungsrichtung des Motors</th>
<td><span class="st-v">wählbar mit Schalter 0 (eingefahren) / 1 (ausgefahren)</span></td>
</tr>
<tr>
<th scope="row">Handverstellung</th>
<td><span class="st-v">Mit Drucktaste, arretierbar</span></td>
</tr>
<tr>
<th scope="row">Hub</th>
<td><span class="st-v">100 mm</span></td>
</tr>
<tr>
<th scope="row">Laufzeit (Motor)</th>
<td><span class="st-v">150 s / 100 mm</span></td>
</tr>
<tr>
<th scope="row">Schutzklasse</th>
<td><span class="st-v">IP54</span></td>
</tr>
<tr>
<th scope="row">Schutzart NEMA</th>
<td><span class="st-v">NEMA 2</span></td>
</tr>
<tr>
<th scope="row">Gehäusetyp</th>
<td><span class="st-v">UL Enclosure Type 2</span></td>
</tr>
<tr>
<th scope="row">Umgebungstemperatur</th>
<td><span class="st-v">-30...50°C [-22...122°F]</span></td>
</tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo SH24A100</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Befestigungsschrauben</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_SH24A100_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_SH..A_on-off_installation-instructions.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Montageanleitung</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_SH24A100.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_SH..100.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Umweltdeklaration</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
