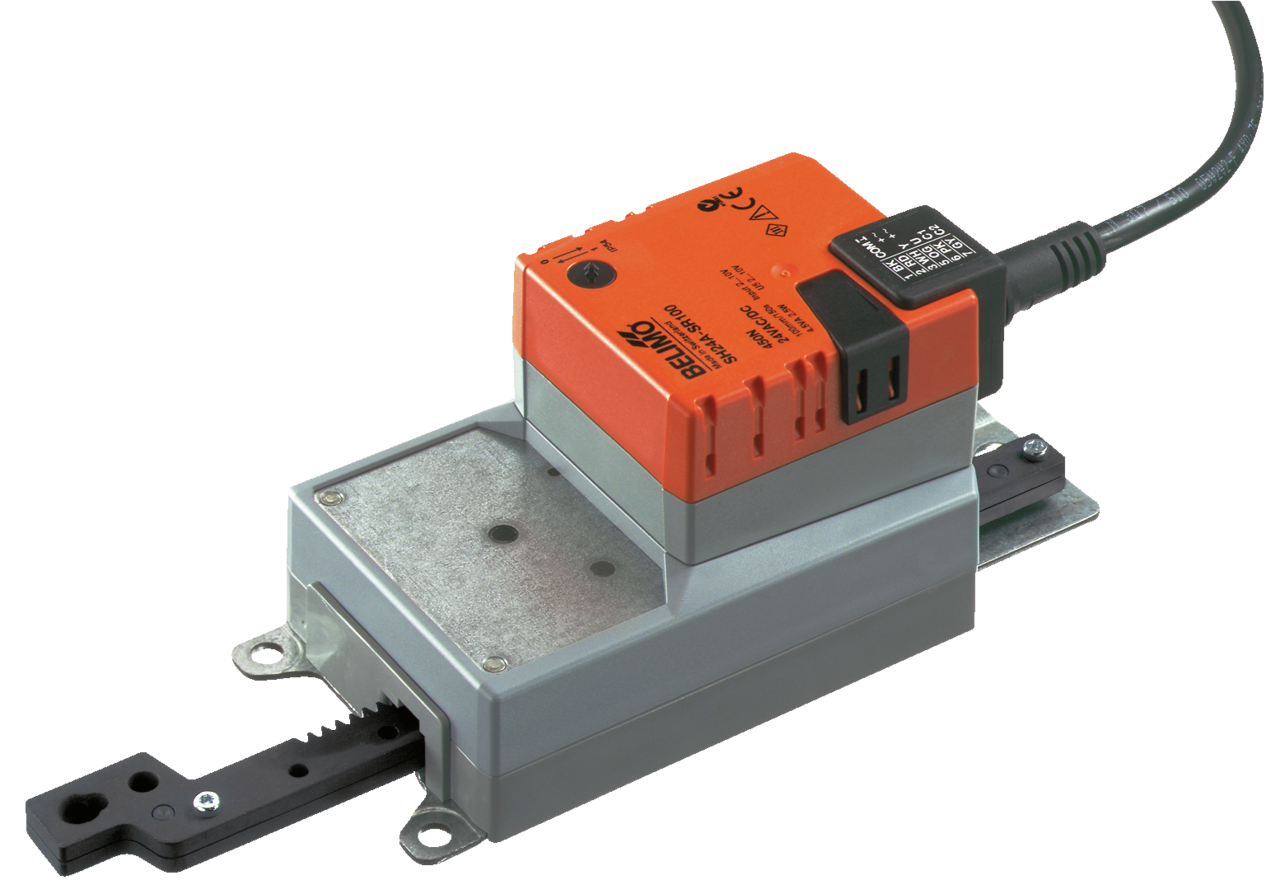

Belimo SH24A-SR100

Belimo SH24A-SR100

Erhältlich
Artikelnummer: SH24A-SR100
Normaler Preis €223,84 | Spare €-223,84 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

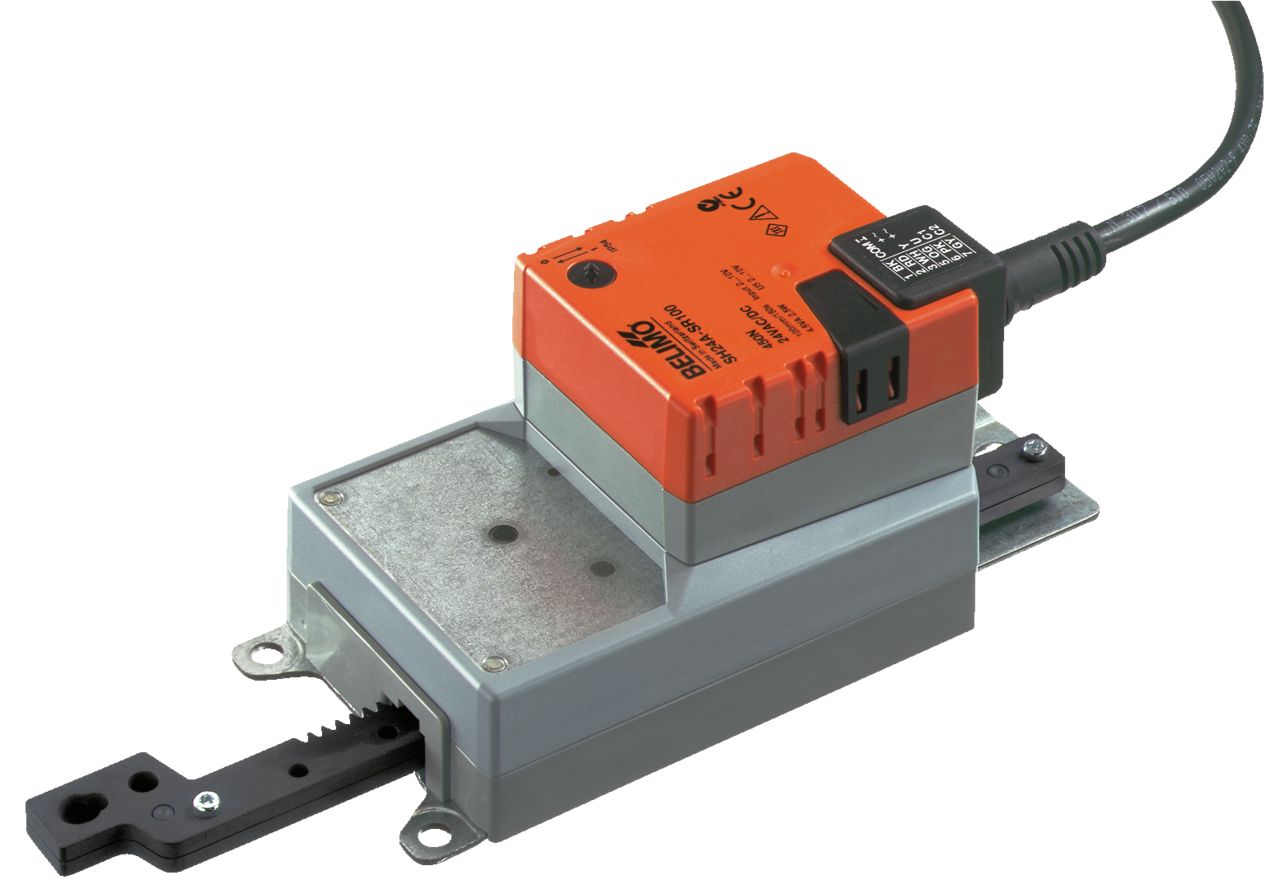

Belimo SH24A-SR100

Belimo SH24A-SR100

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Linearantrieb mit stetigem Analogsignal, Hub 100 mm

Der SH24A-SR100 ist ein Linearantrieb für das Verstellen von Klappen und Schiebern in der Lüftungs- und Klimatechnik. Er eignet sich für Luftklappen bis etwa 3 m² und liefert eine Stellkraft von 450 N bei einer Nennspannung von AC/DC 24 V. Der Hub beträgt 100 mm.

Stetige Positionierung ohne Bus-Anbindung

Der Antrieb wird über ein Stellsignal Y im Arbeitsbereich 2...10 V angesteuert und fährt automatisch in die vorgegebene Position. Die Messspannung U zeigt die Klappenstellung elektronisch an und kann als Steuersignal für weitere Antriebe dienen. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.

Ansteuerung und Anschluss

Die Ansteuerung erfolgt analog mit DC 2...10 V.

  • Eingangswiderstand 100 kΩ
  • Funktionsbereich der Versorgungsspannung 19,2...28,8 V
  • Leistungsaufnahme 2,5 W im Betrieb, 0,4 W im Ruhezustand
  • Bewegungsrichtung per Schalter wählbar
  • Laufzeit 150 s je 100 mm
  • Anschluss über 1 m langes Kabel mit 4x 0,75 mm²

Montage und erforderliches Zubehör

Ohne Querkräfte wird der Antrieb mit den beigelegten Schrauben direkt an drei Punkten montiert. Bei Querkräften sind der Drehsupport Z-DS1 und das Kupplungsstück Z-KS1 erforderlich, beide separat erhältlich. Eine Hubbegrenzung lässt sich mit dem Endanschlagset Z-AS1 einstellen.

Ausschreibungstext

Linearantrieb SH24A-SR100 für Luftklappen und Schieber, Stellkraft 450 N, Nennspannung AC/DC 24 V, Ansteuerung DC 2...10 V, Hub 100 mm, Schutzart IP54.

Technische Details

<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>

<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr>
<th scope="row">Spannung AC/DC</th>
<td><span class="st-v">AC/DC 24&nbsp;V</span></td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Betrieb)</th>
<td><span class="st-v">2.5&nbsp;W</span></td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Halten)</th>
<td><span class="st-v">0.4&nbsp;W</span></td>
</tr>
<tr>
<th scope="row">Leistungsverbrauch Dimensionierung</th>
<td><span class="st-v">4.5&nbsp;VA</span></td>
</tr>
<tr>
<th scope="row">Anschluss Speisungssteuerung</th>
<td><span class="st-v">Kabel 1&nbsp;m, 4x 0.75&nbsp;mm&sup2;</span></td>
</tr>
<tr>
<th scope="row">Stellkraft</th>
<td><span class="st-v">450&nbsp;N</span></td>
</tr>
<tr>
<th scope="row">Ansteuerungsart</th>
<td><span class="st-v">DC 2...10&nbsp;V</span></td>
</tr>
<tr>
<th scope="row">Bewegungsrichtung des Motors</th>
<td><span class="st-v">w&auml;hlbar mit Schalter</span></td>
</tr>
<tr>
<th scope="row">Handverstellung</th>
<td><span class="st-v">Mit Drucktaste, arretierbar</span></td>
</tr>
<tr>
<th scope="row">Hub</th>
<td><span class="st-v">100&nbsp;mm</span></td>
</tr>
<tr>
<th scope="row">Laufzeit (Motor)</th>
<td><span class="st-v">150&nbsp;s / 100&nbsp;mm</span></td>
</tr>
<tr>
<th scope="row">Schutzklasse</th>
<td><span class="st-v">IP54</span></td>
</tr>
<tr>
<th scope="row">Schutzart NEMA</th>
<td><span class="st-v">NEMA 2</span></td>
</tr>
<tr>
<th scope="row">Geh&auml;usetyp</th>
<td><span class="st-v">UL Enclosure Type 2</span></td>
</tr>
<tr>
<th scope="row">Umgebungstemperatur</th>
<td><span class="st-v">-30...50&deg;C [-22...122&deg;F]</span></td>
</tr>
</table>
</div>
</div>

Lieferumfang

<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>

<div class="st-lieferumfang">

<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo SH24A-SR100</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Befestigungsschrauben</span></li>
</ul>
</div>

Downloads

<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}

.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}

@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>

<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_SH24A-SR100_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>

<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_SH..A_SR_installation-instructions.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Montageanleitung</span>
<span class="st-dl-fmt">PDF</span>
</a>

<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_SH24A-SR100.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformit&auml;t</span>
<span class="st-dl-fmt">PDF</span>
</a>

<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_SH..100.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Umweltdeklaration</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>

Bewertungen

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)

Herstellerinformationen

<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller:&nbsp;</strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Stra&szlig;e 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail:&nbsp;</strong>info@belimo.de</li>
</ul>
