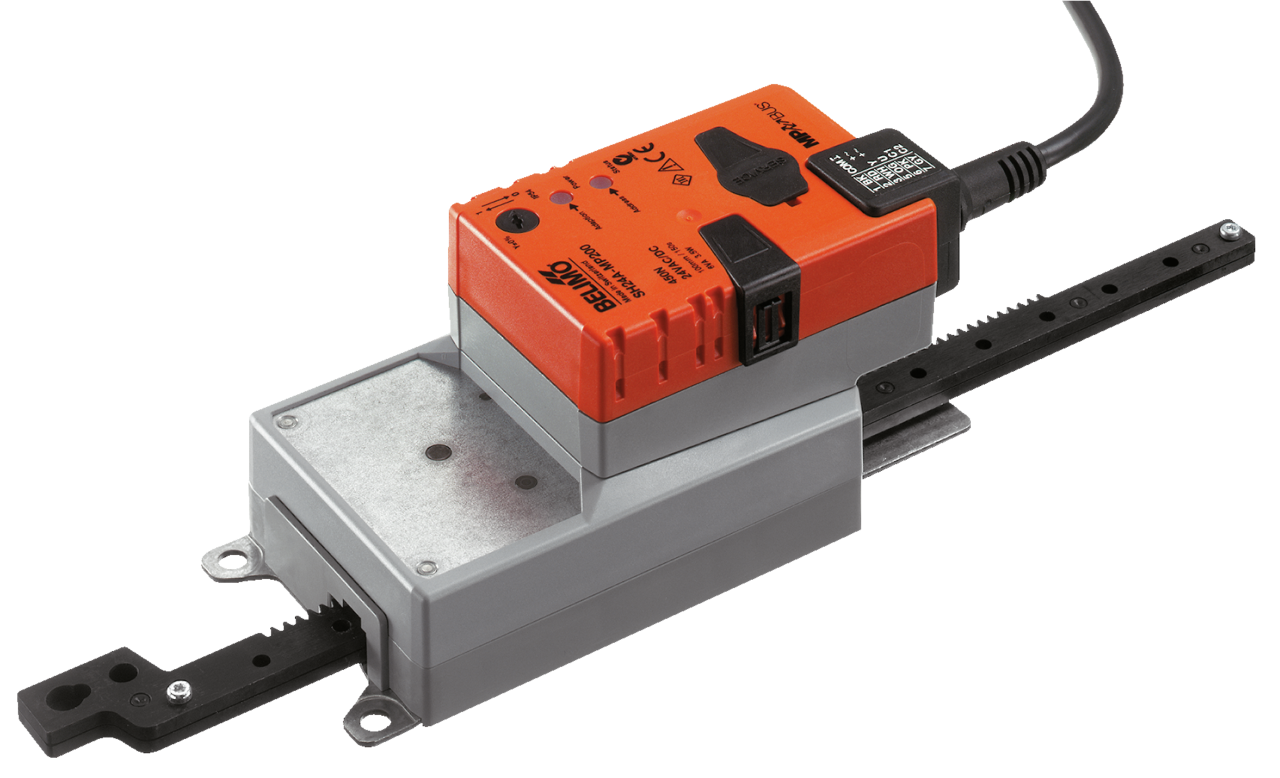

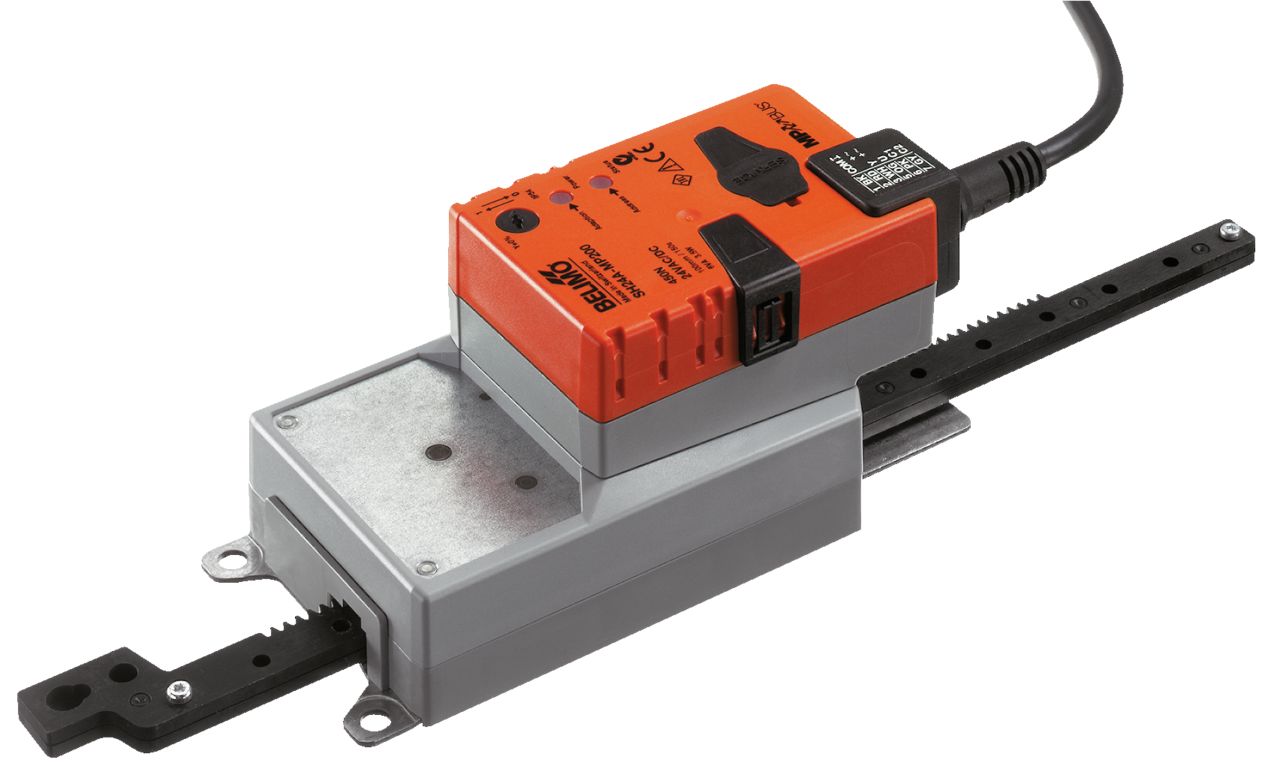

Linearantrieb mit 300 mm Hub für große Klappenflächen
Der SH24A-MP300 ist ein Linearantrieb für das Verstellen von Klappen und Schiebern in der Lüftungs- und Klimatechnik. Er eignet sich für Luftklappen bis etwa 3 m² und liefert eine Stellkraft von 450 N bei einer Nennspannung von AC/DC 24 V. Der Hub beträgt 300 mm und ist in 20-mm-Schritten einstellbar.
Funktionsweise im Analog- und Busbetrieb
Im konventionellen Betrieb fährt der Antrieb die vom Stellsignal Y vorgegebene Position an, die Ausgangsspannung U zeigt die Klappenposition zwischen 0 und 100 Prozent und kann als Stellsignal für weitere Antriebe dienen. Im Busbetrieb empfängt der Antrieb sein digitales Stellsignal vom übergeordneten Regler über den MP-Bus, der Anschluss U dient dann als Kommunikationsschnittstelle. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Bei der Erstinbetriebnahme führt er eine Synchronisation in der Grundposition aus.
Ansteuerung über MP-Bus oder Analogsignal
Die Ansteuerung erfolgt wahlweise über den MP-Bus oder analog mit DC 2...10 V beziehungsweise DC 0,5...10 V.
- Signalarbeitsbereich Y 2...10 V, Eingangswiderstand 100 kΩ
- Stellungsrückmeldung U 2...10 V, maximal 0,5 mA
- Positionsgenauigkeit ±5 Prozent
- Laufzeit 150 s je 100 mm, elektronisch veränderbar auf 150...600 s je 100 mm
- Bewegungsrichtung per Schalter wählbar und elektronisch reversierbar
- Anschluss über 1 m langes Kabel mit 4x 0,75 mm²
- MP-Bus für bis zu 8 Antriebe im selben Netzwerk
Montage und erforderliches Zubehör
Ohne Querkräfte wird der Antrieb mit den beigelegten Schrauben direkt an drei Punkten montiert. Bei Querkräften sind der Drehsupport Z-DS1 und das Kupplungsstück Z-KS1 zwingend erforderlich, beide separat erhältlich. Eine Hubbegrenzung lässt sich in 20-mm-Schritten mit dem Endanschlagset Z-AS1 einstellen.
Ausschreibungstext
Linearantrieb SH24A-MP300 für Luftklappen und Schieber, Stellkraft 450 N, Nennspannung AC/DC 24 V, Ansteuerung über MP-Bus oder DC 2...10 V, Hub 300 mm in 20-mm-Schritten einstellbar, Schutzart IP54.
