Linearantrieb für Klappen mit stetigem Steuersignal

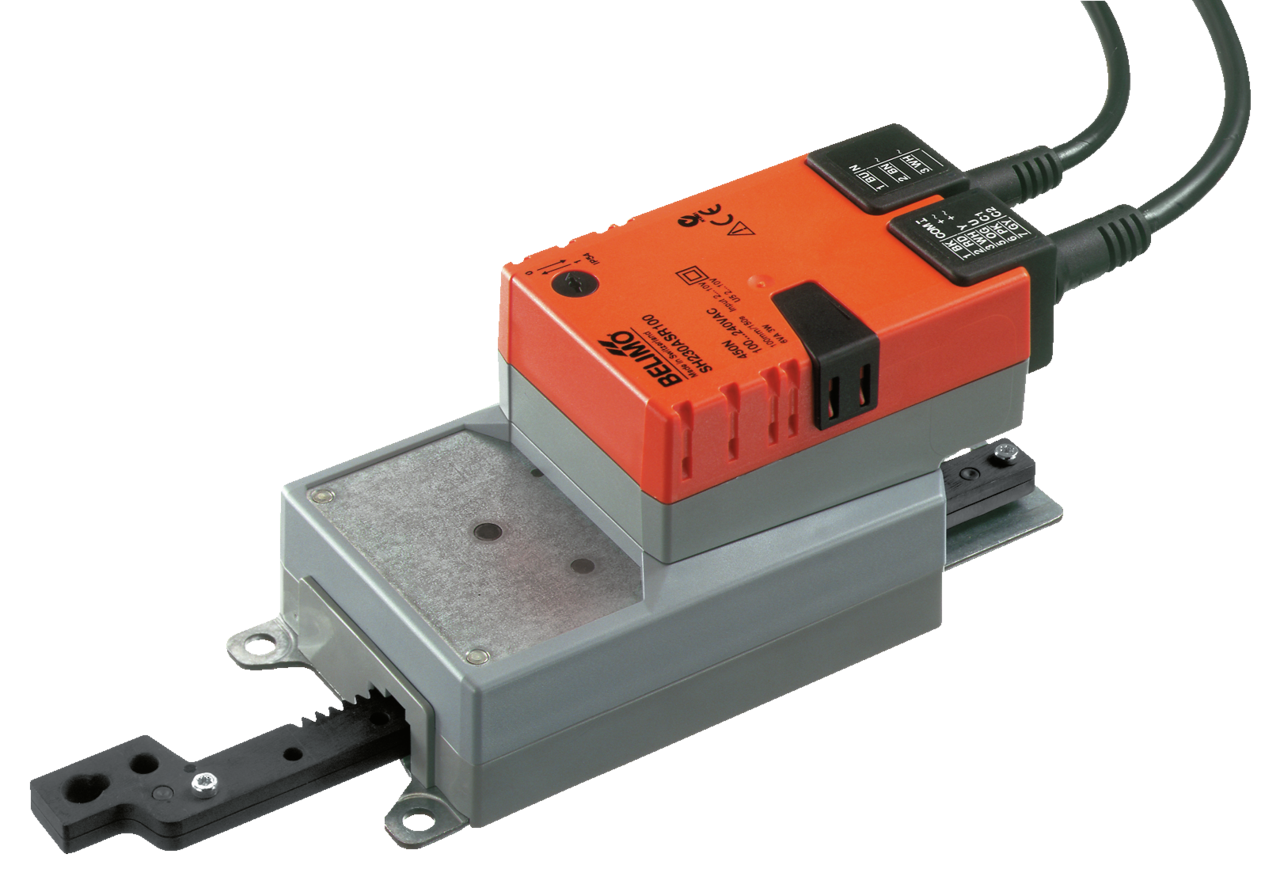

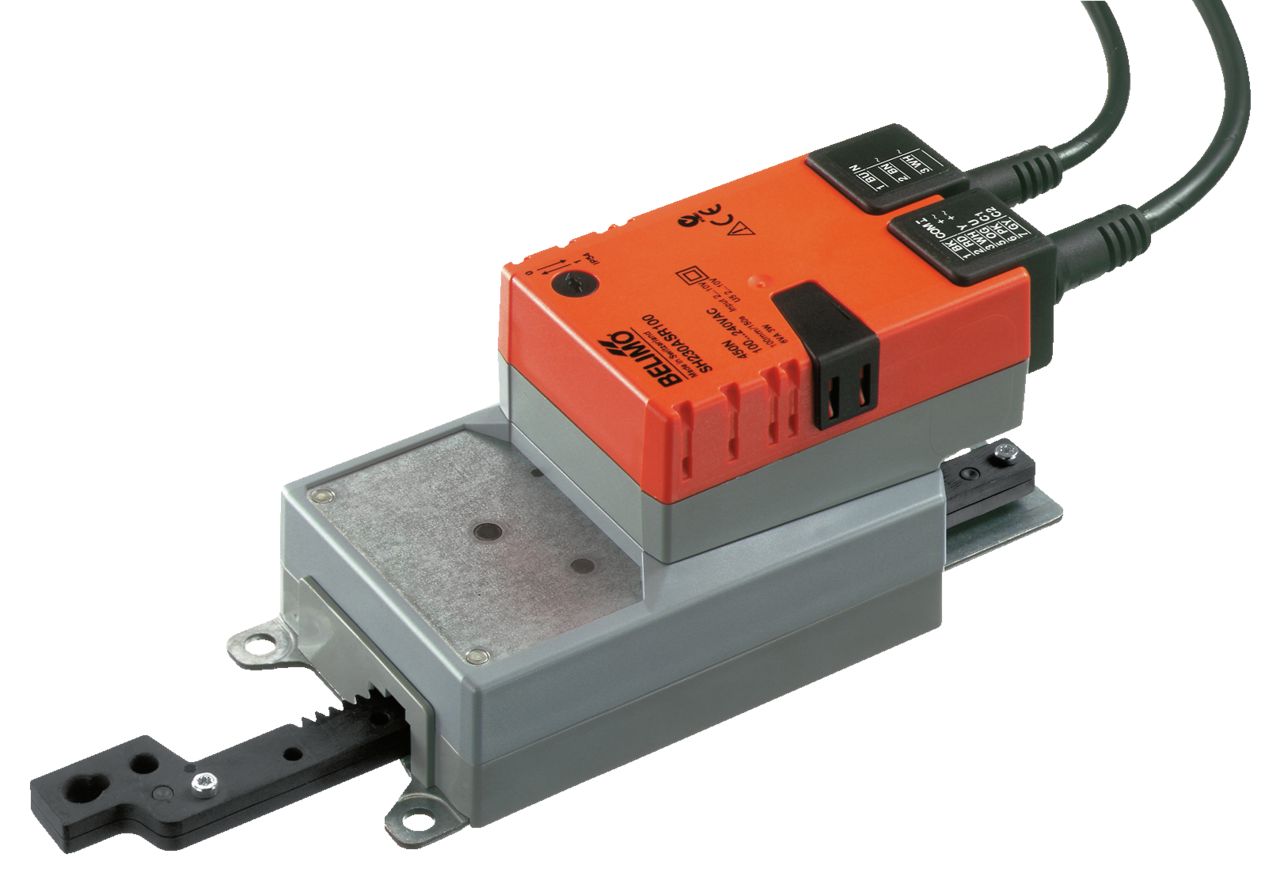

Der SH230ASR100 ist ein Linearantrieb für Klappen mit einer Stellkraft von 450 N. Er wird mit einer Nennspannung von AC 100...240 V versorgt und über ein stetiges Signal von 2...10 V angesteuert. Der Hub beträgt 100 mm bei einer Laufzeit von 150 Sekunden je 100 mm.
Automatischer Stopp am Endanschlag
Der Antrieb fährt entsprechend dem anliegenden Stellsignal in die vorgegebene Position. Er ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt stetig mit einem Signal von 2...10 V.
- Nennspannung AC 100...240 V
- Steuersignal 2...10 V
- Stellkraft 450 N
- Hub 100 mm
- Laufzeit 150 Sekunden je 100 mm
- Schutzart IP54
- Anschluss Speisung: Kabel 1 m, 2x 0.75 mm²
- Anschluss Steuerung: Kabel 1 m, 4x 0.75 mm²
Montage und Handverstellung
Der Antrieb wird mit beigelegten Schrauben direkt an der Applikation montiert. Bei auftretenden Querkräften sind Drehsupport und Kupplungsstück als Zubehör erforderlich. Über die Drucktaste ist eine arretierbare Handverstellung möglich.
Ausschreibungstext
Linearantrieb SH230ASR100, Stellkraft 450 N, Nennspannung AC 100...240 V, stetiges Steuersignal 2...10 V, Hub 100 mm, Laufzeit 150 Sekunden, Schutzart IP54.
