Drehantrieb mit Universalspeisung und Hilfsschaltern für raue Außenumgebungen

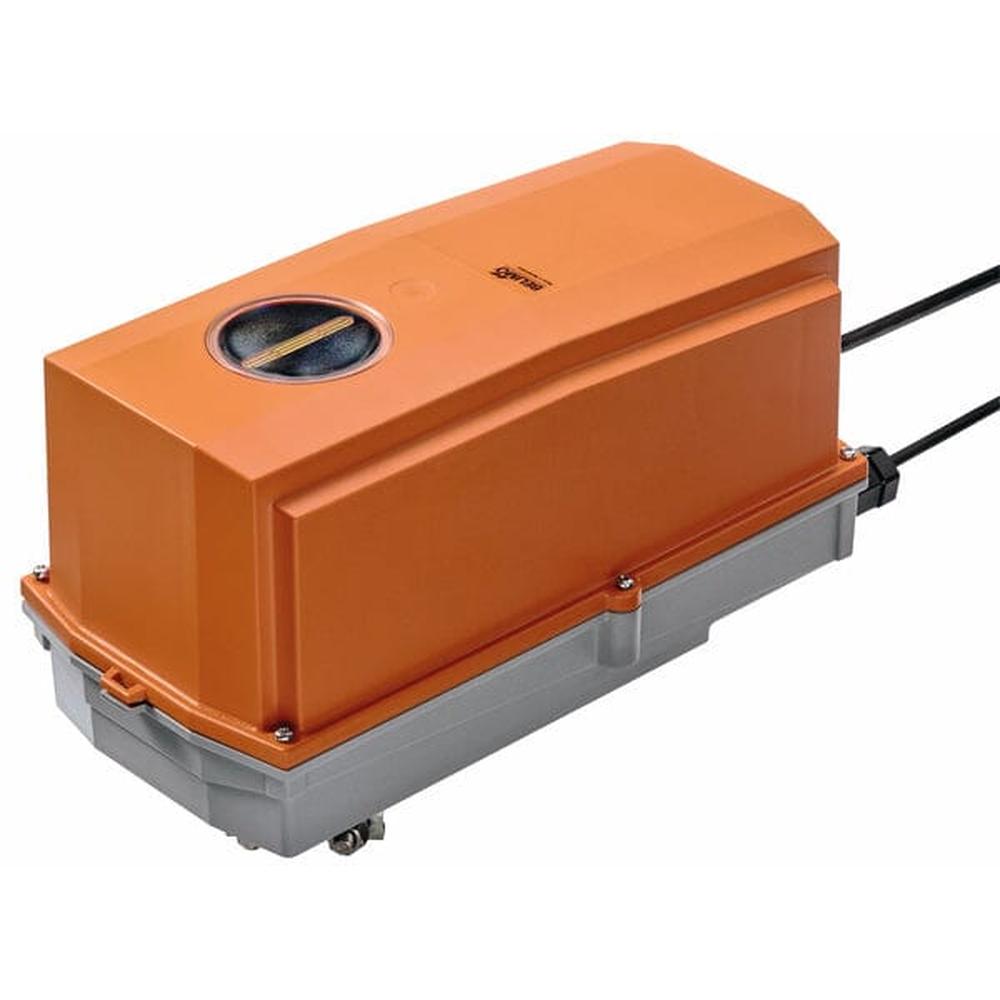

Der SFG-S2-L ist ein Drehantrieb mit Notstellfunktion und zwei integrierten Hilfsschaltern für Luftklappen in HLK-Anlagen, vergleichbaren industriellen Anlagen und in der technischen Gebäudeausrüstung. Das Schutzgehäuse nach IP66/67 schützt vor UV-Strahlung, Regen, Schnee, Schmutz und Luftfeuchtigkeit. Mit 20 Nm Drehmoment eignet er sich für den Einsatz im Freien.
Federrücklauf über den gesamten Universalspeisungsbereich
Der Antrieb ist mit einem Universalspeisungsmodul ausgerüstet und verarbeitet Anschlussspannungen von AC 24...240 V sowie DC 24...125 V. Im Betrieb wird die Klappe unter gleichzeitigem Spannen der Rückzugsfeder in die Betriebsstellung gebracht. Durch Unterbrechen der Speisespannung dreht die Feder die Klappe mittels Federenergie in die Notstellposition zurück.
Auf/Zu-Signal und zwei Hilfsschalter
Die Ansteuerung erfolgt als Auf/Zu-Signal, zwei Hilfsschalter melden die Klappenstellung.
- Spannung AC 24...240 V / DC 24...125 V
- Ansteuerung Auf/Zu
- Drehmoment 20 Nm
- Hilfsschalter 2x SPDT
- Laufzeit 75 s
- Laufzeit Notstellfunktion unter 20 s
- Schutzart IP66/67
- Anschluss Speisung Kabel 1 m, 2x 0,75 mm², halogenfrei
- Anschluss Hilfsschalter Kabel 1 m, 6x 0,75 mm², halogenfrei
- Umgebungstemperatur -30...50 °C
Direktmontage mit beigepackter Verdrehsicherung
Die Montage erfolgt direkt auf der Klappenachse mit dem Universalklemmbock für Achsdurchmesser von 12 bis 26,7 mm, gegen Verdrehen gesichert durch die beigepackte Verdrehsicherung. Mit der Handkurbel lässt sich die Klappe manuell betätigen und mit dem Verriegelungsschalter in beliebiger Position arretieren.
SFG-S2-L im Leistungsverzeichnis
Drehantrieb SFG-S2-L mit Notstellfunktion und zwei Hilfsschaltern für Luftklappen, 20 Nm Drehmoment, Auf/Zu-Ansteuerung über Universalspeisungsmodul AC 24...240 V / DC 24...125 V, Schutzart IP66/67 für den Einsatz in rauen Außenumgebungen.
