Drehantrieb mit Universalspeisung für raue Außenumgebungen

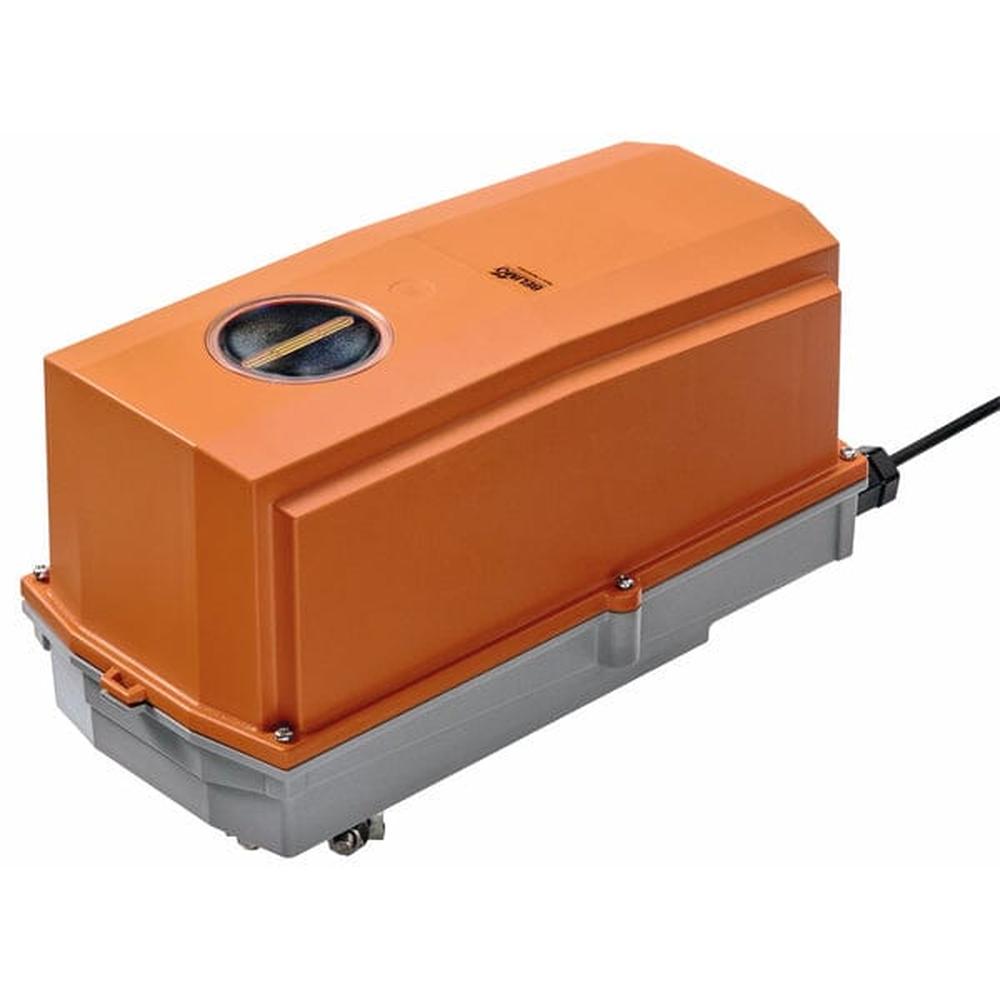

Der SFG-L ist ein Drehantrieb mit Notstellfunktion für Luftklappen in HLK-Anlagen, vergleichbaren industriellen Anlagen und in der technischen Gebäudeausrüstung. Das Schutzgehäuse nach IP66/67 schützt vor UV-Strahlung, Regen, Schnee, Schmutz, Staub und Luftfeuchtigkeit. Mit 20 Nm Drehmoment eignet er sich für den Einsatz im Freien.
Federrücklauf über den gesamten Universalspeisungsbereich
Der Antrieb ist mit einem Universalspeisungsmodul ausgerüstet und verarbeitet Anschlussspannungen von AC 24...240 V sowie DC 24...125 V. Im Betrieb wird die Klappe unter gleichzeitigem Spannen der Rückzugsfeder in die Betriebsstellung gebracht. Bei Spannungsunterbrechung dreht die Feder die Klappe innerhalb von unter 20 Sekunden in die Notstellposition zurück.
Auf/Zu-Signal am Universalspeisungsmodul
Die Ansteuerung erfolgt als Auf/Zu-Signal.
- Spannung AC 24...240 V / DC 24...125 V
- Ansteuerung Auf/Zu
- Drehmoment 20 Nm
- Laufzeit 75 s
- Laufzeit Notstellfunktion unter 20 s
- Schutzart IP66/67
- Anschluss Kabel 1 m, 2x 0,75 mm², halogenfrei
- Umgebungstemperatur -30...50 °C
Direktmontage auf der Klappenachse
Die Montage erfolgt direkt auf der Klappenachse mit dem Universalklemmbock für Achsdurchmesser von 12 bis 26,7 mm. Mit der Handkurbel und dem Verriegelungsschalter lässt sich die Klappe manuell verstellen, der Deckel des Schutzgehäuses lässt sich für Verstellung und Wartung öffnen.
SFG-L im Leistungsverzeichnis
Drehantrieb SFG-L mit Notstellfunktion für Luftklappen, 20 Nm Drehmoment, Auf/Zu-Ansteuerung über Universalspeisungsmodul AC 24...240 V / DC 24...125 V, Schutzart IP66/67 für den Einsatz in rauen Außenumgebungen.
