Stetiger Drehantrieb mit Federrücklauf für raue Außenumgebungen

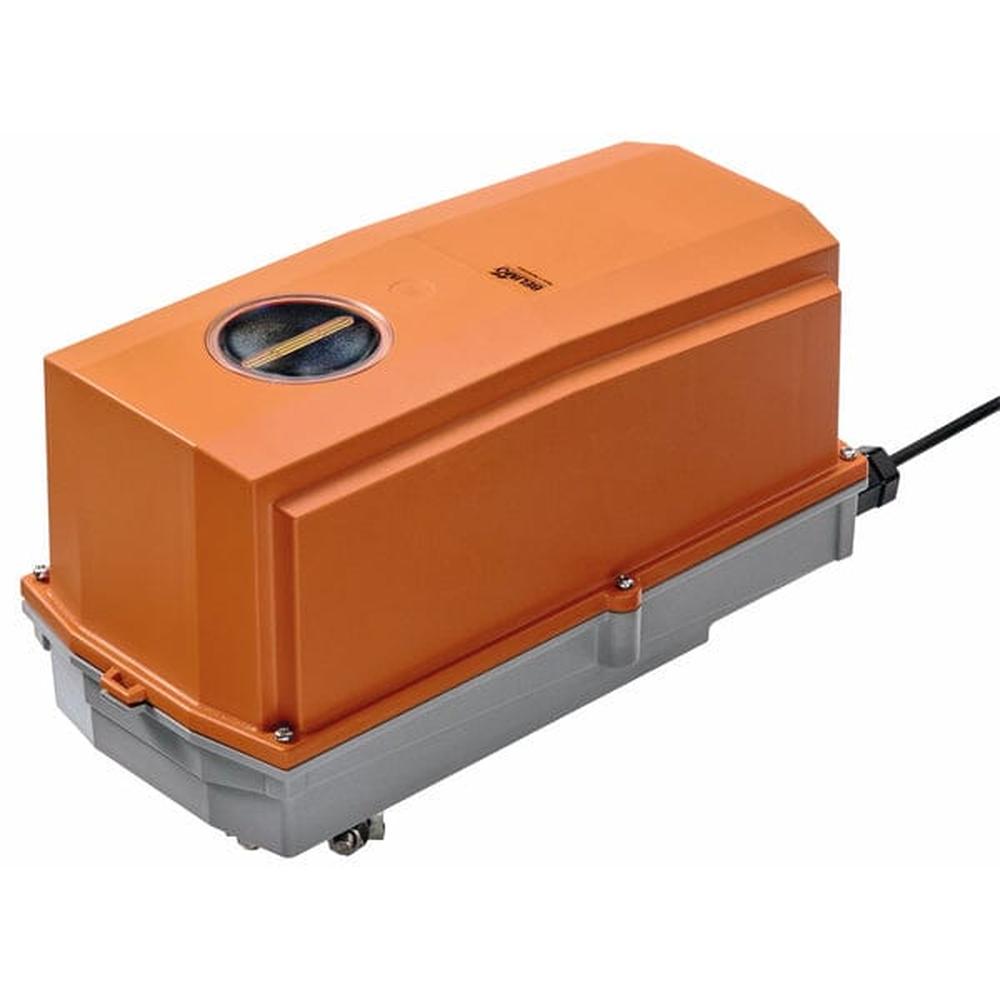

Der SF24G-SR-L ist ein stetiger Drehantrieb mit Notstellfunktion für Luftklappen in HLK-Anlagen und vergleichbaren industriellen Anlagen. Das Schutzgehäuse nach IP66/67 schützt vor UV-Strahlung, Regen, Schnee, Schmutz, Staub und Luftfeuchtigkeit. Mit 20 Nm Drehmoment und einem Drehwinkel von 95° eignet er sich für den Einsatz im Freien.
Federrücklauf bei Spannungsausfall
Der Antrieb wird mit einem Stellsignal angesteuert und bringt die Klappe unter gleichzeitigem Spannen der Rückzugsfeder in die Betriebsstellung. Bei Unterbrechung der Speisespannung dreht die Feder die Klappe in weniger als 20 Sekunden in die Notstellposition L (gegen den Uhrzeigersinn) zurück. Endschalter sind dafür nicht erforderlich, der Antrieb bleibt am mechanischen Endanschlag automatisch stehen.
Stetiges Signal DC 2...10 V
Die Ansteuerung erfolgt analog.
- Spannung AC/DC 24 V
- Ansteuerung DC 2...10 V
- Drehmoment 20 Nm
- Laufzeit 150 s
- Laufzeit Notstellfunktion unter 20 s
- Schutzart IP66/67
- Anschluss Kabel 1 m, 4x 0,75 mm², halogenfrei
- Umgebungstemperatur -30...50 °C
Direktmontage auf der Klappenachse
Die Montage erfolgt direkt auf der Klappenachse mit dem Universalklemmbock für Achsdurchmesser von 12 bis 26,7 mm. Mit der Handkurbel und dem Verriegelungsschalter lässt sich die Klappe manuell verstellen.
SF24G-SR-L im Leistungsverzeichnis
Stetiger Drehantrieb SF24G-SR-L mit Notstellfunktion für Luftklappen, 20 Nm Drehmoment, Ansteuerung DC 2...10 V, Schutzart IP66/67 für den Einsatz in rauen Außenumgebungen.
