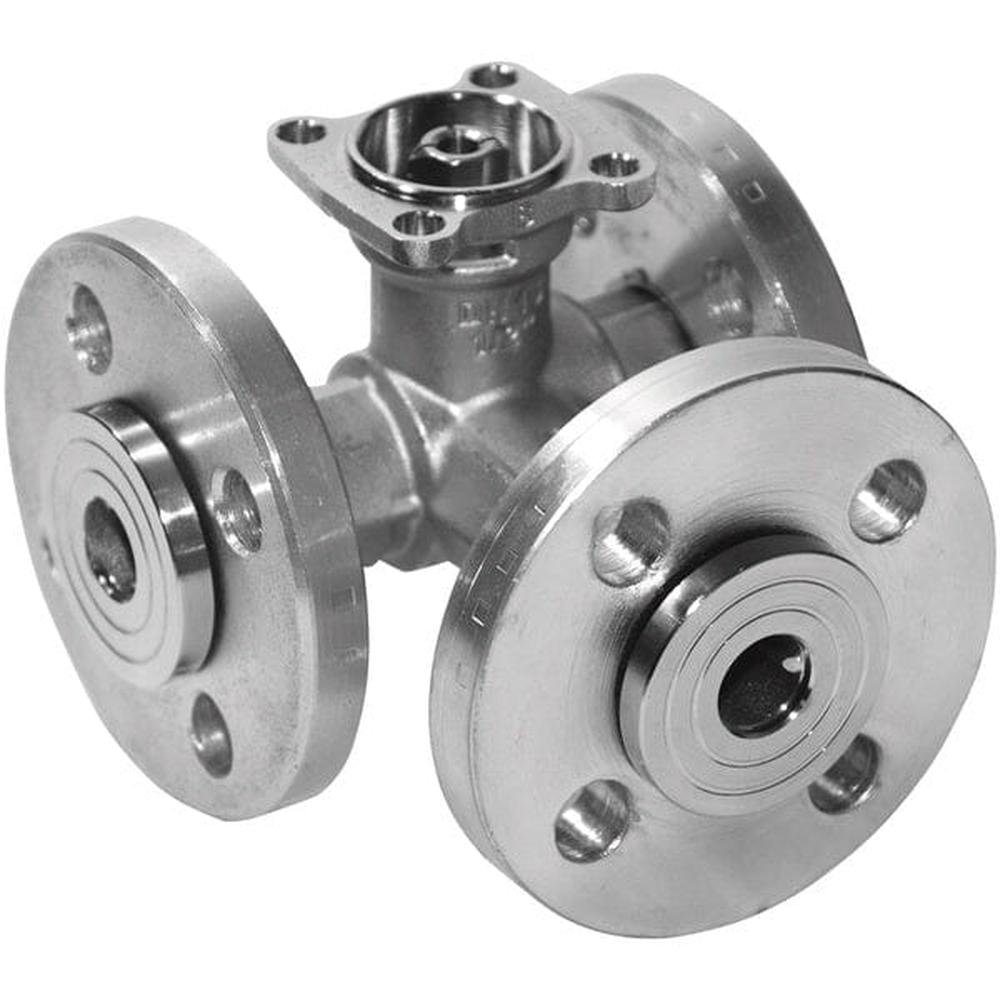

Belimo R7040R16-B3 Regelkugelhahn 3-Weg 16 m³/h
Der Regelkugelhahn R7040R16-B3 kombiniert robuste Kugelhahn-Konstruktion mit gleichprozentiger Kennlinie für zuverlässige und präzise Durchflussregelung mittlerer bis größerer Anwendungen.
-
Anschluss: 3-Weg
-
Kvs-Wert: 16 m³/h
-
Medium: Wasser, Wasser mit Glykol bis max. 50% vol.
-
Mediumstemperatur: -10...100°C
-
Schliessdruck: 600 kPa
-
Rohranschluss: Flansch
-
Durchflusskennlinie: A – AB: gleichprozentig; B – AB: linear
Mit luftblasendichter Absperrung und Flanschanschluss eignet sich dieser Regelkugelhahn hervorragend für anspruchsvolle HVAC-Systeme.
<style>
.st-belimo-specs .st-specs-table {
width: 100%;
border-collapse: collapse;
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-belimo-specs .st-specs-table tr {
transition: background-color 0.2s ease;
}
.st-belimo-specs .st-specs-table tr:nth-child(odd) {
background-color: #f9f9f9;
}
.st-belimo-specs .st-specs-table tr:nth-child(even) {
background-color: #ffffff;
}
.st-belimo-specs .st-specs-table tr:hover {
background-color: #00baf2;
}
.st-belimo-specs .st-specs-table tr:hover td {
color: #ffffff;
}
.st-belimo-specs .st-specs-table td {
padding: 12px 16px;
border: 1px solid #e5e5e5;
transition: color 0.2s ease;
}
.st-belimo-specs .st-specs-table td:first-child {
font-weight: 600;
color: #333333;
width: 40%;
}
.st-belimo-specs .st-specs-table td:last-child {
color: #666666;
width: 60%;
}
</style>
<div class="st-belimo-specs">
<table class="st-specs-table">
<tr>
<td>Anschluss</td>
<td>3-Weg</td>
</tr>
<tr>
<td>Kvs</td>
<td>16 m³/h</td>
</tr>
<tr>
<td>Medium</td>
<td>Wasser, Wasser mit Glykol bis max. 50% vol.</td>
</tr>
<tr>
<td>Mediumstemperatur</td>
<td>-10...100°C [14...212°F]</td>
</tr>
<tr>
<td>Mediumstemperatur Hinweis</td>
<td>Bei einer Mediumstemperatur von -10...2°C wird eine Spindelheizung oder eine Ventilhalsverlängerung empfohlen.<br>Die zulässige Mediumstemperatur kann je nach Antriebstyp eingeschränkt sein. Begrenzungen sind den jeweiligen Datenblättern der Antriebe zu entnehmen.</td>
</tr>
<tr>
<td>Schliessdruck</td>
<td>600 kPa</td>
</tr>
<tr>
<td>Durchflusskennlinie {Tools}</td>
<td>A – AB: gleichprozentig; B – AB: linear</td>
</tr>
<tr>
<td>Leckrate {Tools}</td>
<td>A – AB: luftblasendicht, Leckrate A; B – AB: Leckage-Klasse I, 1...2% von Kvs-Wert</td>
</tr>
<tr>
<td>Rohranschluss</td>
<td>Flansch</td>
</tr>
</table>
</div>
<style>
.st-lieferumfang {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
list-style: none;
padding: 0;
margin: 0;
}
.st-lieferumfang li {
padding: 10px 0;
border-bottom: 1px solid #e5e5e5;
display: flex;
align-items: center;
}
.st-lieferumfang li:last-child {
border-bottom: none;
}
.st-lieferumfang .st-menge {
font-weight: 700;
color: #00baf2;
min-width: 50px;
margin-right: 15px;
}
.st-lieferumfang .st-artikel {
color: #333333;
}
</style>
<ul class="st-lieferumfang">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo R7040R16-B3</span></li>
</ul>
