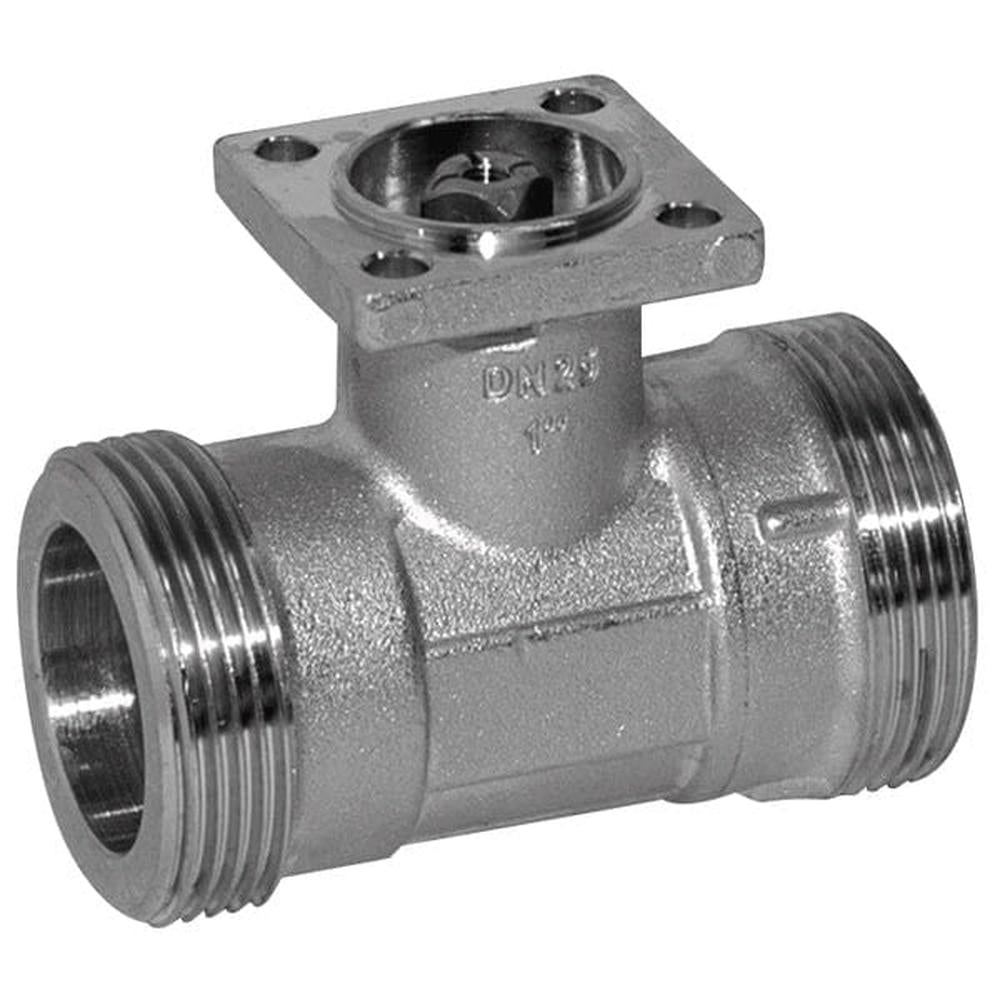

Belimo R417 Regelkugelhahn 2-Weg, Kvs 4 m³/h
Der Regelkugelhahn R417 kombiniert die hohen Absperrfähigkeiten eines Kugelhahns mit einer gleichprozentigen Durchflusskennlinie und sorgt damit für eine hervorragende Durchflussregelung. Mit luftblasendichtem Verschluss eignet sich dieser Regelkugelhahn optimal für präzise Regelaufgaben in HVAC-Systemen.
-
Anschluss: 2-Weg
-
Kvs: 4 m³/h
-
Medium: Wasser, Wasser mit Glykol bis max. 50% vol.
-
Mediumstemperatur: -10...100°C
-
Schliessdruck: 1400 kPa
-
Durchflusskennlinie: Gleichprozentig
-
Leckrate: Luftblasendicht, Leckrate A
-
Rohranschluss: Aussengewinde
Der R417 Regelkugelhahn mit Aussengewinde-Anschluss bietet zuverlässige Regulierung bei Temperaturen von -10 bis 100°C. Bei Temperaturen unter 2°C wird eine Ventilhalsverlängerung empfohlen.
<style>
.st-belimo-specs .st-specs-table {
width: 100%;
border-collapse: collapse;
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-belimo-specs .st-specs-table tr {
transition: background-color 0.2s ease;
}
.st-belimo-specs .st-specs-table tr:nth-child(odd) {
background-color: #f9f9f9;
}
.st-belimo-specs .st-specs-table tr:nth-child(even) {
background-color: #ffffff;
}
.st-belimo-specs .st-specs-table tr:hover {
background-color: #00baf2;
}
.st-belimo-specs .st-specs-table tr:hover td {
color: #ffffff;
}
.st-belimo-specs .st-specs-table td {
padding: 12px 16px;
border: 1px solid #e5e5e5;
transition: color 0.2s ease;
}
.st-belimo-specs .st-specs-table td:first-child {
font-weight: 600;
color: #333333;
width: 40%;
}
.st-belimo-specs .st-specs-table td:last-child {
color: #666666;
width: 60%;
}
</style>
<div class="st-belimo-specs">
<table class="st-specs-table">
<tr>
<td>Anschluss</td>
<td>2-Weg</td>
</tr>
<tr>
<td>Kvs</td>
<td>4 m³/h</td>
</tr>
<tr>
<td>Medium</td>
<td>Wasser, Wasser mit Glykol bis max. 50% vol.</td>
</tr>
<tr>
<td>Mediumstemperatur</td>
<td>-10...100°C [14...212°F]</td>
</tr>
<tr>
<td>Mediumstemperatur Hinweis</td>
<td>Bei einer Mediumstemperatur von -10...2 °C wird eine Ventilhalsverlängerung empfohlen.<br>Die zulässige Mediumstemperatur kann je nach Antriebstyp eingeschränkt sein. Begrenzungen sind den jeweiligen Datenblättern der Antriebe zu entnehmen.</td>
</tr>
<tr>
<td>Schliessdruck</td>
<td>1400 kPa</td>
</tr>
<tr>
<td>Durchflusskennlinie {Tools}</td>
<td>Gleichprozentig</td>
</tr>
<tr>
<td>Leckrate {Tools}</td>
<td>Luftblasendicht, Leckrate A</td>
</tr>
<tr>
<td>Rohranschluss</td>
<td>Aussengewinde</td>
</tr>
</table>
</div>
<style>
.st-lieferumfang {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
list-style: none;
padding: 0;
margin: 0;
}
.st-lieferumfang li {
padding: 10px 0;
border-bottom: 1px solid #e5e5e5;
display: flex;
align-items: center;
}
.st-lieferumfang li:last-child {
border-bottom: none;
}
.st-lieferumfang .st-menge {
font-weight: 700;
color: #00baf2;
min-width: 50px;
margin-right: 15px;
}
.st-lieferumfang .st-artikel {
color: #333333;
}
</style>
<ul class="st-lieferumfang">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo R417</span></li>
</ul>
<style>
.st-download-links {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-download-links > div {
margin-bottom: 15px;
padding-bottom: 12px;
border-bottom: 1px solid #e5e5e5;
}
.st-download-links > div:last-child {
border-bottom: none;
margin-bottom: 0;
}
.st-download-links a {
color: #00baf2;
text-decoration: none;
transition: color 0.2s ease;
}
.st-download-links a:hover {
color: #0095c2;
text-decoration: underline;
}
.st-download-links a strong {
font-weight: 600;
}
.st-download-links > div > div:nth-child(2) {
color: #666666;
font-size: 13px;
margin-top: 4px;
}
</style>
<div class="st-download-links">
<div>
<div>
<div><a title="Technisches Datenblatt – R4.. modulating" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_R4.._modulating_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Technisches Datenblatt – R4.. modulating</strong></a></div>
<div>Technisches Datenblatt | Deutsch | 772 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Installationsanleitung – R4.. / R5.." href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_R4_R5_installation-instructions.pdf" target="_blank" rel="noopener noreferrer"><strong>Installationsanleitung – R4.. / R5..</strong></a></div>
<div>Installationsanleitung | 552 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="EU Declaration of Conformity – R5.. / R4.. DN 15...50" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_R5..R4.._DN15toDN50.pdf" target="_blank" rel="noopener noreferrer"><strong>EU Declaration of Conformity – R5.. / R4.. DN 15...50</strong></a></div>
<div>EU-Konformitätserklärung | 51 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Projektierungshinweise – Allgemeine Hinweise" href="https://www.belimo.com/mam/europe/technical-documentation/project_planning_notes/belimo_general-notes-for-project-planning_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Projektierungshinweise – Allgemeine Hinweise</strong></a></div>
<div>Projektierungshinweise | Deutsch | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Projektierungshinweise – 2-Weg- / 3-Weg-Regelkugelhähne" href="https://www.belimo.com/mam/europe/technical-documentation/project_planning_notes/belimo_notes-for-project-planning_2-way-3-way-characterised-control-valves_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Projektierungshinweise – 2-Weg- / 3-Weg-Regelkugelhähne</strong></a></div>
<div>Projektierungshinweise | Deutsch | 2587 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Umweltdeklaration – R4.." href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_R4.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Umweltdeklaration – R4..</strong></a></div>
<div>Technisches Datenblatt | Deutsch | 68 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Applikationsbroschüre – Luftaufbereitungsanlagen" href="https://www.belimo.com/mam/europe/technical-documentation/technical-leaflets/belimo_applications/belimo_air-handling-units_application-brochure_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Applikationsbroschüre – Luftaufbereitungsanlagen</strong></a></div>
<div>Applikationsbroschüre | Deutsch | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Applikationsbroschüre – Wärmeerzeugung" href="https://www.belimo.com/mam/europe/technical-documentation/technical-leaflets/belimo_applications/belimo_heat-generation_application-brochure_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Applikationsbroschüre – Wärmeerzeugung</strong></a></div>
<div>Applikationsbroschüre | Deutsch | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Applikationsinformation Kälteanwendungen" href="https://www.belimo.com/mam/europe/technical-documentation/technical-leaflets/water_solutions/belimo_cooling-application_information_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Applikationsinformation Kälteanwendungen</strong></a></div>
<div>Technische Broschüre | Deutsch | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Broschüre - 8 Gründe, einen Regelkugelhahn einzusetzen" href="https://www.belimo.com/mam/europe/marketing_communication/brochures-and-flyers/water_solutions/eu_de-ch/belimo_characterised-control-valve_8-reasons_brochure_a4_emea_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Broschüre - 8 Gründe, einen Regelkugelhahn einzusetzen</strong></a></div>
<div>Technische Broschüre | Deutsch | 2426 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Broschüre – Energieeffizienz und Komfort in Gebäuden" href="https://www.belimo.com/mam/europe/marketing_communication/brochures-and-flyers/all_ranges/eu_de-ch/belimo_energy-efficient-hvac-hydronics-brochure_a4_emea_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Broschüre – Energieeffizienz und Komfort in Gebäuden</strong></a></div>
<div>Produktbroschüre | Deutsch | 4 MB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Produkt- und Preiskatalog" href="https://www.belimo.com/de/de_CH/support-eu/support-services/ppc" target="_blank" rel="noopener noreferrer"><strong>Produkt- und Preiskatalog</strong></a></div>
<div>Produkt- und Preiskatalog</div>
<div> </div>
</div>
</div>
</div>
