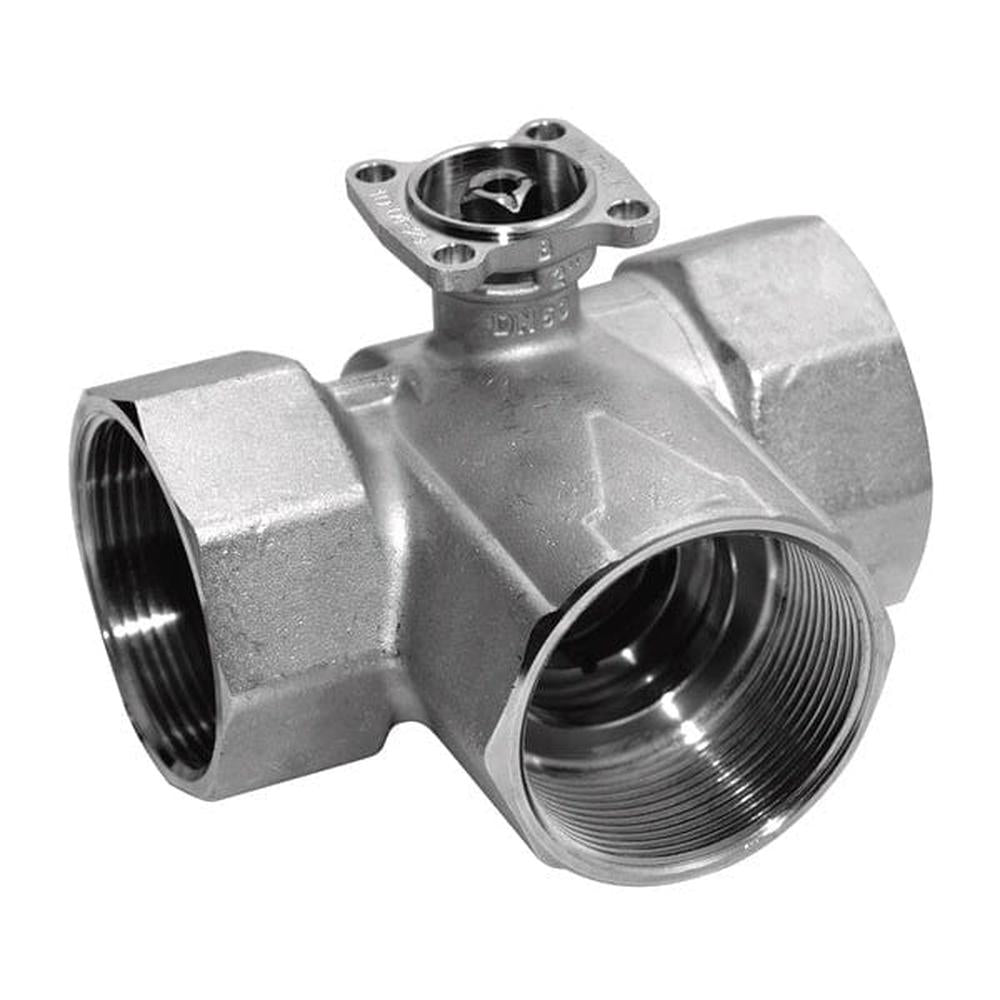

Belimo R3015-2P5-S1 Regelkugelhahn 3-Weg mit Kvs 2.5 m³/h
Der Regelkugelhahn R3015-2P5-S1 kombiniert die hohen Absperrfähigkeiten eines Kugelhahns mit einer gleichprozentigen Durchflusskennlinie und sorgt somit für eine hervorragende Durchflussregelung. Mit einem Schliessdruck von 1400 kPa eignet sich dieser Regelkugelhahn ideal für anspruchsvolle Regelaufgaben.
-
Anschluss: 3-Weg
-
Kvs: 2.5 m³/h
-
Medium: Wasser, Wasser mit Glykol bis max. 50% vol.
-
Mediumstemperatur: -10...120°C
-
Schliessdruck: 1400 kPa
-
Durchflusskennlinie: Gleichprozentig (A–AB)
-
Leckrate: Luftblasendicht, Leckrate A
-
Rohranschluss: Innengewinde
Dieser Regelkugelhahn von Belimo ist eine zuverlässige Lösung für Heiz- und Kühlsysteme mit hohen Anforderungen an Dichtheit und Regelgenauigkeit.
<style>
.st-belimo-specs .st-specs-table {
width: 100%;
border-collapse: collapse;
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-belimo-specs .st-specs-table tr {
transition: background-color 0.2s ease;
}
.st-belimo-specs .st-specs-table tr:nth-child(odd) {
background-color: #f9f9f9;
}
.st-belimo-specs .st-specs-table tr:nth-child(even) {
background-color: #ffffff;
}
.st-belimo-specs .st-specs-table tr:hover {
background-color: #00baf2;
}
.st-belimo-specs .st-specs-table tr:hover td {
color: #ffffff;
}
.st-belimo-specs .st-specs-table td {
padding: 12px 16px;
border: 1px solid #e5e5e5;
transition: color 0.2s ease;
}
.st-belimo-specs .st-specs-table td:first-child {
font-weight: 600;
color: #333333;
width: 40%;
}
.st-belimo-specs .st-specs-table td:last-child {
color: #666666;
width: 60%;
}
</style>
<div class="st-belimo-specs">
<table class="st-specs-table">
<tr>
<td>Anschluss</td>
<td>3-Weg</td>
</tr>
<tr>
<td>Kvs</td>
<td>2.5 m³/h</td>
</tr>
<tr>
<td>Medium</td>
<td>Wasser, Wasser mit Glykol bis max. 50% vol.</td>
</tr>
<tr>
<td>Mediumstemperatur</td>
<td>-10...120°C [14...248°F]</td>
</tr>
<tr>
<td>Mediumstemperatur Hinweis</td>
<td>Bei einer Mediumstemperatur von -10...2°C wird eine Spindelheizung oder eine Ventilhalsverlängerung empfohlen.<br>Die zulässige Mediumstemperatur kann je nach Antriebstyp eingeschränkt sein. Begrenzungen sind den jeweiligen Datenblättern der Antriebe zu entnehmen.</td>
</tr>
<tr>
<td>Schliessdruck</td>
<td>1400 kPa</td>
</tr>
<tr>
<td>Differenzdruck Hinweis</td>
<td>200 kPa für geräuscharmen Betrieb</td>
</tr>
<tr>
<td>Durchflusskennlinie {Tools}</td>
<td>A – AB: gleichprozentig; B – AB: linear</td>
</tr>
<tr>
<td>Leckrate {Tools}</td>
<td>A – AB: luftblasendicht, Leckrate A; B – AB: Leckage-Klasse I, 1...2% von Kvs-Wert</td>
</tr>
<tr>
<td>Rohranschluss</td>
<td>Innengewinde</td>
</tr>
</table>
</div>
<style>
.st-lieferumfang {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
list-style: none;
padding: 0;
margin: 0;
}
.st-lieferumfang li {
padding: 10px 0;
border-bottom: 1px solid #e5e5e5;
display: flex;
align-items: center;
}
.st-lieferumfang li:last-child {
border-bottom: none;
}
.st-lieferumfang .st-menge {
font-weight: 700;
color: #00baf2;
min-width: 50px;
margin-right: 15px;
}
.st-lieferumfang .st-artikel {
color: #333333;
}
</style>
<ul class="st-lieferumfang">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo R3015-2P5-S1</span></li>
</ul>
