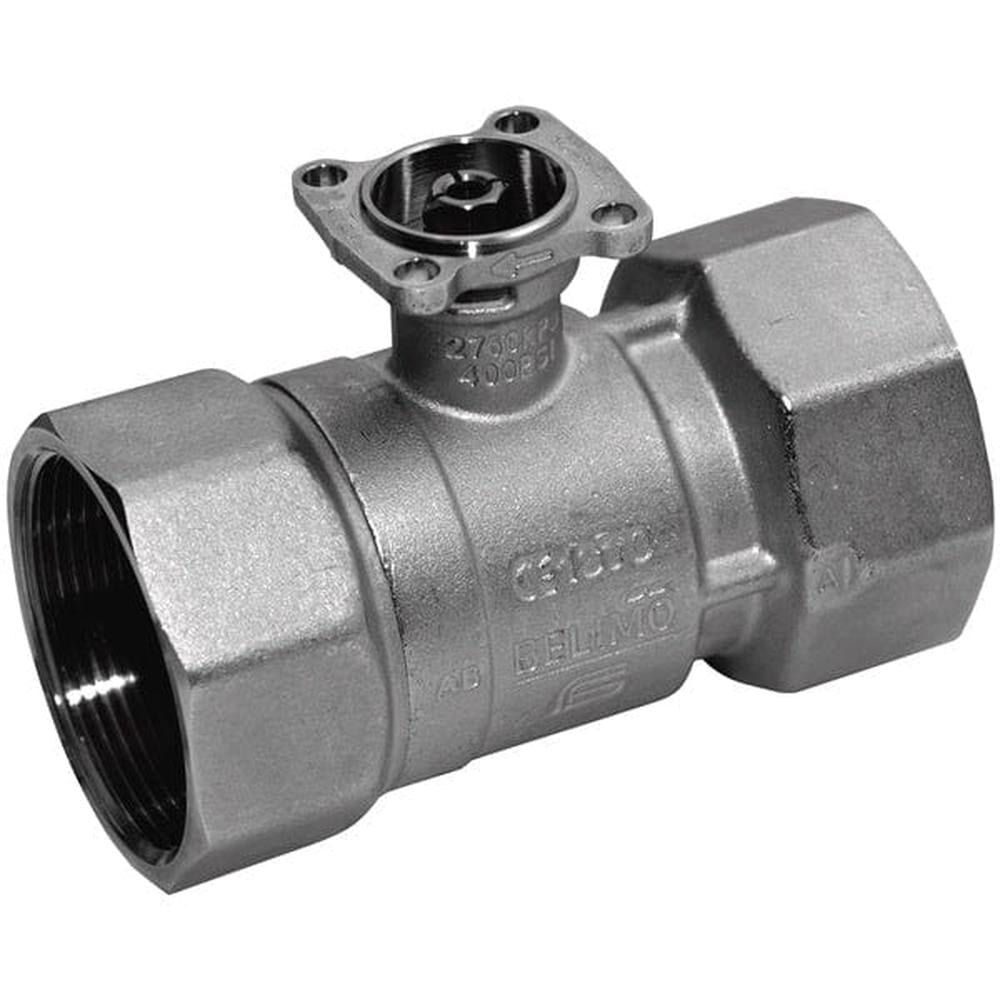

Belimo R2015-4-S1 Regelkugelhahn mit 4 m³/h
Der Regelkugelhahn R2015-4-S1 ist ein leistungsstarker 2-Weg-Regelkugelhahn mit gleichprozentiger Durchflusskennlinie und hohem Schliessdruck von 1400 kPa. Mit 4 m³/h Kvs und luftblasendichtem Design ist dieser Regelkugelhahn ideal für anspruchsvolle Hochdruck-HVAC-Anwendungen bis 120°C.
-
Anschluss: 2-Weg, Innengewinde
-
Kvs: 4 m³/h
-
Medien: Wasser, Wasser mit Glykol bis max. 50% vol.
-
Temperaturbereich: -10...120°C (mit Spindelheizung ab -10°C empfohlen)
-
Schliessdruck: 1400 kPa
-
Durchflusskennlinie: Gleichprozentig
-
Leckrate: Luftblasendicht, Leckrate A
Der Regelkugelhahn bietet bei 200 kPa Differenzdruck geräuscharmen Betrieb und höchste Absperrfähigkeit für extreme Betriebsbedingungen.
<style>
.st-belimo-specs .st-specs-table {
width: 100%;
border-collapse: collapse;
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-belimo-specs .st-specs-table tr {
transition: background-color 0.2s ease;
}
.st-belimo-specs .st-specs-table tr:nth-child(odd) {
background-color: #f9f9f9;
}
.st-belimo-specs .st-specs-table tr:nth-child(even) {
background-color: #ffffff;
}
.st-belimo-specs .st-specs-table tr:hover {
background-color: #00baf2;
}
.st-belimo-specs .st-specs-table tr:hover td {
color: #ffffff;
}
.st-belimo-specs .st-specs-table td {
padding: 12px 16px;
border: 1px solid #e5e5e5;
transition: color 0.2s ease;
}
.st-belimo-specs .st-specs-table td:first-child {
font-weight: 600;
color: #333333;
width: 40%;
}
.st-belimo-specs .st-specs-table td:last-child {
color: #666666;
width: 60%;
}
</style>
<div class="st-belimo-specs">
<table class="st-specs-table">
<tr>
<td>Anschluss</td>
<td>2-Weg</td>
</tr>
<tr>
<td>Kvs</td>
<td>4 m³/h</td>
</tr>
<tr>
<td>Medium</td>
<td>Wasser, Wasser mit Glykol bis max. 50% vol.</td>
</tr>
<tr>
<td>Mediumstemperatur</td>
<td>-10...120°C [14...248°F]</td>
</tr>
<tr>
<td>Mediumstemperatur Hinweis</td>
<td>Bei einer Mediumstemperatur von -10...2°C wird eine Spindelheizung oder eine Ventilhalsverlängerung empfohlen.<br>Die zulässige Mediumstemperatur kann je nach Antriebstyp eingeschränkt sein. Begrenzungen sind den jeweiligen Datenblättern der Antriebe zu entnehmen.</td>
</tr>
<tr>
<td>Schliessdruck</td>
<td>1400 kPa</td>
</tr>
<tr>
<td>Differenzdruck Hinweis</td>
<td>200 kPa für geräuscharmen Betrieb</td>
</tr>
<tr>
<td>Durchflusskennlinie {Tools}</td>
<td>Gleichprozentig</td>
</tr>
<tr>
<td>Leckrate {Tools}</td>
<td>Luftblasendicht, Leckrate A</td>
</tr>
<tr>
<td>Rohranschluss</td>
<td>Innengewinde</td>
</tr>
</table>
</div>
<style>
.st-lieferumfang {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
list-style: none;
padding: 0;
margin: 0;
}
.st-lieferumfang li {
padding: 10px 0;
border-bottom: 1px solid #e5e5e5;
display: flex;
align-items: center;
}
.st-lieferumfang li:last-child {
border-bottom: none;
}
.st-lieferumfang .st-menge {
font-weight: 700;
color: #00baf2;
min-width: 50px;
margin-right: 15px;
}
.st-lieferumfang .st-artikel {
color: #333333;
}
</style>
<ul class="st-lieferumfang">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo R2015-4-S1</span></li>
</ul>
<style>
.st-download-links {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-download-links > div {
margin-bottom: 15px;
padding-bottom: 12px;
border-bottom: 1px solid #e5e5e5;
}
.st-download-links > div:last-child {
border-bottom: none;
margin-bottom: 0;
}
.st-download-links a {
color: #00baf2;
text-decoration: none;
transition: color 0.2s ease;
}
.st-download-links a:hover {
color: #0095c2;
text-decoration: underline;
}
.st-download-links a strong {
font-weight: 600;
}
.st-download-links > div > div:nth-child(2) {
color: #666666;
font-size: 13px;
margin-top: 4px;
}
</style>
<div class="st-download-links">
<div>
<div>
<div><a title="Technisches Datenblatt – R2..xx-S.." href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_R2..xx-S.._datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Technisches Datenblatt – R2..xx-S..</strong></a></div>
<div>Technisches Datenblatt | Deutsch | 1243 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Installationsanleitung – R2..-S.. / R3..-S.." href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_R2..-S_R3..-S_installation-instructions.pdf" target="_blank" rel="noopener noreferrer"><strong>Installationsanleitung – R2..-S.. / R3..-S..</strong></a></div>
<div>Installationsanleitung | 540 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="EU Declaration of Conformity – R20.. / R30.. DN 15...32" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_R20.._R30.._DN15toDN32.pdf" target="_blank" rel="noopener noreferrer"><strong>EU Declaration of Conformity – R20.. / R30.. DN 15...32</strong></a></div>
<div>EU-Konformitätserklärung | 127 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Projektierungshinweise – Allgemeine Hinweise" href="https://www.belimo.com/mam/europe/technical-documentation/project_planning_notes/belimo_general-notes-for-project-planning_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Projektierungshinweise – Allgemeine Hinweise</strong></a></div>
<div>Projektierungshinweise | Deutsch | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Projektierungshinweise – 2-Weg- / 3-Weg-Regelkugelhähne" href="https://www.belimo.com/mam/europe/technical-documentation/project_planning_notes/belimo_notes-for-project-planning_2-way-3-way-characterised-control-valves_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Projektierungshinweise – 2-Weg- / 3-Weg-Regelkugelhähne</strong></a></div>
<div>Projektierungshinweise | Deutsch | 2587 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Umweltdeklaration – R2..-S.." href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_R2..-S.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Umweltdeklaration – R2..-S..</strong></a></div>
<div>Technisches Datenblatt | Deutsch | 68 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Applikationsbroschüre – Luftaufbereitungsanlagen" href="https://www.belimo.com/mam/europe/technical-documentation/technical-leaflets/belimo_applications/belimo_air-handling-units_application-brochure_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Applikationsbroschüre – Luftaufbereitungsanlagen</strong></a></div>
<div>Applikationsbroschüre | Deutsch | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Applikationsbroschüre – Wärmeerzeugung" href="https://www.belimo.com/mam/europe/technical-documentation/technical-leaflets/belimo_applications/belimo_heat-generation_application-brochure_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Applikationsbroschüre – Wärmeerzeugung</strong></a></div>
<div>Applikationsbroschüre | Deutsch | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Applikationsinformation Kälteanwendungen" href="https://www.belimo.com/mam/europe/technical-documentation/technical-leaflets/water_solutions/belimo_cooling-application_information_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Applikationsinformation Kälteanwendungen</strong></a></div>
<div>Technische Broschüre | Deutsch | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Broschüre - 8 Gründe, einen Regelkugelhahn einzusetzen" href="https://www.belimo.com/mam/europe/marketing_communication/brochures-and-flyers/water_solutions/eu_de-ch/belimo_characterised-control-valve_8-reasons_brochure_a4_emea_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Broschüre - 8 Gründe, einen Regelkugelhahn einzusetzen</strong></a></div>
<div>Technische Broschüre | Deutsch | 2426 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Broschüre – Energieeffizienz und Komfort in Gebäuden" href="https://www.belimo.com/mam/europe/marketing_communication/brochures-and-flyers/all_ranges/eu_de-ch/belimo_energy-efficient-hvac-hydronics-brochure_a4_emea_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Broschüre – Energieeffizienz und Komfort in Gebäuden</strong></a></div>
<div>Produktbroschüre | Deutsch | 4 MB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Produkt- und Preiskatalog" href="https://www.belimo.com/de/de_CH/support-eu/support-services/ppc" target="_blank" rel="noopener noreferrer"><strong>Produkt- und Preiskatalog</strong></a></div>
<div>Produkt- und Preiskatalog</div>
<div> </div>
</div>
</div>
</div>
