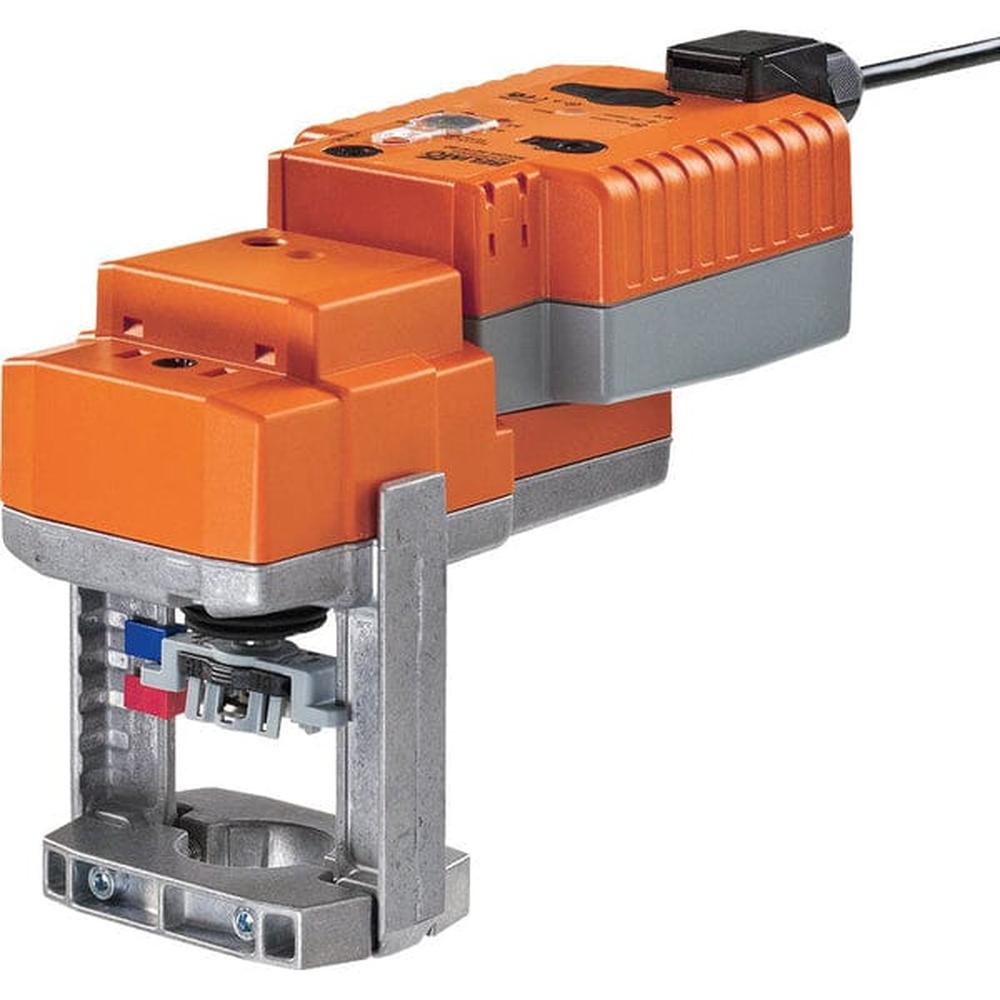

Stetiger Hubantrieb mit Notstellfunktion für Hubventile
Der NVKC24A-SR-TPC ist ein Hubantrieb mit Notstellfunktion NC/NO für 2- und 3-Wege-Hubventile in stationären Heizungs-, Lüftungs- und Klimaanlagen. Er entwickelt eine Stellkraft von 1000 N bei einem Hub von 20 mm und wird direkt auf das Ventil montiert.
Funktionsweise und Notstellfunktion
Der Antrieb wird mit einem Stellsignal von 2 bis 10 V angesteuert und fährt unter gleichzeitigem Laden der integrierten Kondensatoren auf die vorgegebene Stellung. Fällt die Speisespannung aus, nutzt er die gespeicherte Energie und fährt das Ventil in die eingestellte Notstellposition, die Überbrückungszeit beträgt werkseitig 2 Sekunden. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt stetig mit einem Signal von 2 bis 10 V.
- Nennspannung AC/DC 24 V, Funktionsbereich AC 19,2...28,8 V / DC 21,6...28,8 V
- Ansteuerung stetig 2...10 V
- Stellungsrückmeldung 2...10 V, maximal 0,5 mA
- Anschluss über Klemmen mit Kabel, 1 m, 4x 0,75 mm²
- Parallelbetrieb mehrerer Antriebe möglich
- Leistungsaufnahme 4,5 W im Betrieb, 1,5 W im Halten
Montage auf dem Hubventil
Der Antrieb wird mit formschlüssigen Klemmbacken direkt auf das Hubventil montiert und lässt sich auf dem Ventilhals um 360 Grad schwenken. Die Handverstellung mit Drucktaste ist temporär, den Hub stellen Sie mit einem Innensechskantschlüssel von 4 mm ein.
Ausschreibungstext
Hubantrieb mit Notstellfunktion NC/NO für 2- und 3-Wege-Hubventile, Stellkraft 1000 N, Hub 20 mm, AC/DC 24 V, stetige Ansteuerung 2...10 V, Laufzeit 35 s, Schutzart IP54.
