Kommunikativer Hubantrieb mit Notstellfunktion für Hubventile

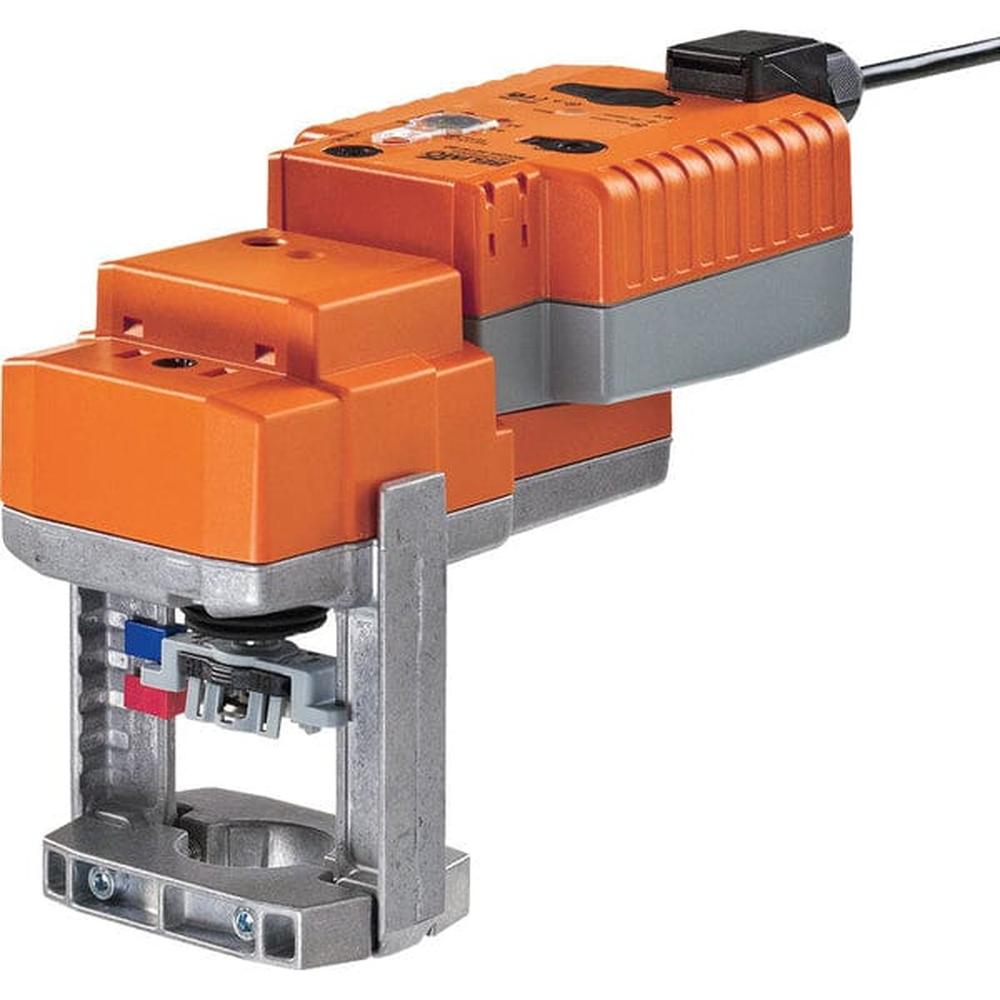

Der NVKC24A-MP-TPC ist ein Hubantrieb mit Notstellfunktion NC/NO für 2- und 3-Wege-Hubventile in stationären Heizungs-, Lüftungs- und Klimaanlagen. Er entwickelt eine Stellkraft von 1000 N bei einem Hub von 20 mm und wird direkt auf das Ventil montiert.
Funktionsweise und Notstellfunktion
Der Antrieb speichert elektrische Energie in integrierten Kondensatoren und fährt im Normalbetrieb auf die vom Stellsignal vorgegebene Position. Fällt die Speisespannung aus, nutzt er die gespeicherte Energie und fährt das Ventil in die eingestellte Notstellposition. Diese lässt sich am POP-Drehknopf in Schritten von 10 Prozent zwischen 0 und 100 Prozent wählen, die Überbrückungszeit beträgt werkseitig 2 Sekunden und lässt sich auf bis zu 10 Sekunden verändern. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
Ansteuerung über MP-Bus oder Stetigsignal
Die Ansteuerung erfolgt stetig und kommunikativ über den MP-Bus von Belimo, an dem sich bis zu acht Antriebe an einem Regler betreiben lassen, oder direkt mit einem veränderlichen Signal von 2 bis 10 V.
- Nennspannung AC/DC 24 V, Funktionsbereich AC 19,2...28,8 V / DC 21,6...28,8 V
- Ansteuerung stetig 2...10 V oder MP-Bus, veränderbar auf 0,5...10 V
- Stellungsrückmeldung 2...10 V
- Anschluss über Klemmen mit Kabel, 1 m, 4x 0,75 mm²
- Parallelbetrieb mehrerer Antriebe möglich
- Leistungsaufnahme 4,5 W im Betrieb, 1,5 W im Halten
Montage auf dem Hubventil
Der Antrieb wird mit formschlüssigen Klemmbacken direkt auf das Hubventil montiert und lässt sich auf dem Ventilhals um 360 Grad schwenken. Eine Handverstellung per Drucktaste unterstützt die Positionierung bei der Montage.
Ausschreibungstext
Kommunikativer Hubantrieb mit Notstellfunktion NC/NO für 2- und 3-Wege-Hubventile, Stellkraft 1000 N, Hub 20 mm, AC/DC 24 V, Ansteuerung MP-Bus oder 2...10 V, Laufzeit 35 s (35...90 s einstellbar), Schutzart IP54.
