Stetiger Hubantrieb mit Notstellfunktion

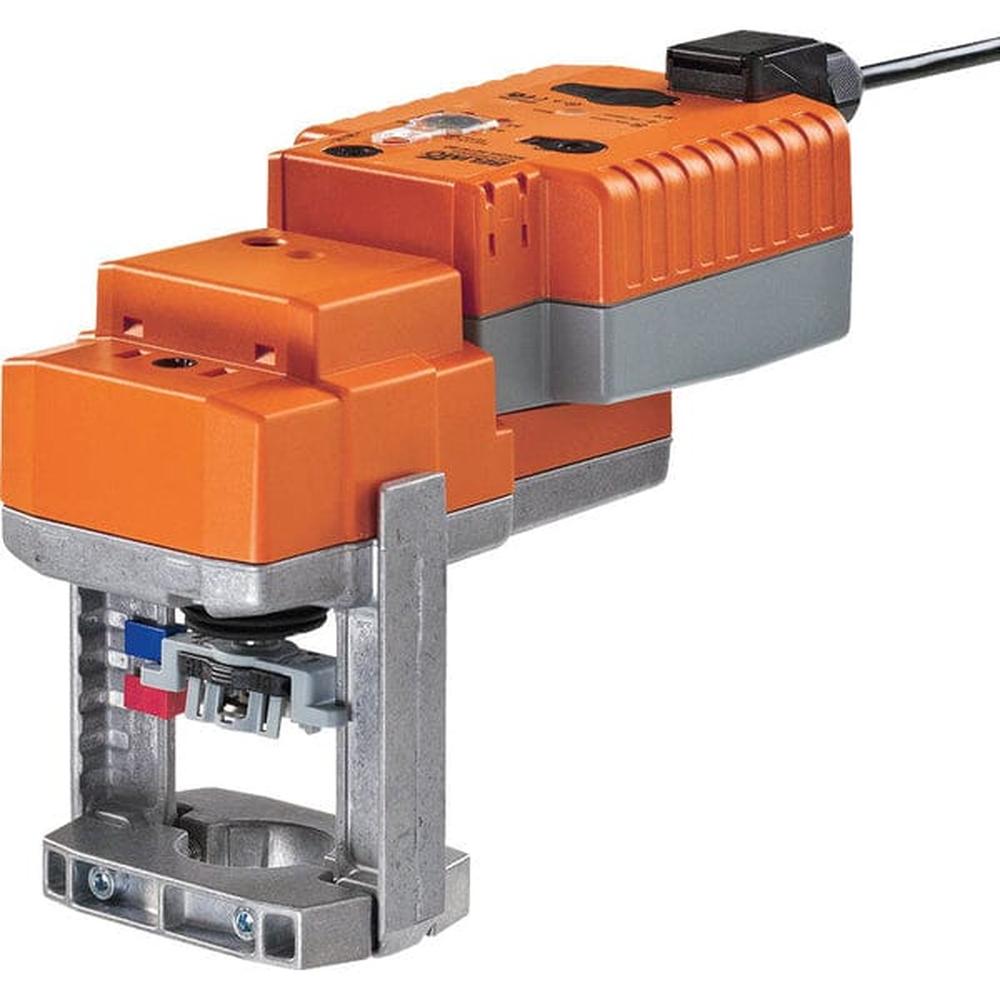

Der Belimo NVK24A-SR-TPC ist ein Hubantrieb für Hubventile mit 1000 N Stellkraft, der über ein stetiges Stellsignal von 2 bis 10 V angesteuert wird und bei Spannungsausfall selbstständig in eine Sicherheitsstellung fährt. Er eignet sich für die stufenlose Regelung von Heiz- und Kühlkreisen in stationären Heizungs-, Lüftungs- und Klimaanlagen.
Funktionsweise
Der Antrieb folgt dem Stellsignal Y kontinuierlich und positioniert das Ventil stufenlos zwischen den Endlagen, während gleichzeitig die internen Kondensatoren geladen werden. Bei Unterbrechung der Speisespannung nutzt er diese Energie, um in die am Drehknopf eingestellte Notstellposition zu fahren, bei der ersten Inbetriebnahme benötigt er dafür rund 20 Sekunden Vorladezeit. Am Endanschlag hält der Antrieb ohne Endschalter automatisch an.
Ansteuerung und Anschluss
- Nennspannung: AC/DC 24 V
- Ansteuerung: stetig 2...10 V
- Leistungsaufnahme im Betrieb: 2,5 W, im Halten: 1,5 W
- Leistungsverbrauch für die Dimensionierung: 6 VA
- Elektrischer Anschluss: Klemmen mit 1 m Kabel, 4 x 0,75 mm², Klemme 4 mm²
- Laufzeit: 150 s für 20 mm Hub, im Notbetrieb 35 s
- Schutzart: IP54
- Umgebungstemperatur: 0 bis 50 °C
Montage und Handverstellung
Montiert wird der Antrieb mit formschlüssigen Klemmbacken direkt auf dem Ventilhals, dabei ist er um 360 Grad schwenkbar. Die Drucktaste koppelt den Antrieb temporär vom Getriebe ab, der Hub lässt sich zusätzlich mit einem 4-mm-Innensechskantschlüssel justieren. Der Motor erreicht einen Schallleistungspegel von 45 dB(A), im Notstellbetrieb 60 dB(A).
Ausschreibungstext
Elektromotorischer Hubantrieb mit stetiger Ansteuerung und Notstellfunktion für 2- und 3-Wege-Hubventile, Stellkraft 1000 N, Hub 20 mm, Stellsignal 2...10 V, Nennspannung AC/DC 24 V, Laufzeit 150 s / Notbetrieb 35 s, Schutzart IP54.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Spannung AC/DC</th><td><span class="st-v">AC/DC 24 V</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Betrieb)</th><td><span class="st-v">2.5 W</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Halten)</th><td><span class="st-v">1.5 W</span></td></tr>
<tr><th scope="row">Leistungsverbrauch Dimensionierung</th><td><span class="st-v">6 VA</span></td></tr>
<tr><th scope="row">Anschluss Speisungssteuerung</th><td><span class="st-v">Klemmen mit Kabel 1 m, 4x 0.75 mm², Klemme 4 mm²</span></td></tr>
<tr><th scope="row">Stellkraft</th><td><span class="st-v">1000 N</span></td></tr>
<tr><th scope="row">Ansteuerungsart</th><td><span class="st-v">DC 2...10 V</span></td></tr>
<tr><th scope="row">Handverstellung</th><td><span class="st-v">Mit Drucktaste</span></td></tr>
<tr><th scope="row">Hub</th><td><span class="st-v">20 mm</span></td></tr>
<tr><th scope="row">Laufzeit (Motor)</th><td><span class="st-v">150 s / 20 mm</span></td></tr>
<tr><th scope="row">Laufzeit (Notstellfunktion)</th><td><span class="st-v">35 s</span></td></tr>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP54</span></td></tr>
<tr><th scope="row">Schutzart NEMA</th><td><span class="st-v">NEMA 2</span></td></tr>
<tr><th scope="row">Gehäusetyp</th><td><span class="st-v">UL Enclosure Type 2</span></td></tr>
<tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">0...50°C [32...122°F]</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo NVK24A-SR-TPC</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_NVK24A-SR-TPC_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_LVK..A_NVK..A_SVK..A_installation-instructions.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Montageanleitung</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_NVK24A-SR-TPC.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_NVK.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Umweltdeklaration</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
