Belimo NVK24A-MOD

Name: Belimo NVK24A-MOD
Brand: Belimo
SKU: NVK24A-MOD
Price: 627.67 EUR
Availability: InStock

Erhältlich

Artikelnummer: NVK24A-MOD

Normaler Preis €627,67

inkl. MwSt. Versand wird an der Kasse berechnet.

Belimo NVK24A-MOD

Menge

Belimo NVK24A-MOD

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:

Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
Geräte, die keinen Fehler aufweisen.
Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.

Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse. Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung
Technische Details
Lieferumfang
Downloads
Bewertungen
Herstellerinformationen

Beschreibung

Kommunikationsfähiger Hubantrieb mit BACnet, Modbus und MP-Bus

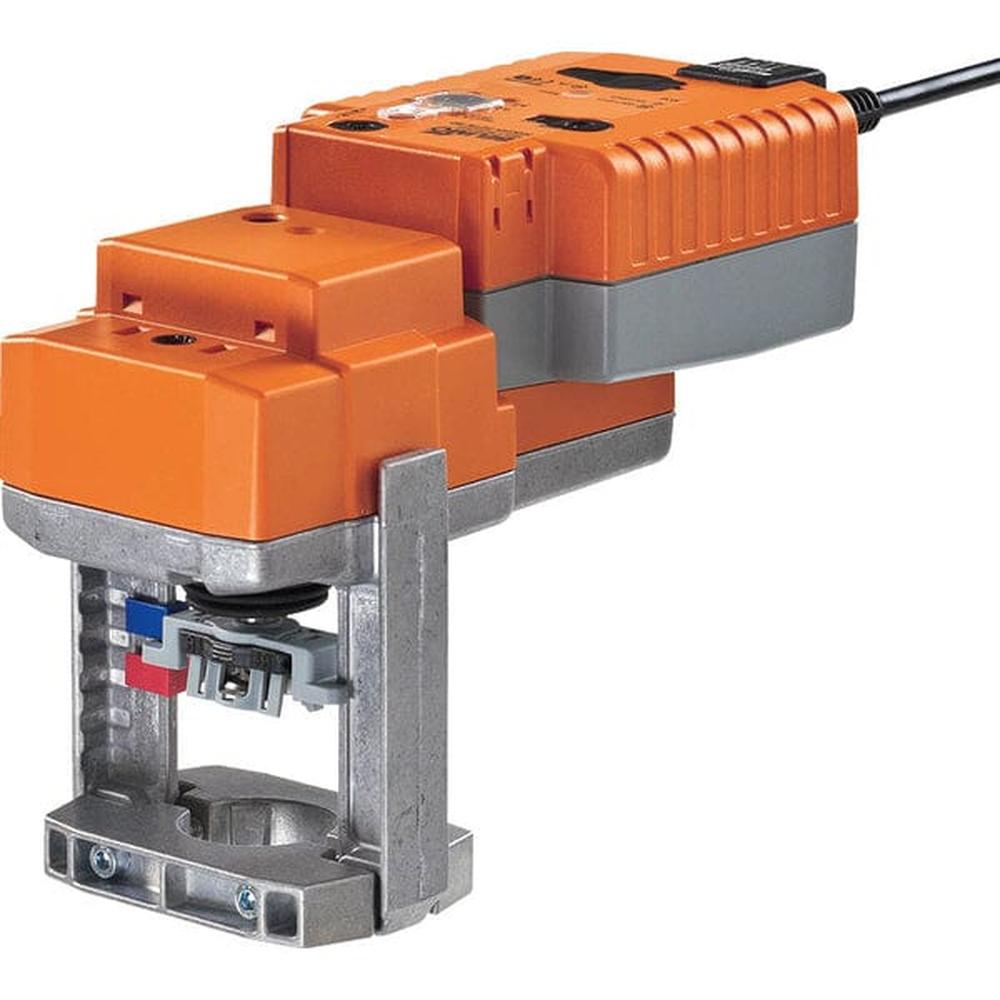

Der Belimo NVK24A-MOD ist ein Hubantrieb für Hubventile mit 1000 N Stellkraft, Notstellfunktion NC/NO und wahlweiser Anbindung über BACnet MS/TP, Modbus RTU oder MP-Bus. Er lässt sich zusätzlich hybrid mit einem analogen Stellsignal betreiben und eignet sich für die kommunikative Einbindung in Gebäudeautomationssysteme stationärer Heizungs-, Lüftungs- und Klimaanlagen.

Funktionsweise

Der Antrieb erhält sein Stellsignal digital über die integrierte Busschnittstelle und meldet den aktuellen Status an das übergeordnete System zurück. Bei erstmaliger Inbetriebnahme führt er eine Adaption durch, bei der sich Arbeitsbereich und Stellungsrückmeldung an den mechanischen Stellbereich anpassen. Wird die Speisespannung unterbrochen, fährt er aus gespeicherter Energie in eine mit dem Drehknopf eingestellte Notstellposition zwischen 0 und 100 Prozent. Am Endanschlag hält der Antrieb ohne Endschalter automatisch an.

Ansteuerung und Anschluss

Nennspannung: AC/DC 24 V
Ansteuerung: BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V oder 0,5...10 V
Leistungsaufnahme im Betrieb: 2,5 W, im Halten: 1,5 W
Leistungsverbrauch für die Dimensionierung: 6 VA
Elektrischer Anschluss: Kabel 1 m, 6 x 0,75 mm²
Laufzeit: 150 s, einstellbar zwischen 90 und 150 s, im Notbetrieb 35 s
Schutzart: IP54
Umgebungstemperatur: 0 bis 50 °C

Montage und Handverstellung

Montiert wird der Antrieb mit formschlüssigen Klemmbacken direkt auf dem Ventilhals und lässt sich dabei um 360 Grad schwenken. Die Hubposition zeigen Reiter an der Konsole mechanisch an, die Drucktaste koppelt den Antrieb bei Bedarf temporär vom Getriebe ab. Der Motor arbeitet mit einem Schallleistungspegel von 45 dB(A), im Notstellbetrieb mit 60 dB(A).

Ausschreibungstext

Kommunikationsfähiger Hubantrieb mit Notstellfunktion für 2- und 3-Wege-Hubventile, Stellkraft 1000 N, Hub 20 mm, Ansteuerung über BACnet MS/TP, Modbus RTU, MP-Bus oder 2...10 V, Nennspannung AC/DC 24 V, Laufzeit 90 bis 150 s, Schutzart IP54.
