Hubantrieb mit Notstellfunktion für 1000 N Stellkraft und Weitbereichsspannung

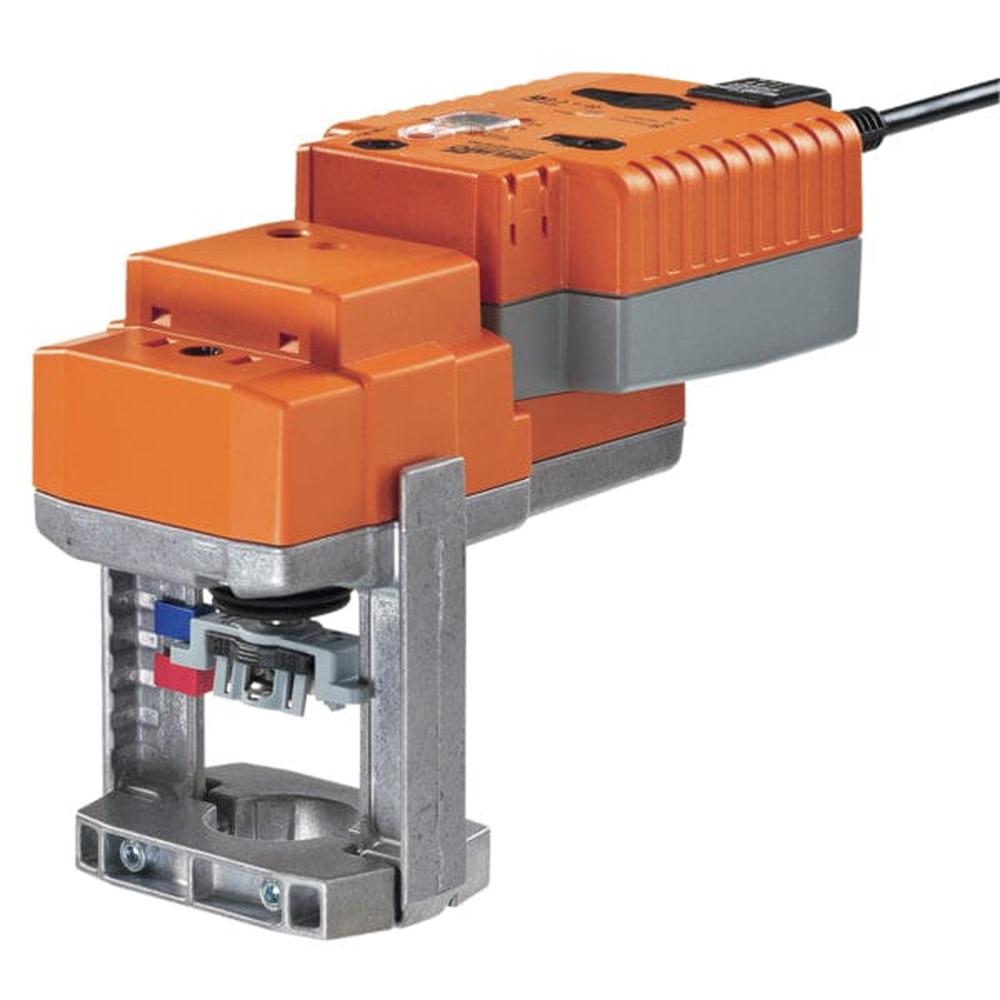

Der Belimo NVK230A-3 ist ein Hubantrieb für Hubventile mit einer Stellkraft von 1000 N, der bei Spannungsausfall selbstständig in eine Sicherheitsstellung fährt. Er eignet sich für die 3-Punkt-Regelung in stationären Heizungs-, Lüftungs- und Klimaanlagen, in denen bei Stromausfall eine definierte Ventilstellung gefordert ist.
Funktionsweise mit Notstellfunktion
Im Normalbetrieb bewegt der Antrieb das Ventil in die angesteuerte Stellung, während gleichzeitig interne Kondensatoren geladen werden. Wird die Speisespannung unterbrochen, fährt der Antrieb aus dieser gespeicherten Energie in die am Drehknopf eingestellte Notstellposition. Werkseitig ist dafür eine Überbrückungszeit von 2 Sekunden hinterlegt, bei der ersten Inbetriebnahme benötigt der Antrieb rund 20 Sekunden Vorladezeit für die Kondensatoren. Am Endanschlag stoppt der Antrieb selbstständig, ein Endschalter ist dafür nicht erforderlich.
Ansteuerung und Anschluss
Der NVK230A-3 arbeitet mit einem breiten Spannungsbereich von AC 100 bis 240 V und wird 3-Punkt angesteuert.
- Nennspannung: AC 100...240 V
- Ansteuerung: 3-Punkt
- Leistungsaufnahme im Betrieb: 2 W, im Halten: 1 W
- Leistungsverbrauch für die Dimensionierung: 4,5 VA
- Elektrischer Anschluss: Kabel 1 m, 4 x 0,75 mm²
- Laufzeit: 150 s für 20 mm Hub, im Notbetrieb 35 s
- Schutzart: IP54
- Umgebungstemperatur: 0 bis 50 °C
Montage und Handverstellung
Montiert wird der Antrieb mit formschlüssigen Klemmbacken direkt auf dem Ventilhals, dabei ist er um 360 Grad schwenkbar. Die Handverstellung per Drucktaste koppelt den Antrieb temporär vom Getriebe ab, solange die Taste gedrückt bleibt, der Hub lässt sich zusätzlich mit einem 4-mm-Innensechskantschlüssel justieren. Der Motor arbeitet mit einem Schallleistungspegel von 56 dB(A), im Notstellbetrieb mit 60 dB(A).
Ausschreibungstext
Elektromotorischer Hubantrieb mit Notstellfunktion für 2- und 3-Wege-Hubventile, Stellkraft 1000 N, Hub 20 mm, Nennspannung AC 100...240 V, Ansteuerung 3-Punkt, Laufzeit 150 s / Notbetrieb 35 s, Schutzart IP54.
