Stetiger Hubantrieb für 2- und 3-Weg-Hubventile

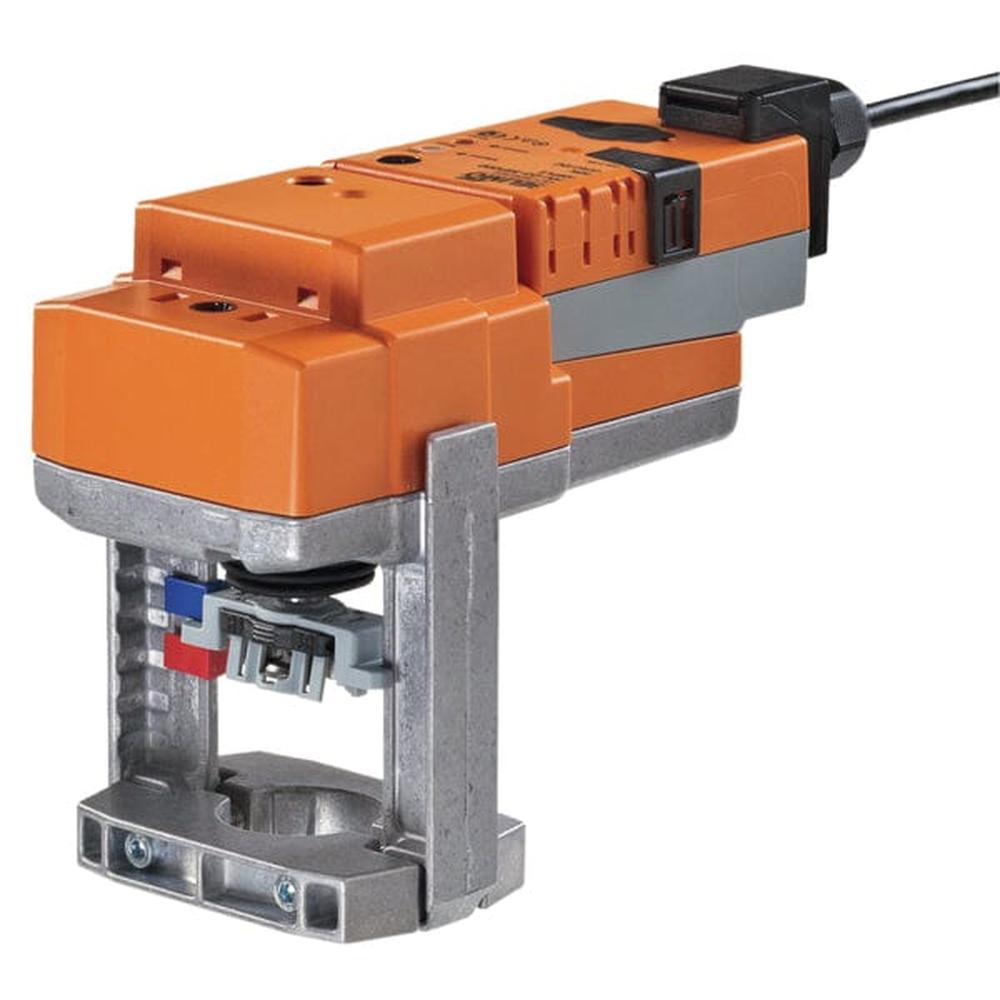

Der NVC24A-SR-TPC ist ein stetiger Hubantrieb für 2- und 3-Weg-Hubventile mit einer Stellkraft von 1000 N und 20 mm Hub. Er wird mit AC/DC 24 V versorgt und eignet sich für stationäre Heizungs-, Lüftungs- und Klimaanlagen.
Funktionsweise
Der Antrieb wird mit einem Stellsignal Y angesteuert und fährt auf die vorgegebene Stellung, die Messspannung U zeigt die Antriebsstellung an und kann als Stellsignal für weitere Antriebe dienen. Bei der Erstinbetriebnahme führt er automatisch eine Adaption durch, bei der sich Arbeitsbereich und Stellungsrückmeldung dem mechanischen Stellbereich anpassen. Der Antrieb ist überlastsicher und benötigt keine zusätzlichen Endschalter.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt stetig mit 2...10 V bei einer Nennspannung von AC/DC 24 V.
- Spannung: AC/DC 24 V
- Ansteuerung: Stetig 2...10 V
- Stellkraft: 1000 N
- Hub: 20 mm
- Laufzeit: 35 s / 20 mm
- Anschluss: Klemmen mit Kabel 1 m, 4x 0,75 mm²
- Schutzart: IP54
- Umgebungstemperatur: 0 bis 50 °C
Montage und Handverstellung
Der Antrieb wird mittels formschlüssiger Klemmbacken direkt auf dem Hubventil montiert und lässt sich auf dem Ventilhals um 360 Grad schwenken. Werkseitig ist der Antriebsstössel eingezogen. Zur Handverstellung dient eine arretierbare Drucktaste, der Hub wird mit einem 4-mm-Innensechskantschlüssel eingestellt.
Ausschreibungstext
Elektromotorischer, stetiger Hubantrieb für 2- und 3-Weg-Hubventile, Stellkraft 1000 N, Hub 20 mm, Nennspannung AC/DC 24 V, Stellsignal 2...10 V, Laufzeit 35 s / 20 mm, Schutzart IP54.
