Kommunikativer Hubantrieb für 2- und 3-Weg-Hubventile

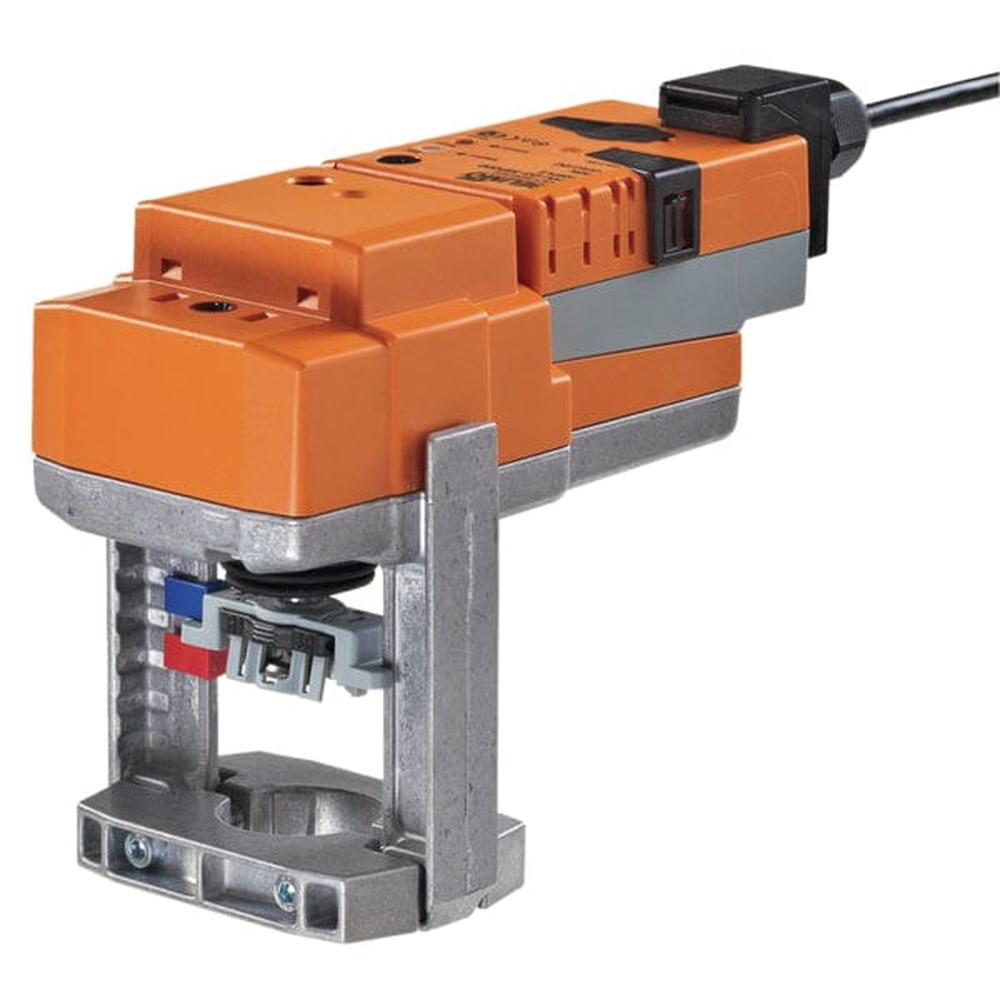

Der NVC24A-MP-TPC ist ein kommunikativer Hubantrieb für 2- und 3-Weg-Hubventile mit einer Stellkraft von 1000 N und 20 mm Hub. Er lässt sich konventionell mit einem Stellsignal oder digital über den Belimo MP-Bus ansteuern und eignet sich für stationäre Heizungs-, Lüftungs- und Klimaanlagen.
Funktionsweise
Im konventionellen Betrieb wird der Antrieb mit einem Stellsignal Y angesteuert und fährt auf die vorgegebene Stellung, die Messspannung U zeigt die Antriebsstellung an. Im Bus-Betrieb erhält er sein digitales Stellsignal vom übergeordneten Regler über den MP-Bus. Zusätzlich arbeitet er als Analog/Digital-Wandler für die Übertragung eines Sensorsignals via MP-Bus. Der Antrieb ist überlastsicher und benötigt keine Endschalter.
Ansteuerung und Anschluss
Neben dem MP-Bus unterstützt der Antrieb stetige Stellsignale von 2...10 V oder 0,5...10 V bei einer Nennspannung von AC/DC 24 V.
- Spannung: AC/DC 24 V
- Ansteuerung: MP-Bus, Stetig 2...10 V, Stetig 0,5...10 V
- Stellkraft: 1000 N
- Hub: 20 mm
- Laufzeit: 35 s, einstellbar 35...90 s
- Anschluss: Klemmen mit Kabel 1 m, 4x 0,75 mm²
- Schutzart: IP54
- Umgebungstemperatur: 0 bis 50 °C
Montage und Handverstellung
Der Antrieb wird mittels formschlüssiger Klemmbacken direkt auf dem Hubventil montiert und ist um 360 Grad schwenkbar. Zur Handverstellung dient eine arretierbare Drucktaste, der Hub wird mit einem Innensechskantschlüssel eingestellt.
Ausschreibungstext
Kommunikativer Hubantrieb für 2- und 3-Weg-Hubventile, Stellkraft 1000 N, Hub 20 mm, Nennspannung AC/DC 24 V, Ansteuerung MP-Bus oder 2...10 V, Laufzeit 35 s (35...90 s einstellbar), Schutzart IP54.
