Hubantrieb für 2- und 3-Weg-Hubventile

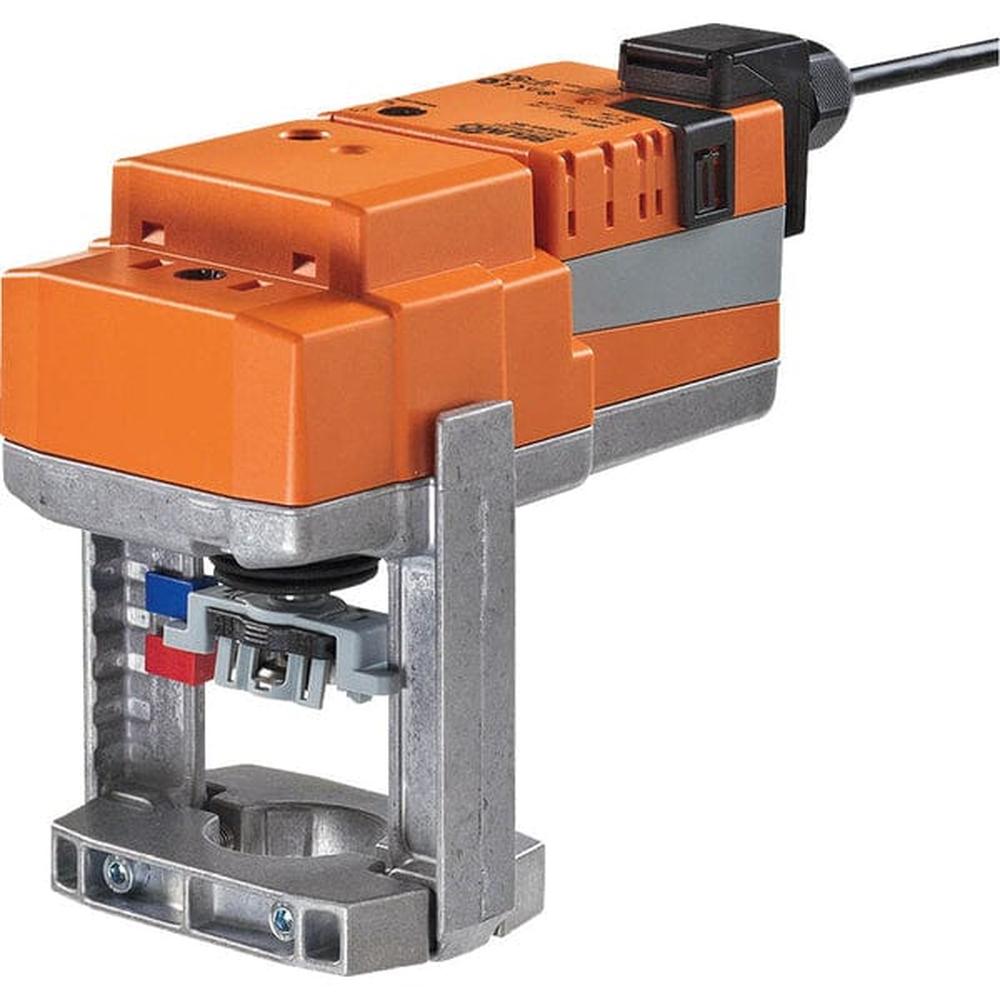

Der NVC230A-TPC ist ein Hubantrieb für 2- und 3-Weg-Hubventile mit einer Stellkraft von 1000 N und einem Hub von 20 mm. Er wird mit AC 100...240 V versorgt und eignet sich für stationäre Heizungs-, Lüftungs- und Klimaanlagen.
Funktionsweise
Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Werkseitig ist der Antriebsstössel eingezogen. Ein Hubrichtungsschalter verändert bei Betätigung die Bewegungsrichtung im Normalbetrieb.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt per Auf/Zu- oder 3-Punkt-Signal bei einer Nennspannung von AC 100...240 V.
- Spannung: AC 100...240 V
- Ansteuerung: Auf/Zu, 3-Punkt
- Stellkraft: 1000 N
- Hub: 20 mm
- Laufzeit: 35 s / 20 mm
- Anschluss: Klemmen mit Kabel 1 m, 3x 0,75 mm²
- Schutzart: IP54
- Umgebungstemperatur: 0 bis 50 °C
Montage und Handverstellung
Der Antrieb wird mittels formschlüssiger Klemmbacken direkt auf dem Hubventil montiert und ist auf dem Ventilhals um 360 Grad schwenkbar. Zur Handverstellung dient eine Drucktaste, mit der sich das Getriebe ausrasten lässt; der Hub wird mit einem Innensechskantschlüssel (4 mm) eingestellt.
Ausschreibungstext
Elektromotorischer Hubantrieb für 2- und 3-Weg-Hubventile, Stellkraft 1000 N, Hub 20 mm, Nennspannung AC 100...240 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 35 s / 20 mm, Schutzart IP54.
